Installationsanleitung für Danfoss 032F2209 Überholungskit
Installationsanleitung und Teileliste für das Danfoss 032F2209 Überholungskit für EVRA-Ventile der Größe 15 (früheres Design). Enthält eine detaillierte Explosionszeichnung und Spezifikationen der Ersatzteile.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung und Teileliste für das Danfoss 032F2209 Überholungskit. Es ist ausschließlich für das EVRA-Ventil der Größe 15 im "früheren Design" vorgesehen. Vor der Installation ist sicherzustellen, dass das Ventilmodell mit dem Kit kompatibel ist, um Fehlfunktionen zu vermeiden.
Produktbeschreibung
Das Überholungskit 032F2209 enthält alle notwendigen Ersatzteile für die Wartung des EVRA-Ventils der Größe 15. Die Anleitung bietet eine Explosionszeichnung, die die korrekte Anordnung der Komponenten (1-12) verdeutlicht.
Teileliste und Spezifikationen
Das Kit umfasst 12 verschiedene Komponenten. Bitte prüfen Sie vor dem Einbau die Vollständigkeit und die Abmessungen der Teile:
- 1: Ventilspindel (51 mm / 2.01")
- 2: Feder (44 mm / 1.71")
- 3: Dichtring (Ø14 mm / Ø0.56")
- 4: Schrauben (4 Stück, 6 mm / 0.24")
- 5: Gummidichtung (Ø22 mm / Ø0.87")
- 6: Schrauben (4 Stück, 20 mm / 0.79")
- 7: Ventilteller (Ø31 mm / Ø1.22")
- 8: Gummidichtung (Ø49 mm / Ø1.93")
- 9: Faserdichtung (2 Stück, Ø32 mm / Ø1.26")
- 10: Führungsstift (73 mm / 2.87")
- 11: Ventilsitz (NV32 mm / NV1.26")
- 12: Sicherungsring (Ø5 mm / Ø0.2")
Montagehinweise
Die Montage sollte anhand der Explosionszeichnung erfolgen. Achten Sie darauf, dass Dichtungen (Position 5, 8 und 9) korrekt platziert werden, um die Dichtigkeit des Ventils zu gewährleisten. Verwenden Sie für die Schrauben (Position 4 und 6) das korrekte Anzugsmoment, sofern in der übergeordneten Systemanleitung spezifiziert.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Inkompatibilität mit dem Ventil
Dieses Kit ist nur für EVRA-Ventile der Größe 15 im 'früheren Design' geeignet. Prüfen Sie das Design Ihres Ventils vor der Installation.
Vor der Verwendung
- Identifizieren Sie das Ventilmodell als EVRA Größe 15 (früheres Design).
- Überprüfen Sie den Inhalt des Kits auf Vollständigkeit gemäß der 12 gelisteten Positionen.
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit dem Austausch der Teile beginnen.
- Vergleichen Sie die Abmessungen der neuen Ersatzteile mit den ausgebauten Komponenten.
Technische Daten in der Praxis
- EVRA Größe 15
- Spezifische Ventilgröße, für die dieses Kit entwickelt wurde.
- Früheres Design
- Wichtige Unterscheidung; das Kit passt nicht auf neuere Ventilgenerationen.
Abbildungen und Diagramme

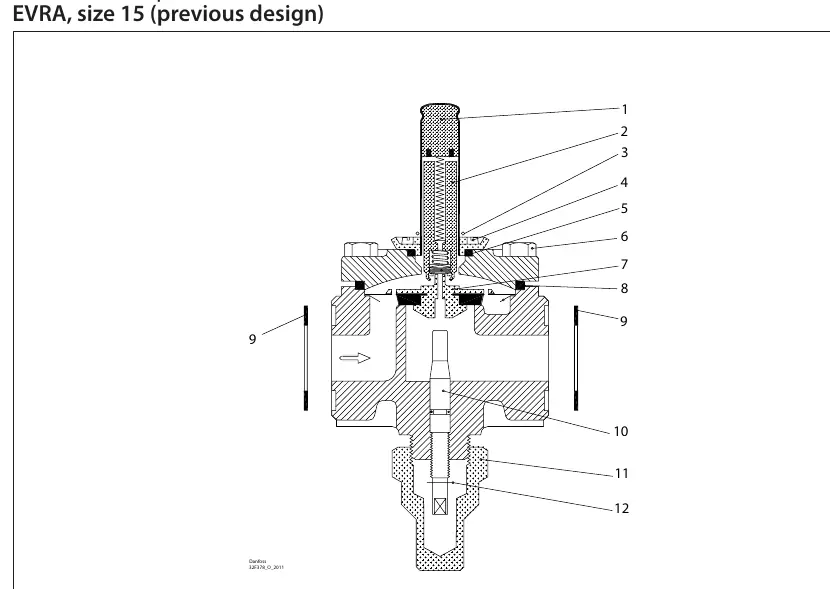

- Die Explosionszeichnung zeigt die vertikale Anordnung der Ventilkomponenten.
- Die Nummern 1 bis 12 korrespondieren mit der Teileliste und zeigen die Einbauposition im Ventilgehäuse.
Modellkompatibilität
- Nur für EVRA-Ventile der Größe 15 (früheres Design).
- Nicht für aktuelle oder andere Ventilgrößen geeignet.
