Überholungskit für Danfoss ICLX 150 (Code 027H7223)

Installationsanleitung und Ersatzteilliste für das Danfoss Überholungskit 027H7223 für ICLX-Ventile der Größe 150. Enthält Explosionszeichnung und Teileübersicht.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Ersatzteilliste für das Danfoss Überholungskit mit der Artikelnummer 027H7223. Es ist spezifisch für das ICLX-Ventil der Größe 150 konzipiert. Die Anleitung bietet eine Explosionszeichnung zur korrekten Montage der Komponenten sowie eine detaillierte Auflistung aller im Kit enthaltenen Teile.

Explosionszeichnung

Die Explosionszeichnung zeigt die Anordnung der 11 verschiedenen Komponenten innerhalb des ICLX-Ventils. Nutzen Sie diese Darstellung, um die korrekte Reihenfolge und Positionierung der Dichtungen und Bauteile bei der Wartung sicherzustellen.

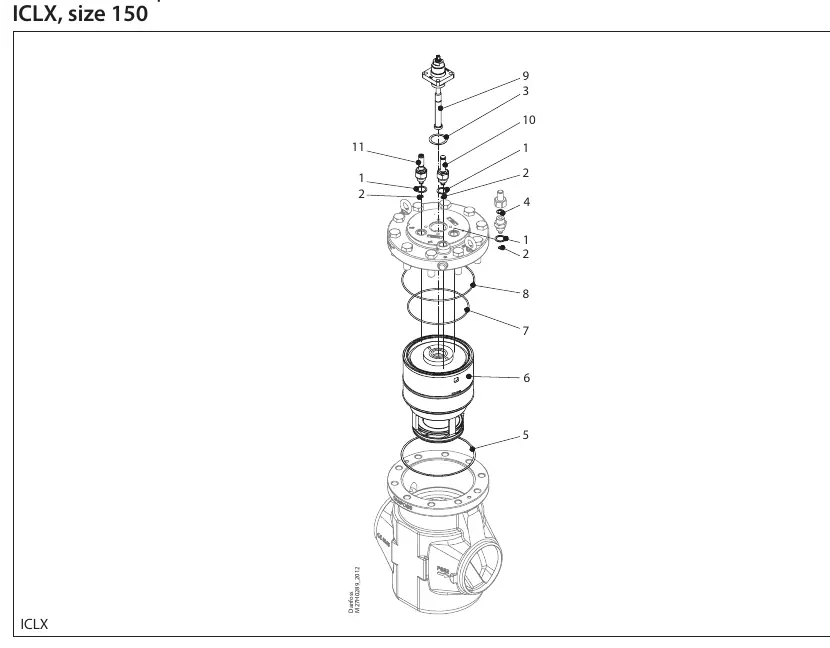

Explosionszeichnung des ICLX-Ventils (Größe 150) mit Teileübersicht
Explosionszeichnung des ICLX-Ventils (Größe 150) mit Teileübersicht

Teileliste

Das Kit enthält folgende Komponenten:

  • 1-5: Verschiedene Dichtungsringe (Fibre und Aluminium) mit Durchmessern von 9 mm bis 220 mm.
  • 6-8: Hauptkomponenten und Dichtungen für das Ventilgehäuse.
  • 9-11: Funktionale Bauteile und Ventileinsätze.

Bitte stellen Sie sicher, dass alle Teile vor dem Einbau auf Vollständigkeit und Unversehrtheit geprüft werden.

Herstellerinformationen

Danfoss A/S

Markenprofil
Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Unklare Zuordnung der Dichtungen

Vergleichen Sie die Durchmesser der Dichtungen (z.B. 32.5 mm, 220 mm) mit der Explosionszeichnung, um die korrekte Position zu identifizieren.

Falsches Material der Dichtung

Achten Sie auf die Kennzeichnung im Diagramm (Fibre oder Alu), um sicherzustellen, dass das richtige Material an der entsprechenden Stelle verbaut wird.

Vor der Verwendung

  • Stellen Sie sicher, dass das Ventilmodell ICLX Größe 150 vorliegt.
  • Überprüfen Sie den Lieferumfang anhand der Teileliste (1-11).
  • Reinigen Sie die Dichtflächen vor der Montage.
  • Prüfen Sie die Dichtungen auf Beschädigungen vor dem Einbau.
