Installationsanleitung für Danfoss 032F2339 Überholsatz
Erfahren Sie, wie Sie den Danfoss 032F2339 Überholsatz für EVRA und EVRS Ventile (Größe 20) korrekt installieren. Detaillierte Übersicht der Komponenten und Explosionszeichnungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Danfoss Überholsatz mit der Artikelnummer 032F2339. Der Satz ist speziell für die Wartung und Überholung der Magnetventile der Serien EVRA und EVRS in der Größe 20 konzipiert. Die Anleitung bietet eine detaillierte Aufschlüsselung aller im Set enthaltenen Ersatzteile sowie Explosionszeichnungen zur korrekten Positionierung der Komponenten innerhalb der Ventile.
Komponenten des Überholsatzes
Der Überholsatz enthält insgesamt 11 verschiedene Komponententypen, die für die fachgerechte Instandsetzung erforderlich sind:
- 1x Ankerrohr (für AC/DC)
- 1x O-Ring (Durchmesser 14 mm)
- 1x Aluminium-Dichtung (Durchmesser 27 mm)
- 1x Dichtung (Durchmesser 38 mm)
- 1x Gummi-Dichtung (Durchmesser 64 mm)
- 2x Faser-Dichtungen (Durchmesser 39 mm)
- 1x Ventilsitz/Führung (Länge 51 mm)
- 4x Befestigungsschrauben
- 1x Ventilstift (Länge 73 mm)
- 1x Ventilmutter (NV 32 mm)
- 1x Sicherungsring (Durchmesser 5 mm)
Montage und Aufbau
Die beiliegenden Explosionszeichnungen für EVRA und EVRS Ventile zeigen die exakte Anordnung der Ersatzteile. Achten Sie bei der Montage darauf, dass die Dichtungen (Aluminium, Gummi, Faser) an den dafür vorgesehenen Positionen gemäß der Zeichnung platziert werden, um die Dichtigkeit des Ventils nach der Überholung zu gewährleisten. Die nummerierten Teile in den Zeichnungen korrespondieren direkt mit der Liste der enthaltenen Komponenten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Wartung
Überprüfen Sie, ob alle Dichtungen (Aluminium, Gummi, Faser) korrekt positioniert sind und die Schrauben mit dem richtigen Drehmoment angezogen wurden.
Falsche Komponentenzuordnung
Vergleichen Sie die verbauten Teile mit der nummerierten Liste im Installationsleitfaden, um sicherzustellen, dass alle 11 Komponententypen korrekt verbaut wurden.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Demontage beginnen.
- Prüfen Sie, ob alle 11 im Überholsatz enthaltenen Teile vorhanden sind.
- Reinigen Sie die Dichtflächen des Ventilgehäuses gründlich vor dem Einbau der neuen Dichtungen.
- Stellen Sie sicher, dass das Ankerrohr für den verwendeten AC- oder DC-Betrieb geeignet ist.
Abbildungen und Diagramme

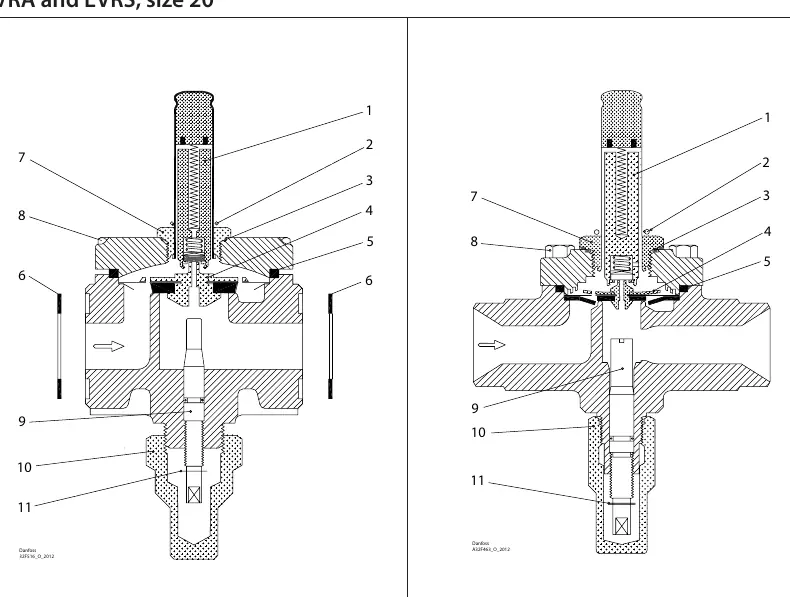

- Die Zeichnungen zeigen die interne Struktur der EVRA und EVRS Ventile.
- Die Nummern 1 bis 11 in der Zeichnung verweisen auf die entsprechenden Ersatzteile im Kit.
Modellkompatibilität
- Nur für Danfoss EVRA und EVRS Ventile der Größe 20.
- Das Ankerrohr ist für AC- und DC-Spulen geeignet.
