Installationsanleitung für Danfoss AK-XM 101A/205A/205B Transmitter Fault Detection
Installationsanleitung für die Fehlererkennung des Danfoss AK-XM Transmitters. Erfahren Sie, wie Sie den AKS 32R Sensor korrekt an Regler- und Erweiterungsmodule anschließen, inklusive der notwendigen Widerstandskonfigurationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die korrekte Verkabelung des AKS 32R Transmitters in Verbindung mit Danfoss AK-XM Reglern. Die korrekte Installation ist entscheidend, um eine zuverlässige Erkennung von Fühlerfehlern zu gewährleisten. Achten Sie besonders auf die Verwendung der mitgelieferten Widerstände bei der Nutzung von Erweiterungsmodulen.
Verkabelung des AKS 32R
Bei der Verwendung des AKS 32R Transmitters gelten folgende Regeln:
- Anschluss an das Regelmodul: Wenn der Sensor direkt an das Regelmodul angeschlossen wird, ist kein zusätzlicher Widerstand erforderlich.
- Anschluss an ein Erweiterungsmodul: Wenn der Sensor an ein Erweiterungsmodul angeschlossen wird, muss der mitgelieferte 47 kOhm Widerstand montiert werden. Dies stellt sicher, dass Fühlerfehler korrekt erkannt werden.

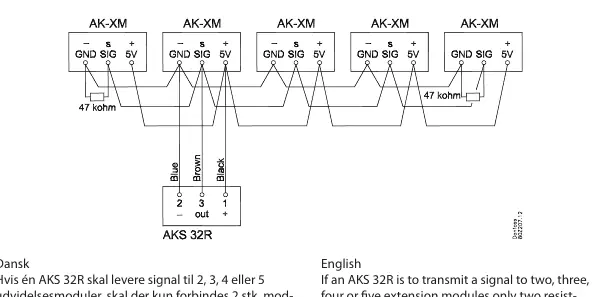

Anschluss an mehrere Module
Wenn ein einzelner AKS 32R Transmitter ein Signal an zwei, drei, vier oder fünf Erweiterungsmodule liefern soll, beachten Sie bitte folgende Vorgaben:
- Es müssen insgesamt nur zwei Widerstände (47 kOhm) angeschlossen werden.
- Platzieren Sie jeweils einen Widerstand an jedem Ende des Signals.
- Wichtiger Hinweis zur Kompatibilität: Die Widerstände müssen weggelassen werden, wenn die übrigen Regler von einem anderen Typ sind.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche oder fehlende Erkennung von Fühlerfehlern.
Stellen Sie sicher, dass bei Anschluss an ein Erweiterungsmodul der 47 kOhm Widerstand korrekt montiert ist.
Signalübertragung an mehrere Module funktioniert nicht korrekt.
Verwenden Sie nur zwei Widerstände (einen an jedem Ende des Signals) und prüfen Sie, ob die Regler vom gleichen Typ sind.
Vor der Verwendung
- Identifizieren Sie, ob Sie das Regelmodul oder ein Erweiterungsmodul verwenden.
- Prüfen Sie, ob ein 47 kOhm Widerstand für die Installation erforderlich ist.
- Stellen Sie sicher, dass bei mehreren Modulen nur zwei Widerstände am Ende der Signalkette platziert werden.
- Überprüfen Sie, ob alle verwendeten Regler vom gleichen Typ sind.
Technische Daten in der Praxis
- 47 kOhm Widerstand
- Erforderlich zur korrekten Fühlerfehlererkennung bei Anschluss an Erweiterungsmodule.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Verdrahtung zwischen AKS 32R/32 und den Modulen.
- Die Zeichnungen verdeutlichen die Platzierung der Widerstände bei Einzel- und Mehrfachmodulkonfigurationen.
Modellkompatibilität
- Widerstände müssen weggelassen werden, wenn die übrigen Regler von einem anderen Typ sind.
