Installationsanleitung für Danfoss Redia RA click Thermostat-Sensor
Erfahren Sie, wie Sie den Danfoss Redia RA click Thermostat-Sensor installieren, die Temperatur begrenzen und den Diebstahlschutz aktivieren. Diese Anleitung enthält detaillierte Schritte zur Montage, Demontage und Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation, Konfiguration und Demontage des Danfoss Redia RA click Thermostat-Sensors. Sie umfasst die Standardmontage, die BIV-Installation, die Einrichtung des Fernfühlers, die Temperaturbegrenzung sowie die Aktivierung des Diebstahlschutzes.

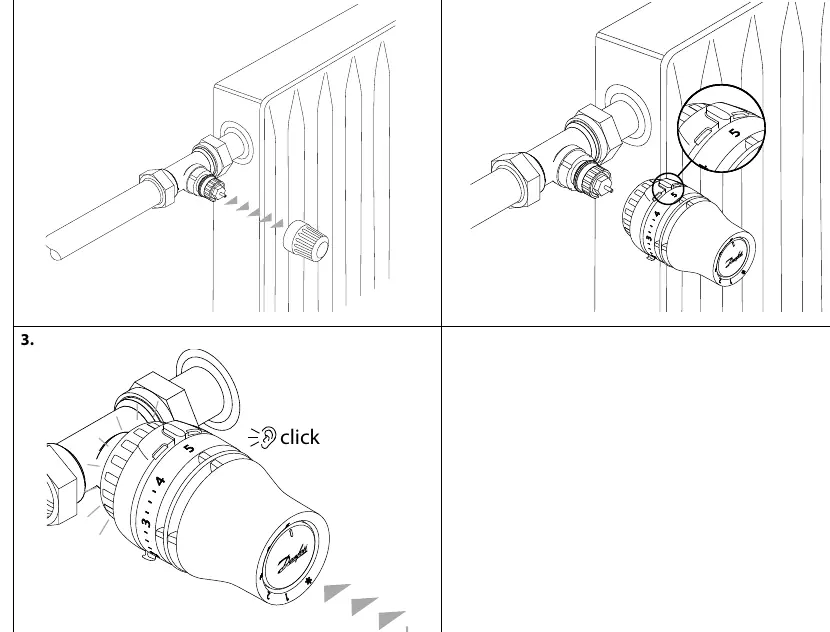

Installation
Die Installation erfolgt werkzeuglos durch Aufstecken auf das Ventil:
- Setzen Sie den Thermostat-Sensor auf das Ventilgehäuse.
- Drehen Sie den Sensor in die gewünschte Position, bis er einrastet.
- Drücken Sie den Sensor fest auf das Ventil, bis ein Klickgeräusch zu hören ist, das die korrekte Verbindung bestätigt.
BIV-Installation
Für die BIV-Installation folgen Sie diesen Schritten:
- Entfernen Sie die Schutzkappe vom Ventil.
- Setzen Sie den Sensor auf das Ventil und richten Sie ihn aus.
- Drücken Sie den Sensor fest auf das Ventil, bis er hörbar einrastet.

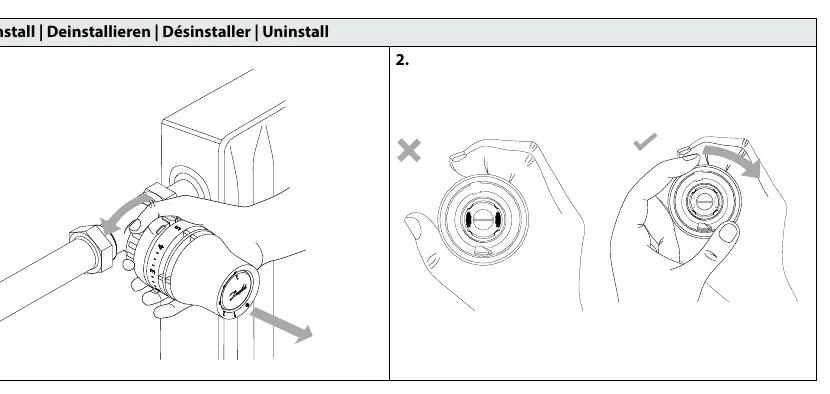

Demontage
Um den Sensor vom Ventil zu entfernen:
- Greifen Sie den Sensor fest.
- Drehen Sie den Verschlussring oder ziehen Sie den Sensor gemäß der Markierung ab, um die Verbindung zu lösen.

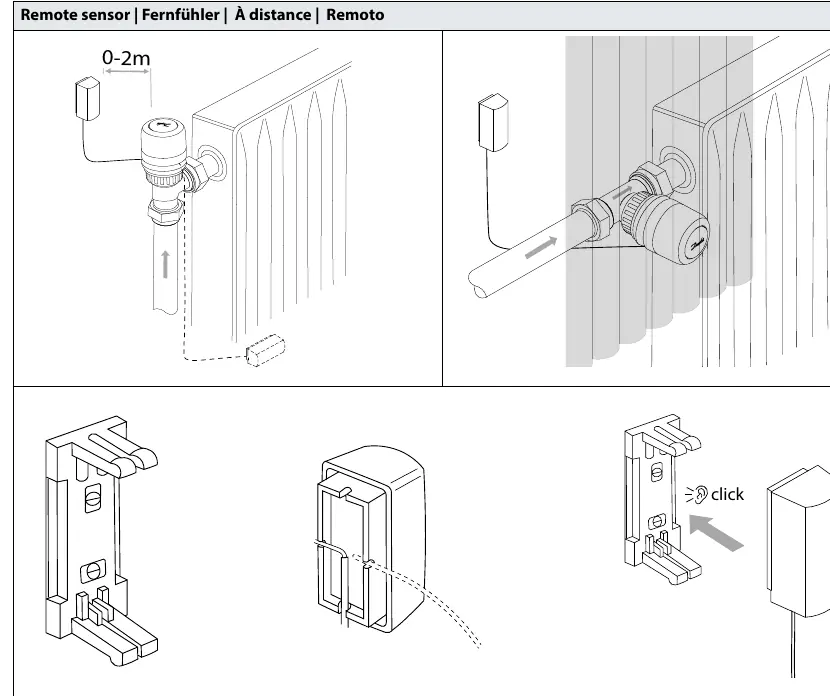

Installation des Fernfühlers
Der Fernfühler kann in einem Abstand von 0 bis 2 Metern installiert werden:
- Montieren Sie den Fühler an der Wand oder einer geeigneten Oberfläche.
- Verbinden Sie das Kapillarrohr mit dem Thermostat-Sensor.
- Achten Sie darauf, dass das Kapillarrohr nicht geknickt wird.
Temperaturbegrenzung
Sie können die maximale und minimale Temperatur begrenzen:
Maximale Temperaturbegrenzung
- Drehen Sie den Sensor auf die gewünschte Maximalposition.
- Drücken Sie den Begrenzungsstift in die entsprechende Öffnung.
- Der Sensor ist nun auf den gewählten Maximalwert begrenzt.
Minimale Temperaturbegrenzung
- Drehen Sie den Sensor auf die gewünschte Minimalposition.
- Drücken Sie den Begrenzungsstift in die entsprechende Öffnung.
- Der Sensor ist nun auf den gewählten Minimalwert begrenzt.

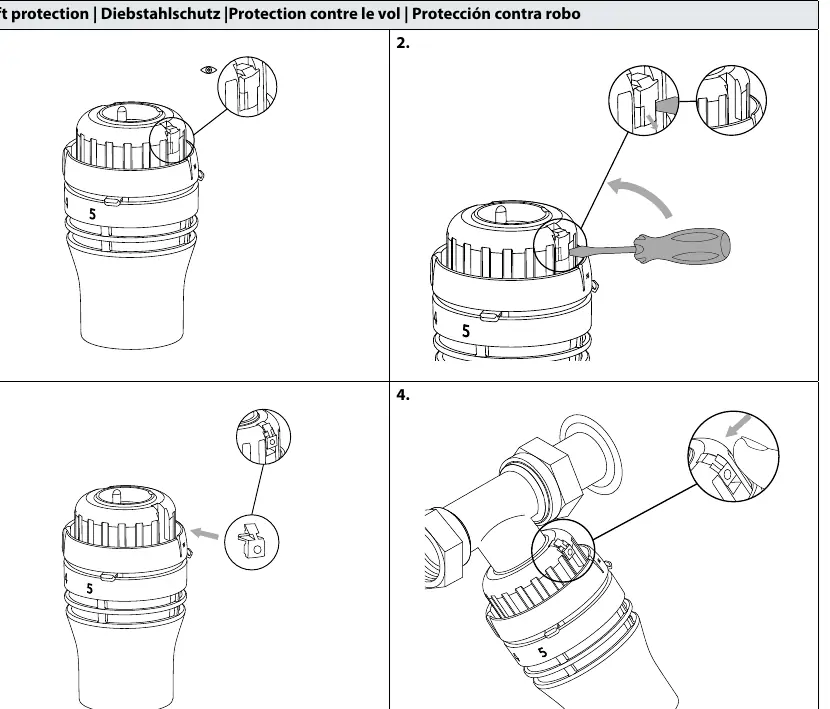

Diebstahlschutz
Der Diebstahlschutz verhindert das unbefugte Entfernen des Sensors:
- Setzen Sie den Sicherungsstift in die vorgesehene Öffnung am Sensor ein.
- Verwenden Sie einen Schraubendreher, um den Stift zu fixieren.
- Zur Entfernung des Diebstahlschutzes muss der Stift mit einem Schraubendreher wieder herausgehebelt werden.
Blinde Markierung
Der Sensor verfügt über eine Markierungshilfe, um die Ausrichtung bei der Montage zu erleichtern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Sensor lässt sich nicht entfernen
Prüfen Sie, ob der Diebstahlschutz aktiviert ist. Falls ja, muss der Sicherungsstift mit einem Schraubendreher entfernt werden.
Sensor rastet nicht ein
Stellen Sie sicher, dass das Ventil vollständig geöffnet ist und der Sensor korrekt auf dem Ventilgehäuse sitzt, bevor Sie Druck ausüben.
Vor der Verwendung
- Prüfen Sie, ob das Ventilgehäuse kompatibel ist.
- Stellen Sie sicher, dass der Sensor für die gewünschte Anwendung (Standard oder Fernfühler) geeignet ist.
- Halten Sie einen kleinen Schraubendreher für die Diebstahlschutz-Montage bereit.
Technische Daten in der Praxis
- Fernfühler-Abstand
- Das Kapillarrohr des Fernfühlers kann in einem Bereich von 0 bis 2 Metern installiert werden.
Abbildungen und Diagramme
- Die Klick-Symbole in den Abbildungen zeigen den Punkt an, an dem der Sensor hörbar einrasten muss.
- Die Abbildungen zur Temperaturbegrenzung zeigen die Positionierung der Begrenzungsstifte in den Einstellringen.
Modellkompatibilität
- Geeignet für Danfoss RA-Ventilsysteme.
- Diebstahlschutz erfordert ein zusätzliches Bauteil (Code 013G5245).
