Bedienungsanleitung für Danfoss Icon 2 Main Controller 088R0400
Schnellstart-Anleitung und technisches Handbuch für den Danfoss Icon 2 Main Controller (088R0400). Erfahren Sie alles über die Verkabelung, technische Spezifikationen und Installationsvorgaben.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält technische Spezifikationen und Installationshinweise für den Danfoss Icon 2 Main Controller (Modell 088R0400). Es dient als Leitfaden für die korrekte Verkabelung und Inbetriebnahme des Systems zur individuellen elektronischen Raumtemperaturregelung. Bitte beachten Sie, dass vor jeglichen Arbeiten am Gerät die Stromversorgung unterbrochen werden muss.
Technische Daten
- Max. Anzahl Thermostate: 15
- Max. Anzahl Stellantriebe: 15
- Interner Sicherung: 2 A
- Ausgangsrelais (Boiler): Potentialfrei, max. 2 A, max. 230 V~
- Eingang 1 & 2 (Rückschlag / Kühlung): Spannungsfrei
- Schutzart: Klasse II mit Erdungsanschluss
- SELV-Niveau: 24V-Schaltungen sind Sicherheitskleinspannung
- Lagertemperatur: -20 °C bis +60 °C
Installation und Verkabelung
Die Installation muss gemäß den geltenden Sicherheitsvorschriften erfolgen. Stellen Sie sicher, dass alle Kabel fest sitzen und die Anschlüsse korrekt zugeordnet sind.
- Kabelquerschnitt: Verwenden Sie Kabel mit einem Querschnitt von maximal 1,5 mm² (solid core).
- Kommunikation: Für die Sensorik wird ein Twisted-Pair-UTP-Kabel empfohlen.
- Anschluss: Die Netzspannung (220-240 V) wird an die Klemmen PWR1 und PWR2 angeschlossen.
- Aktuatoren: Diese werden an die entsprechenden 24V-Ausgänge angeschlossen.
Sicherheit und Entsorgung
Das Gerät ist für den permanenten Anschluss ausgelegt. Im Falle einer Entsorgung muss das Produkt als Elektronikschrott gemäß den lokalen Vorschriften behandelt werden. Das Gerät entspricht den Richtlinien LVD, EMC, RoHS, WEEE und RED.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht öffnen
Stellen Sie sicher, dass die Stromversorgung vollständig getrennt ist, bevor Sie das Gehäuse öffnen.
Kabel lässt sich nicht entfernen
Drücken Sie auf die Entriegelung (Push to release), um das Kabel aus der Klemme zu lösen.
Vor der Verwendung
- Stromversorgung vor dem Öffnen des Gehäuses trennen
- Kabelquerschnitt prüfen (max. 1,5 mm²)
- Anzahl der Thermostate auf maximal 15 begrenzen
- Anzahl der Stellantriebe auf maximal 15 begrenzen
- Sicherstellen, dass die Netzspannung 220-240 V beträgt
Technische Daten in der Praxis
- Ausgangsrelais (Boiler)
- Ein potentialfreier Kontakt, der zum Schalten eines Boilers verwendet werden kann, ohne eigene Spannung auf den Boiler-Eingang zu geben.

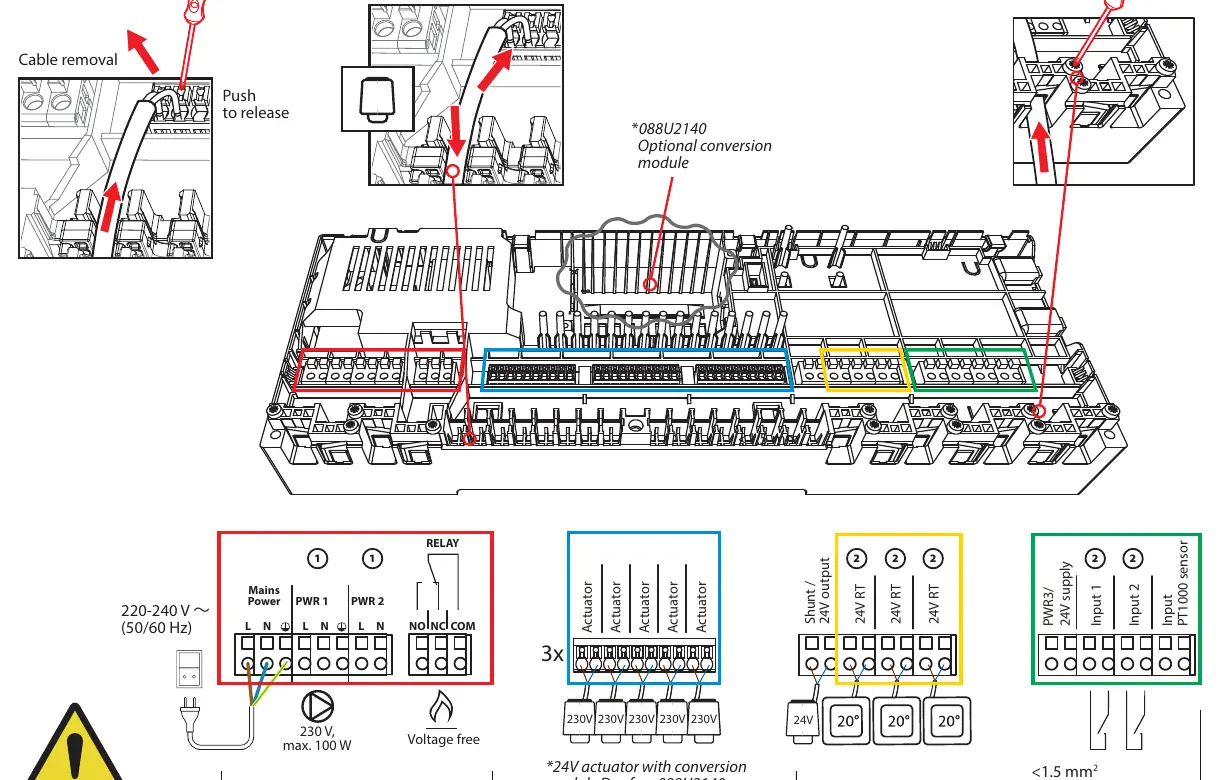

Abbildungen und Diagramme
- Das Diagramm zeigt den Anschluss der Netzspannung an PWR1 und PWR2.
- Die Aktuatoren werden an die 24V-Ausgänge angeschlossen.
- Ein optionales Konvertierungsmodul (088U2140) kann für 24V-Aktuatoren verwendet werden.
- Der PT1000-Sensor wird an den entsprechenden Eingang angeschlossen.
Modellkompatibilität
- Geeignet für bis zu 15 Thermostate und 15 Stellantriebe.
- Unterstützt 24V-Aktuatoren (ggf. mit Konvertierungsmodul 088U2140).
