Montageanleitung für Danfoss ECL Comfort 100M Regler
Erfahren Sie, wie Sie den Danfoss ECL Comfort 100M Regler korrekt montieren und anschließen. Diese Anleitung enthält Montageschritte und Schaltpläne für 230V und 24V.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die mechanische Montage und den elektrischen Anschluss des Danfoss ECL Comfort 100M Reglers. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromversorgung unterbrochen ist und die örtlichen Sicherheitsvorschriften eingehalten werden. Das Dokument deckt sowohl die Wandmontage als auch die Montage auf DIN-Schienen oder in Schalttafeln ab.

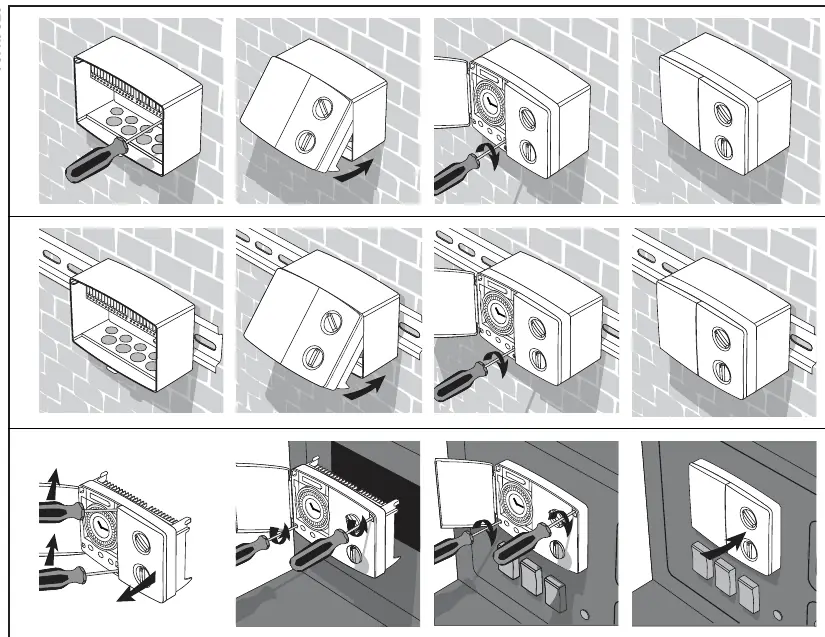

Montage des Reglers
Der Regler kann auf verschiedene Arten installiert werden:
- Wandmontage: Befestigen Sie die Basisplatte an der Wand und setzen Sie das Gehäuse auf.
- DIN-Schienen-Montage: Der Regler ist für die Montage auf Standard-DIN-Schienen ausgelegt. Rasten Sie das Gerät sicher auf der Schiene ein.
- Schalttafelmontage: Nutzen Sie die vorgesehenen Befestigungspunkte für den Einbau in eine Schalttafel.
Achten Sie bei allen Montagearten auf die korrekte Ausrichtung und den festen Sitz des Gehäuses.
Elektrischer Anschluss
Die Verkabelung muss gemäß den beiliegenden Schaltplänen erfolgen. Es gibt zwei Varianten für die Spannungsversorgung:
- 230 V a.c.: Anschluss gemäß dem entsprechenden Schaltplan für Netzspannung.
- 24 V a.c.: Anschluss gemäß dem entsprechenden Schaltplan für Niederspannung.
Die Klemmenbelegung (1-19) ist auf den Schaltplänen detailliert dargestellt. Stellen Sie sicher, dass die Leitungen korrekt in die entsprechenden Klemmen eingeführt und fest verschraubt sind.
Abmessungen
Die Montageanleitung enthält technische Zeichnungen mit den genauen Abmessungen des Geräts, um den Platzbedarf in Schaltschränken oder an der Wand zu planen. Bitte beachten Sie die angegebenen Maße in Millimetern für eine korrekte Installation.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Unsichere Befestigung
Prüfen Sie, ob das Gehäuse korrekt auf der DIN-Schiene eingerastet ist oder die Schrauben bei Wandmontage fest sitzen.
Falsche Spannungsversorgung
Stellen Sie sicher, dass das Modell (230V oder 24V) mit der vorhandenen Netzspannung übereinstimmt, bevor Sie die Kabel anschließen.
Vor der Verwendung
- Spannungsfreiheit der Leitungen sicherstellen
- Montageart (Wand, DIN-Schiene oder Schalttafel) festlegen
- Passenden Schaltplan für 230V oder 24V identifizieren
- Platzbedarf gemäß den technischen Zeichnungen prüfen
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Klemmen 1 bis 19.
- Klemmen 1-2 sind für die Stromversorgung vorgesehen.
- Klemmen 15-19 sind für Bus- und Sensoranschlüsse (S1, S2, S3) reserviert.
Modellkompatibilität
- Das Gerät ist in zwei Spannungsversionen erhältlich (230V oder 24V). Achten Sie auf die Kennzeichnung auf dem Gerät.
