Installationsanleitung für Danfoss Icon™ Display 24V Raumthermostat
Installations- und Konfigurationsanleitung für den Danfoss Icon™ Display 24V Raumthermostat. Erfahren Sie, wie Sie das Gerät montieren, verdrahten und das Installateur-Menü für erweiterte Einstellungen nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsanweisungen für den Danfoss Icon™ Display 24V Raumthermostat. Es deckt die physische Montage, die Verkabelung, die Demontage sowie den Zugriff auf das Installateur-Menü ab. Bitte beachten Sie, dass der optionale Bodenfühler zwingend in einem Schutzrohr verlegt werden muss.
Installation und Montage

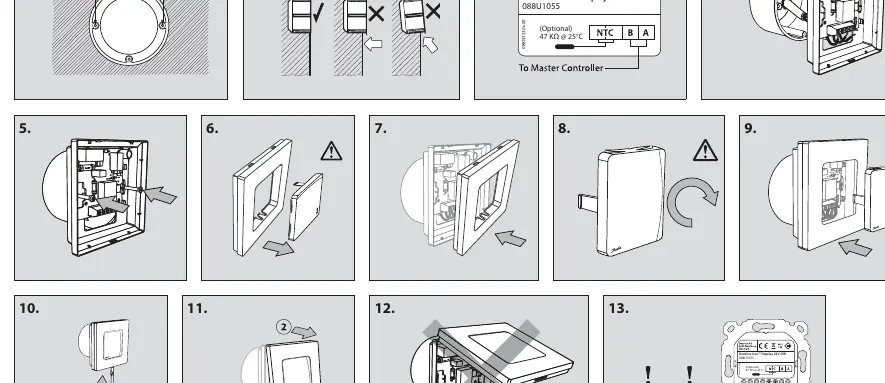

Die Installation erfolgt in den Schritten 1 bis 9, wie in der beiliegenden Abbildung dargestellt. Achten Sie bei der Montage auf die korrekte Ausrichtung und Befestigung des Thermostats an der Wand.
Demontage
Sollte eine Demontage des Geräts erforderlich sein, folgen Sie den Schritten 10 bis 12 der Anleitung.
Verkabelung und Sensoren
Der Thermostat kann in einer Bus-Konfiguration oder in einer Stern-Konfiguration angeschlossen werden. Weitere Details zur Verkabelung finden Sie in der Installationsanleitung des Hauptreglers. Wenn ein optionaler Bodenfühler verwendet wird, muss dieser zwingend in einem Installationsrohr (Schutzrohr) verlegt werden, um Beschädigungen zu vermeiden und einen Austausch zu ermöglichen.
Installateur-Menü
Um das Menü "Settings" (Einstellungen) zu öffnen, halten Sie die Taste gedrückt. Um innerhalb des Menüs "Settings" in das "Installer"-Menü (Installateur-Menü) zu gelangen, drücken und halten Sie die Taste erneut.
Menüoptionen
- ME.1: Begrenzung des Raumtemperaturbereichs.
- ME.2: Informationen / Versionsnummer zur Produktidentifikation.
- ME.3: Verbindungstest mit dem Hauptregler. Das Ergebnis wird in Prozent angezeigt (80 % oder höher bedeutet eine sehr starke Verbindung).
- ME.4: Modus des Bodenfühlers: Komfortmodus (Raum- und Bodenfühler), Bodenfühlermodus (Benutzer wünscht Bodentemperatur) oder Dual-Modus (Radiator und Fußbodenheizung).
- ME.5: Min. und Max. Bodentemperatur für die Modi in ME.4.
- ME.6: Referenzraum. Aktivieren Sie diese Option (ON), wenn der Thermostat als Referenz für das Umschalten zwischen Heizen und Kühlen dienen soll.
- ME.7: Kühlung EIN/AUS. Dient zum Deaktivieren der Kühlfunktion, beispielsweise in Badezimmern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindung zum Hauptregler ist schwach
Führen Sie den Verbindungstest (ME.3) durch. Ein Wert von 80 % oder höher ist erforderlich für eine stabile Verbindung.
Bodenfühler funktioniert nicht oder ist beschädigt
Stellen Sie sicher, dass der Bodenfühler in einem Schutzrohr verlegt wurde. Ohne Schutzrohr ist eine Wartung oder ein Austausch nicht möglich.
Vor der Verwendung
- Prüfen Sie, ob die Verkabelung als Bus- oder Stern-Konfiguration ausgeführt werden soll.
- Stellen Sie sicher, dass bei Verwendung eines Bodenfühlers ein Schutzrohr vorhanden ist.
- Stellen Sie sicher, dass die 24V-Spannungsversorgung korrekt angeschlossen ist.
- Prüfen Sie die Kompatibilität mit dem Hauptregler gemäß dessen Installationsanleitung.
Technische Daten in der Praxis
- ME.3 Link Test
- Testet die Signalstärke zum Hauptregler. 0-100% Skala.
- ME.4 Bodenfühlermodus
- Legt fest, ob der Thermostat nur die Raumtemperatur oder auch die Bodentemperatur zur Regelung nutzt.
- ME.6 Referenzraum
- Bestimmt, ob dieser Thermostat die Umschaltung zwischen Heizen und Kühlen für das System steuert.
Abbildungen und Diagramme
- Schritte 1-9: Montage des Thermostats an der Wand.
- Schritte 10-12: Demontage des Thermostats.
- Schritt 13: Korrekte Verlegung des Bodenfühlers im Schutzrohr.
