Installationsanleitung für Danfoss Icon2™ / 24V RT Raumthermostat
Schnellstart-Anleitung für den Danfoss Icon2™ / 24V RT Raumthermostat. Enthält Informationen zur Installation, Verdrahtung, Konfiguration des Installateursmenüs, Sensoreinstellungen und Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für den Danfoss Icon2™ / 24V RT Raumthermostat. Es deckt die physische Montage, die Verdrahtung (BUS oder Sternkonfiguration) sowie den Zugriff auf das Installateursmenü zur Konfiguration ab. Beachten Sie, dass für den optionalen Bodenfühler zwingend ein Kabelkanal verwendet werden muss.
Installation

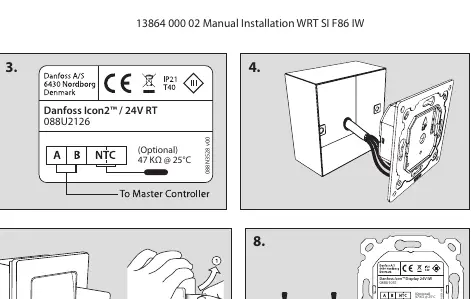

Folgen Sie den Abbildungen 1 bis 6 für die Montage. Die Demontage erfolgt gemäß Abbildung 7. Stellen Sie sicher, dass ein Mindestabstand von 5 cm eingehalten wird.
- Verdrahtung: Thermostate können in einer BUS- oder Sternkonfiguration verdrahtet werden. Weitere Details finden Sie in der Installationsanleitung des Hauptreglers.
- Bodenfühler: Der optionale Bodenfühler erfordert die Verwendung eines Kabelkanals (Abb. 8).
Installateursmenü
Um auf das Einstellungsmenü zuzugreifen, halten Sie das Symbol gedrückt. Berühren Sie im Einstellungsmenü erneut das Symbol, um das Installateursmenü zu öffnen.
Menüoptionen
- Bereichsbegrenzung: Begrenzung des Sollwerts für die Raumtemperatur.
- Info/Version: Zur Identifikation des Produkts.
- Verbindungsprüfung: Führt einen Link-Test zum Hauptregler durch (Ergebnis 0-100%, ab 80% sehr starke Verbindung).
- Bodenfühlermodus:
- Komfortmodus: Luft- und Bodenfühler werden genutzt.
- Bodenfühlermodus: Endnutzer stellt die gewünschte Bodentemperatur ein.
- Dualer Modus: Steuerung von Heizkörper und Fußbodenheizung (Fußboden für Mindesttemperatur, Heizkörper für Spitzenlast).
- Bodentemperatur: Einstellung der Min.- und Max.-Werte für Bodenfühlermodi.
- Referenzraum: Auf ON stellen, wenn dieser Thermostat als Referenz für die Umschaltung zwischen Kühlung und Heizung dienen soll.
- Kühlung ON/OFF: Zum Deaktivieren der Kühlfunktion (z. B. in Badezimmern).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Schlechte Verbindung zum Hauptregler
Führen Sie den Link-Test (Menüpunkt 3) durch. Ein Wert unter 80% deutet auf eine schwache Verbindung hin.
Kühlfunktion in Badezimmern unerwünscht
Deaktivieren Sie die Kühlfunktion über den Menüpunkt 'Kühlung ON/OFF'.
Vor der Verwendung
- Stellen Sie sicher, dass ein Kabelkanal für den optionalen Bodenfühler vorhanden ist.
- Entscheiden Sie sich für eine BUS- oder Sternkonfiguration der Verdrahtung.
- Prüfen Sie die Kompatibilität mit dem Hauptregler gemäß dessen Installationsanleitung.
- Halten Sie einen Mindestabstand von 5 cm bei der Montage ein.
Technische Daten in der Praxis
- Temperaturbereich
- Einstellbar von min. 5°C bis max. 35°C.
- Link-Test Ergebnis
- 0-100% Skala; 80% oder höher signalisiert eine sehr starke Verbindung.
- Bodenfühler Spezifikation
- Optional, 47 kΩ bei 25°C.
Abbildungen und Diagramme
- Abb. 1-6: Schritt-für-Schritt Montageanleitung.
- Abb. 7: Anleitung zur Demontage des Thermostats.
- Abb. 8: Anschluss des optionalen Bodenfühlers mit Kabelkanal.
Modellkompatibilität
- Kompatibel mit Danfoss Icon2™ / 24V RT Systemen.
- Erfordert einen Hauptregler für die Konfiguration und Link-Tests.
