Installationsanleitung für Danfoss Aveo RA click Thermostat
Erfahren Sie, wie Sie den Danfoss Aveo RA click Thermostat korrekt installieren, deinstallieren und die Temperaturbegrenzung einstellen. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen für die Montage und Konfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur Installation, Deinstallation und Einstellung der Temperaturbegrenzung für die Danfoss Aveo RA click Thermostatserie. Die Installation erfolgt werkzeuglos durch einen Klick-Mechanismus.

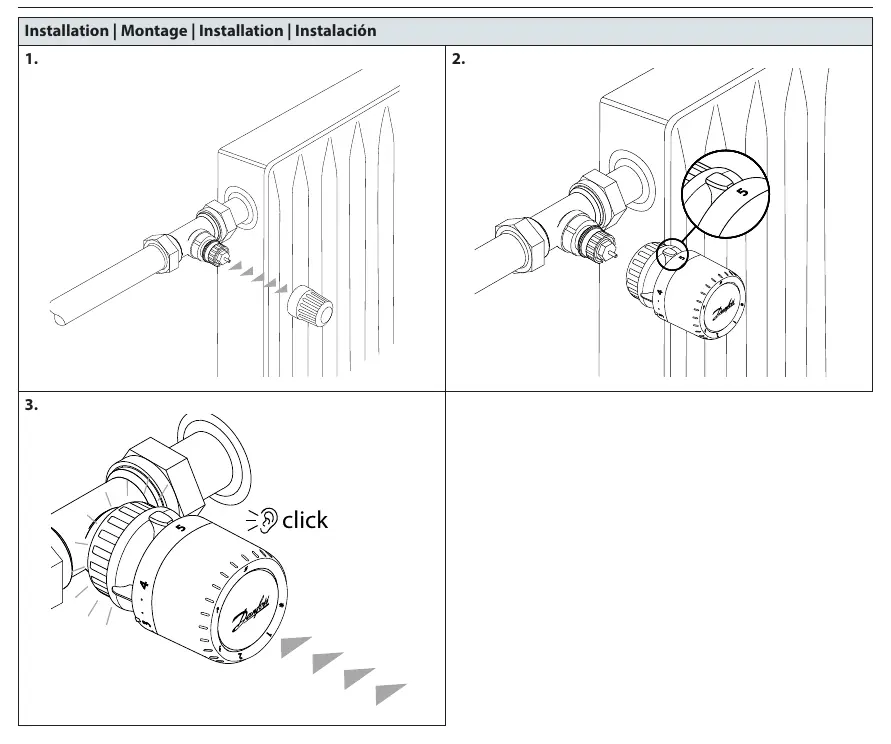

Installation
- Setzen Sie den Thermostatkopf auf das Ventilgehäuse auf.
- Drücken Sie den Thermostatkopf fest auf das Ventil, bis er einrastet.
- Ein hörbares "Klick"-Geräusch bestätigt die korrekte Montage.

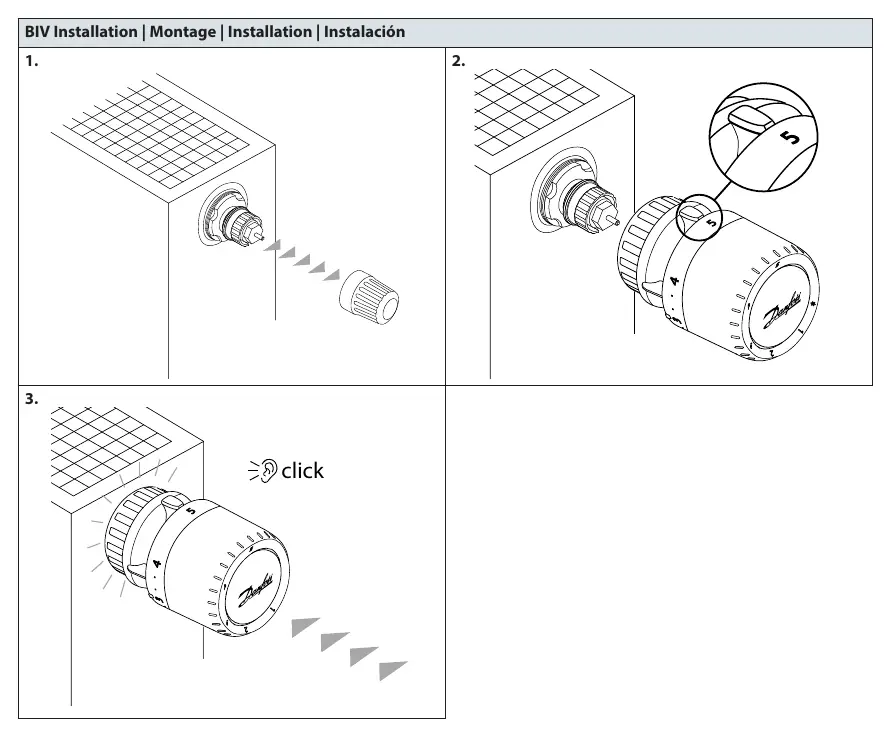

BIV-Installation
- Entfernen Sie die Schutzkappe vom Ventil.
- Setzen Sie den Thermostatkopf auf das BIV-Ventil auf.
- Drücken Sie den Kopf fest, bis das "Klick"-Geräusch die erfolgreiche Montage bestätigt.
Deinstallation
- Drehen Sie den Thermostatkopf gegen den Uhrzeigersinn, um ihn zu lösen.
- Ziehen Sie den Thermostatkopf vom Ventil ab.
Temperaturbegrenzung (Maximum)
Um die maximale Temperatur zu begrenzen, gehen Sie wie folgt vor:
- Entnehmen Sie den Begrenzungsstift aus der Halterung.
- Verwenden Sie ein Werkzeug, um den Stift in die gewünschte Position zu setzen.
- Stellen Sie den Thermostat auf den gewünschten Maximalwert (z.B. 4).
- Setzen Sie den Stift in die entsprechende Öffnung ein.
- Drücken Sie den Stift fest, um ihn zu fixieren.
Temperaturbegrenzung (Minimum)
Um die minimale Temperatur zu begrenzen, gehen Sie wie folgt vor:
- Entnehmen Sie den Begrenzungsstift.
- Verwenden Sie ein Werkzeug, um den Stift in die gewünschte Position zu setzen.
- Stellen Sie den Thermostat auf den gewünschten Minimalwert (z.B. 2).
- Setzen Sie den Stift in die entsprechende Öffnung ein.
- Drücken Sie den Stift fest, um ihn zu fixieren.
Blindmarkierung
Der Thermostat verfügt über eine Blindmarkierung, die zur Ausrichtung oder Kennzeichnung genutzt werden kann.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Thermostat lässt sich nicht auf das Ventil schieben.
Stellen Sie sicher, dass das Ventil vollständig geöffnet ist und der Thermostat korrekt ausgerichtet ist.
Temperaturbereich lässt sich nicht einschränken.
Verwenden Sie das passende Werkzeug, um die Begrenzungsstifte gemäß der Anleitung für Min/Max-Einstellung präzise zu positionieren.
Vor der Verwendung
- Prüfen Sie die Kompatibilität des Heizkörperventils.
- Stellen Sie sicher, dass der Thermostatkopf für die Montage bereit ist.
- Achten Sie auf das hörbare 'Klick'-Geräusch bei der Installation.
- Halten Sie ein kleines Werkzeug für die Temperaturbegrenzung bereit.
Abbildungen und Diagramme
- Die Abbildungen zeigen die Montage durch einfaches Aufdrücken bis zum Einrasten.
- Die Temperaturbegrenzung erfordert das Einsetzen von Stiften in die dafür vorgesehenen Schlitze am Thermostatgehäuse.
Modellkompatibilität
- Geeignet für Danfoss RA-Ventile mit Click-Anschluss.
