Bedienungsanleitung für Emerson Fisher Type 114PL Druckminderer-System

Erfahren Sie, wie Sie das Emerson Fisher Type 114PL Hochdruckminderer- und Niedrigdurchflusssystem installieren, in Betrieb nehmen und warten. Dieser Leitfaden enthält wichtige Sicherheitswarnungen, Installationsschritte, Startverfahren...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Type 114PL System Seite 1 Betriebsschema des Type 114PL Seite 3

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen für die Installation, Inbetriebnahme, Einstellung und Wartung des Emerson Fisher Type 114PL Druckminderersystems. Warnung: Die Nichtbeachtung dieser Anweisungen kann zu Explosionen, Bränden, Sachschäden oder schweren Verletzungen führen. Das System darf nur von qualifiziertem Personal installiert und gewartet werden. Bei Leckagen oder Gasgeruch ist das System sofort außer Betrieb zu nehmen und ein Fachmann zu rufen.

Produktbeschreibung

Das Type 114PL ist ein Hochdruckminderungs- und Niedrigdurchflusssystem, das aus einer Batterie von drei Type BSL85 Piloten besteht (zwei pneumatisch geladen, einer federbelastet). Es ist für die Reduzierung von Hochdruck unter Niedrigdurchflussbedingungen konzipiert. Optional kann ein elektrischer Heizer (Typ RPE) zur Vermeidung von Vereisung bei großen Druckabfällen eingesetzt werden.

Type 114PL System
Type 114PL System

Technische Spezifikationen

  • Anschlussgröße: DN 25 / 1 NPS - CL600 Flansch
  • Ausgangsdruckbereich (Pd): 1,0 bis 18 bar (14,5 bis 261 psig)
  • Maximal zulässiger Betriebsdruck (Ps): 100 bar (1450 psig)
  • Maximal erreichbarer Betriebsdruck (Pu): 85 bar (1233 psig)
  • Materialien: Pilotgehäuse, manometrische Boxen und Flansche aus Stahl

Funktionsprinzip

Das System nutzt den Einlassdruck als Betriebsmedium, der durch den federbelasteten Piloten reduziert wird, um die Gehäuse der pneumatisch geladenen Piloten zu beaufschlagen. Wenn der Ausgangsdruck (Pd) sinkt, öffnen die Düsen in den pneumatisch geladenen Piloten, um den Durchfluss zum nachgeschalteten System zu erhöhen. Bei steigendem Ausgangsdruck schließen die Düsen, bis der eingestellte Wert erreicht ist.

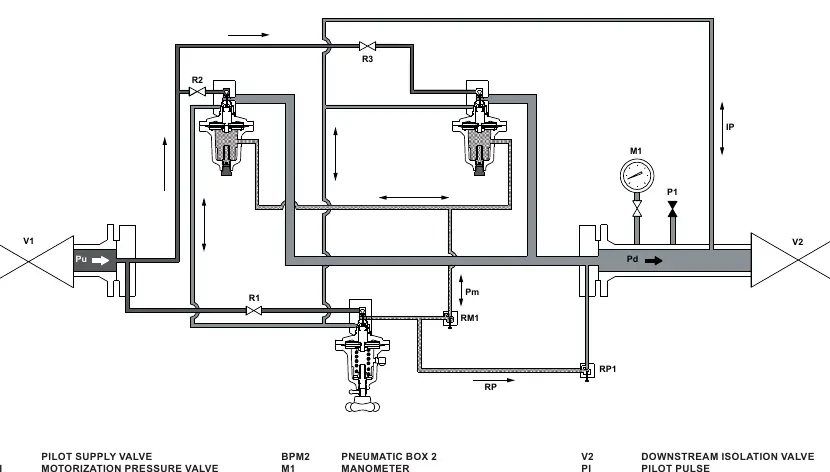

Betriebsschema des Type 114PL
Betriebsschema des Type 114PL

Installation

Vor der Installation sicherstellen, dass keine Schäden oder Ablagerungen im System vorhanden sind. Das System muss auf einer horizontalen Rohrleitung installiert werden (Empfehlung gemäß EN 12186). Beim Zusammenbau mit angrenzenden Elementen darf kein Druck auf das Gehäuse ausgeübt werden. Die Impulsleitung muss in einem Mindestabstand von 4 x D zu einem geraden Abschnitt des Auslassrohrs angeschlossen werden. Es wird empfohlen, ein Wartungsventil an der Auslassleitung zu installieren.

Inbetriebnahme

  1. Langsam das Ventil V1 (Einlassventil) öffnen.
  2. Langsam Ventil R1 öffnen und die Dichtheit der Pilotdüse PM prüfen (kein Druckanstieg am Manometer).
  3. Langsam Ventil R2 öffnen und die Dichtheit der Düse BPM1 prüfen.
  4. Langsam Ventil R3 öffnen und die Dichtheit der BPM2 prüfen.
  5. Den Druck PM auf den erforderlichen Wert Pd einstellen (Ablesen auf M1, ggf. Ventil P1 verwenden).

Wartung

Vor der Demontage sicherstellen, dass zwischen Einlass- und Auslassventilen kein Druck anliegt. Jährlich sollten die manometrischen Boxen und Düsen demontiert sowie O-Ringe, Membranen und Schmierung überprüft werden.

Praktische Hilfe

Typische Probleme

Leckage an der Pilotdüse PM

Überprüfen Sie die Dichtheit durch Abwesenheit von Druckanstieg am nachgeschalteten Manometer.

Überdruck im System

Installieren Sie Druckentlastungs- oder Druckbegrenzungsvorrichtungen, um zu verhindern, dass die Servicebedingungen die Grenzwerte überschreiten.

Vereisung bei großen Druckabfällen

Verwenden Sie den optionalen elektrischen Heizer Typ RPE zur Erwärmung des Gases.

Vor der Verwendung

  • Stellen Sie sicher, dass alle Rohrleitungen sauber und frei von Ablagerungen sind.
  • Installieren Sie das System auf einer horizontalen Rohrleitung.
  • Verwenden Sie geeignete Dichtungen zwischen den Rohrleitungs- und Systemflanschen.
  • Überprüfen Sie, ob die Impulsleitung korrekt mit einem Mindestabstand von 4 x D zum geraden Auslassrohr verbunden ist.
  • Stellen Sie sicher, dass alle Ventile (R1, R2, R3, V1, V2) vor der Inbetriebnahme geschlossen sind.

Technische Daten in der Praxis

Outlet Pressure Range (Pd)
Der Bereich des Ausgangsdrucks, den das System regeln kann (1,0 bis 18 bar).
Maximum Allowable Operating Pressure (Ps)
Der absolute Maximaldruck, dem das System standhalten darf (100 bar).

Abbildungen und Diagramme

  • Abbildung 2 zeigt das Betriebsschema des Systems mit den Ventilen R1 (Pilot-Versorgungsventil), R2, R3, V1 (Einlass-Absperrventil) und V2 (Auslass-Absperrventil).
  • Das Schema verdeutlicht die Verbindungen zwischen den Piloten, den pneumatischen Boxen (BPM1, BPM2) und den Manometern (M1).

Modellkompatibilität

  • Das System ist für die Verwendung mit Typ BSL85 Piloten ausgelegt.
  • Kompatibel mit dem elektrischen Heizer Typ RPE zur Vorwärmung.
