Installationsanleitung für Danfoss 032F2210 Überholsatz

Detaillierte Installationsanleitung und Teileübersicht für den Danfoss 032F2210 Überholsatz für EVRA-Ventile (Größe 20, früheres Design).

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung und Teileübersicht für den Danfoss Überholsatz 032F2210. Es ist spezifisch für EVRA-Ventile der Größe 20 im früheren Design konzipiert. Die Anleitung bietet eine Explosionszeichnung, die für die korrekte Wartung und den Austausch von Verschleißteilen unerlässlich ist.

Komponenten und Montage

Der Überholsatz besteht aus 12 nummerierten Komponenten. Die beiliegende Explosionszeichnung zeigt die korrekte Anordnung der Teile innerhalb des Ventils. Achten Sie bei der Montage besonders auf die korrekte Platzierung der Dichtungen:

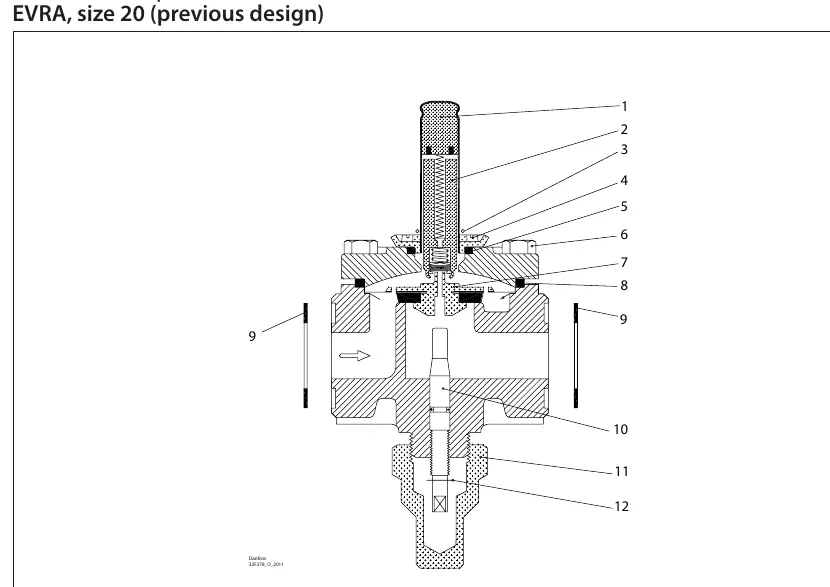

Explosionszeichnung des EVRA-Ventils (Größe 20) mit den Komponenten des Überholsatzes 032F2210.

Gummidichtungen: Achten Sie auf die korrekte Positionierung der Gummikomponenten (Teile 5 und 8).
Faserdichtungen: Achten Sie auf die korrekte Positionierung der Faserdichtungen (Teil 9).

Stellen Sie sicher, dass alle 12 Teile gemäß der nummerierten Liste vorhanden sind, bevor Sie mit der Montage beginnen.

Wartungshinweise

Vor Beginn der Wartungsarbeiten oder des Austauschs von Teilen muss das System zwingend drucklos gemacht werden. Arbeiten Sie nur an Ventilen, die der Spezifikation 'EVRA, size 20 (previous design)' entsprechen, um Fehlfunktionen zu vermeiden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Wartung

Überprüfen Sie, ob die Gummi- und Faserdichtungen (Teile 5, 8, 9) korrekt positioniert und nicht beschädigt sind.

Teile passen nicht

Stellen Sie sicher, dass das Ventil tatsächlich ein EVRA-Modell der Größe 20 im 'previous design' ist. Dieses Kit ist nicht für andere Ventilgrößen oder neuere Designs geeignet.

Vor der Verwendung

System vollständig drucklos machen
Ventilgröße EVRA 20 bestätigen
Kompatibilität mit 'previous design' prüfen
Alle 12 Teile des Kits auf Vollständigkeit prüfen
