Installationsanleitung für Danfoss Ventildüsen-Reparatursatz 068G2051

Installationsanleitung für den Danfoss Ventildüsen-Reparatursatz (068G2050-068G2059). Enthält Drehmomentvorgaben, Teileübersicht und Montagehinweise für TEA, TEAT, TEVA und TEAQ Ventile.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

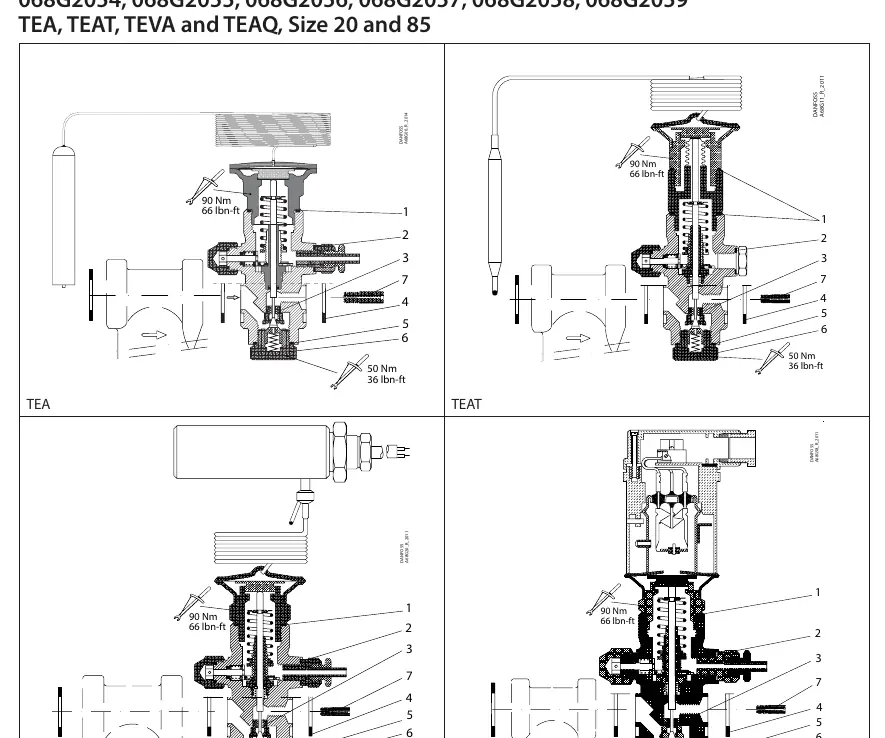

Montageübersicht für TEA, TEAT, TEVA und TEAQ Ventile mit Drehmomentangaben.

Seite 1

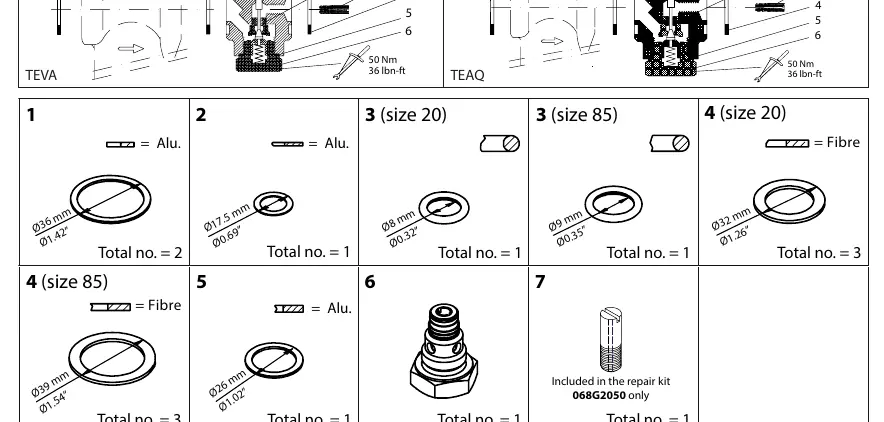

Teileliste und Dichtungsgrößen für die Reparatursätze.

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für den Danfoss Ventildüsen-Reparatursatz. Es ist für die Ventiltypen TEA, TEAT, TEVA und TEAQ in den Größen 20 und 85 vorgesehen. Die Anleitung dient dem korrekten Austausch der Ventildüse und enthält spezifische Drehmomentvorgaben sowie eine detaillierte Teileliste.

Montage und Drehmomente

Bei der Montage der Ventildüse sind die angegebenen Drehmomente zwingend einzuhalten, um eine ordnungsgemäße Funktion und Dichtigkeit zu gewährleisten:

Hauptgehäuse/Ventildüse: 90 Nm (66 lbn-ft)
Untere Verschraubung: 50 Nm (36 lbn-ft)

Die Abbildungen zeigen die spezifischen Montagepunkte für die verschiedenen Ventiltypen (TEA, TEAT, TEVA, TEAQ).

Teileübersicht

Der Reparatursatz enthält verschiedene Dichtungen und Komponenten, die je nach Ventilgröße (20 oder 85) variieren können:

Position 1-7: Dichtungen und Kleinteile.
Materialien: Aluminium (Alu.) und Faser (Fibre).
Hinweis: Achten Sie auf die korrekte Zuordnung der Teile gemäß der beiliegenden Teileliste, da einige Teile spezifisch für bestimmte Größen oder Modelle sind.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob die Drehmomente von 90 Nm und 50 Nm korrekt eingehalten wurden.

Falsche Teilezuordnung

Stellen Sie sicher, dass die Dichtungen gemäß der Ventilgröße (20 oder 85) korrekt ausgewählt wurden.

Vor der Verwendung

Identifizieren Sie den Ventiltyp (TEA, TEAT, TEVA, TEAQ).
Bestimmen Sie die Ventilgröße (20 oder 85).
Stellen Sie sicher, dass ein kalibrierter Drehmomentschlüssel verfügbar ist.
Vergleichen Sie die vorhandenen Teile mit der Teileliste im Dokument.
