Installationsanleitung für Danfoss 032F2329 EVRA Reparaturset
Schnellstartanleitung für das Danfoss 032F2329 Reparaturset für EVRA und EVRS Ventile der Größe 3. Enthält eine Übersicht der enthaltenen Ersatzteile und deren Zuordnung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Reparaturset mit der Artikelnummer 032F2329. Es ist spezifisch für die Wartung und Reparatur von EVRA- und EVRS-Magnetventilen der Größe 3 konzipiert. Die Anleitung bietet eine visuelle Übersicht der enthaltenen Komponenten und deren korrekte Positionierung innerhalb des Ventilgehäuses.
Inhalt des Reparatursets
Das Set enthält alle notwendigen Dichtungen und Verschleißteile für eine fachgerechte Instandsetzung. Die Komponenten sind wie folgt spezifiziert:
- 1x Ankerrohr (für AC/DC, 42 mm / 1.65 Zoll)
- 1x Dichtring (Durchmesser 14 mm / 0.56 Zoll, Material: Aluminium)
- 1x Dichtring (Durchmesser 27 mm / 1.04 Zoll, Material: Aluminium)
- 1x Dichtring (Durchmesser 2.6 mm / 0.10 Zoll, Material: Aluminium)
- 1x Dichtring (Durchmesser 10 mm / 0.4 Zoll, Material: Aluminium)
- 2x Dichtringe (Durchmesser 32 mm / 1.26 Zoll, Material: Faser)
Montagehinweise

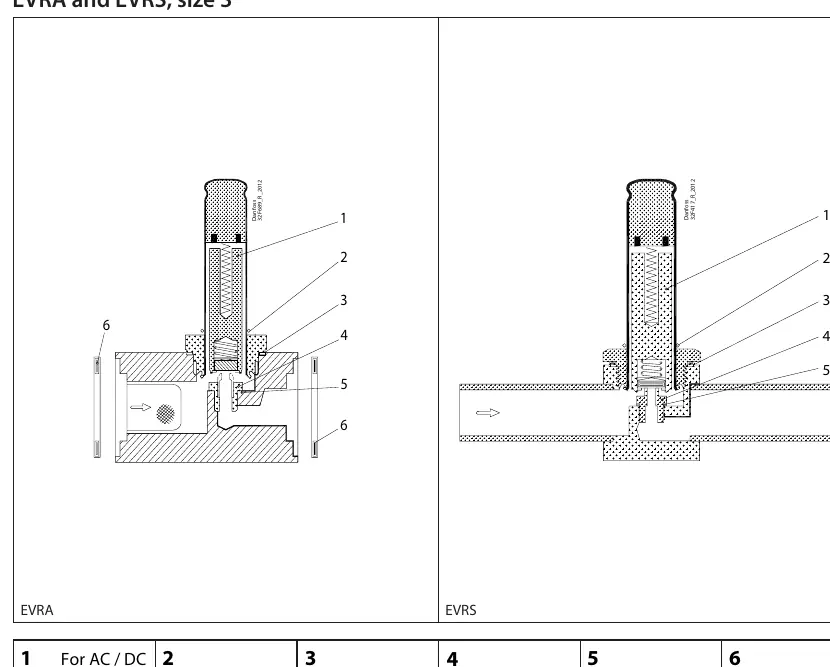

Die beiliegenden Diagramme zeigen die Explosionszeichnung der EVRA- und EVRS-Ventile. Achten Sie bei der Montage darauf, dass die Dichtungen gemäß der nummerierten Darstellung (1 bis 6) korrekt in die entsprechenden Nuten und Sitze des Ventilgehäuses eingelegt werden. Stellen Sie sicher, dass alle alten Dichtungsreste vor dem Einbau der neuen Komponenten vollständig entfernt wurden, um eine einwandfreie Abdichtung zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Reparatur
Stellen Sie sicher, dass alle Dichtflächen sauber sind und die Dichtringe (insbesondere die Faser- und Aluminiumringe) korrekt in ihren Sitzen positioniert wurden.
Falsche Zuordnung der Dichtringe
Vergleichen Sie die Durchmesser der Dichtringe mit den Angaben in der Anleitung (14mm, 27mm, 2.6mm, 10mm, 32mm), um Verwechslungen zu vermeiden.
Vor der Verwendung
- Identifizieren Sie das Ventilmodell (EVRA oder EVRS Größe 3).
- Prüfen Sie den Lieferumfang auf Vollständigkeit gemäß der Stückliste.
- Reinigen Sie das Ventilgehäuse gründlich von Ablagerungen.
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Reparatur beginnen.
Abbildungen und Diagramme
- Die Nummern 1-6 im Diagramm korrespondieren direkt mit den in der Tabelle aufgeführten Ersatzteilen.
- Die Pfeile im Diagramm zeigen die Durchflussrichtung und die Einbaulage der internen Komponenten.
Modellkompatibilität
- Nur für EVRA und EVRS Ventile der Größe 3.
- Das Ankerrohr ist für AC- und DC-Spulen gleichermaßen geeignet.
