Reparaturset-Anleitung für Danfoss 027F3157
Schnelle Anleitung für das Danfoss 027F3157 Reparaturset für PM, PML und PMLX Ventile der Größe 100. Enthält Explosionszeichnungen und eine detaillierte Übersicht aller enthaltenen Dichtungen und Ersatzteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Reparaturset mit der Artikelnummer 027F3157, das für die Danfoss-Ventilserien PM, PML und PMLX in der Größe 100 vorgesehen ist. Die Anleitung bietet eine visuelle Übersicht über die Positionierung der Ersatzteile innerhalb der Ventilgehäuse sowie eine vollständige Liste der im Set enthaltenen Komponenten.

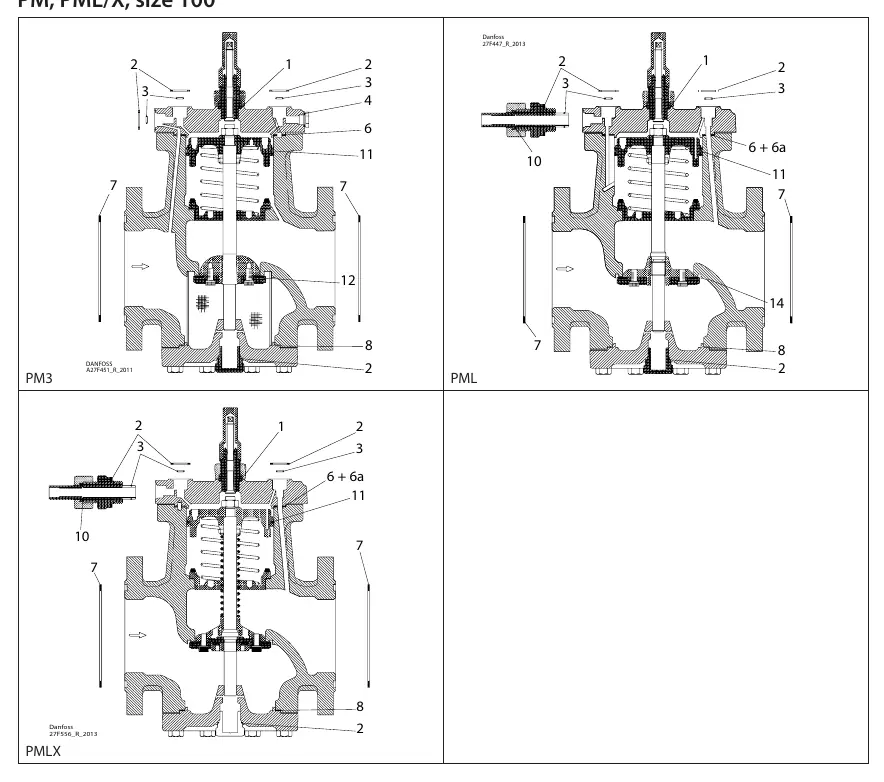

Explosionszeichnungen der Ventile
Die beiliegenden Diagramme zeigen die korrekte Anordnung der Dichtungen und Bauteile für die verschiedenen Ventiltypen:
- PM3: Detaillierte Darstellung der internen Komponenten und Dichtungsringe.
- PML: Spezifische Anordnung für das PML-Ventilgehäuse.
- PMLX: Spezifische Anordnung für das PMLX-Ventilgehäuse.
Die Zahlen in den Zeichnungen korrespondieren mit den in der Teileliste aufgeführten Komponenten.

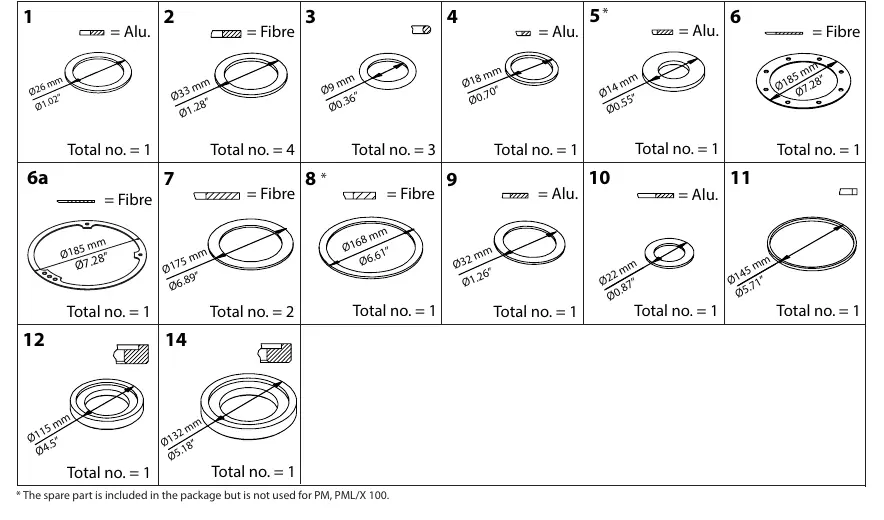

Übersicht der Ersatzteile
Das Reparaturset enthält eine Vielzahl von Dichtungen aus Aluminium (Alu.) und Fasermaterial (Fibre). Die folgende Liste gibt einen Überblick über die enthaltenen Teile:
- Dichtungen in verschiedenen Durchmessern (von 9 mm bis 185 mm).
- Materialspezifikationen für jede Dichtung (Aluminium oder Faser).
- Mengenangaben für jedes Bauteil.
Hinweis: Einige im Paket enthaltene Ersatzteile sind für andere Ventilgrößen vorgesehen und werden bei den Modellen PM, PML/X 100 nicht verwendet. Achten Sie bei der Montage auf die korrekte Zuordnung der Durchmesser und Materialien gemäß den beiliegenden Diagrammen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Unklare Zuordnung der Dichtungen
Vergleichen Sie den Durchmesser der Dichtung mit den Angaben in der Teileliste und der Explosionszeichnung des jeweiligen Ventiltyps (PM, PML oder PMLX).
Teile bleiben nach der Reparatur übrig
Einige Teile im Set sind für andere Ventilgrößen gedacht und werden bei der Größe 100 nicht benötigt. Prüfen Sie die Fußnote in der Teileliste.
Vor der Verwendung
- Identifizieren Sie den Ventiltyp (PM3, PML oder PMLX).
- Stellen Sie sicher, dass das Ventil drucklos und sicher vom System getrennt ist.
- Vergleichen Sie die ausgebauten Altteile mit den neuen Dichtungen aus dem Set.
- Prüfen Sie, ob die Dichtung aus Aluminium oder Fasermaterial besteht.
Technische Daten in der Praxis
- Alu. (Aluminium)
- Dichtungsmaterial für spezifische metallische Dichtflächen.
- Fibre (Fasermaterial)
- Dichtungsmaterial für Standard-Dichtverbindungen.
Abbildungen und Diagramme
- Die Zahlen 1 bis 14 in den Zeichnungen markieren die exakten Einbaupositionen der Dichtungen.
- Pfeile in den Zeichnungen zeigen die Durchflussrichtung bzw. die Montageorientierung an.
Modellkompatibilität
- Das Set 027F3157 ist ausschließlich für PM, PML und PMLX Ventile der Größe 100 ausgelegt.
Autor der Aufbereitung
Markus Weber
Dokumentationsanalyst
Bereitet PDF-Handbücher für klare Produktseiten auf und achtet darauf, dass technische Angaben präzise und nachvollziehbar bleiben.
