Reparaturset für Danfoss 027F3156 PM, PML/X Größe 80
Ein Leitfaden für das Reparaturset 027F3156 für Danfoss PM, PML und PMLX Ventile der Größe 80. Enthält Explosionszeichnungen, Dichtungsspezifikationen und eine Übersicht der enthaltenen Ersatzteile.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Verwendung des Reparatursets mit der Codenummer 027F3156 für Danfoss-Ventile der Typen PM, PML und PMLX in der Größe 80. Es dient als Referenz für die korrekte Platzierung der Dichtungen und Ersatzteile während der Wartung oder Reparatur.

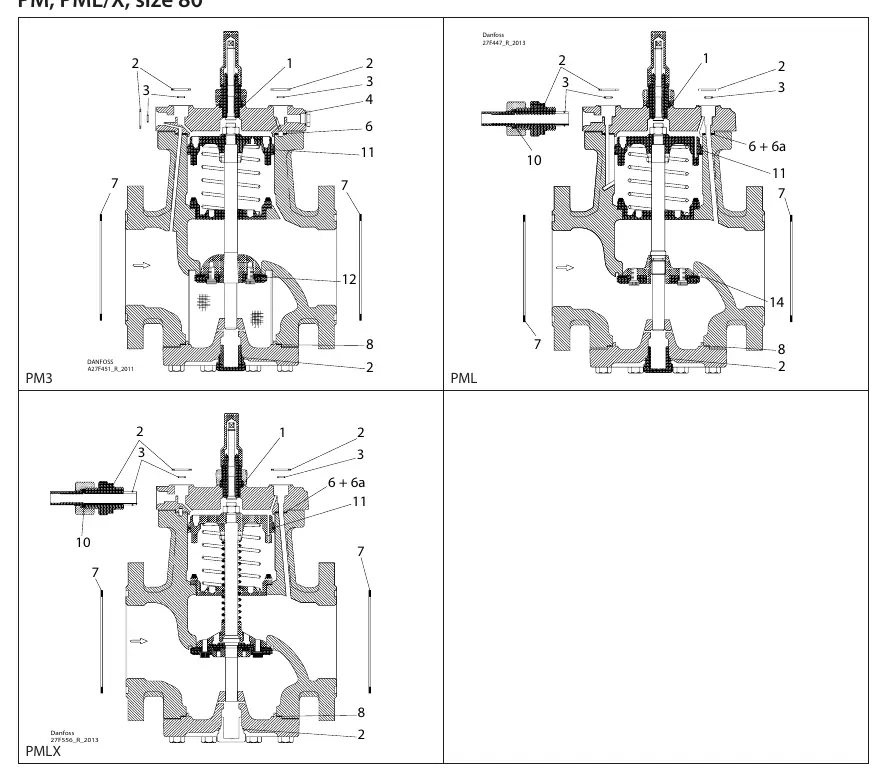

Explosionszeichnungen
Die Anleitung enthält spezifische Explosionszeichnungen für die drei Ventiltypen:
- PM3: Detaillierte Darstellung der internen Komponenten und Dichtungsanordnung.
- PML: Spezifische Anordnung der Dichtungen für das PML-Modell.
- PMLX: Darstellung der Komponentenkonfiguration für das PMLX-Modell.
Die Nummern in den Zeichnungen korrespondieren mit den im Set enthaltenen Ersatzteilen.

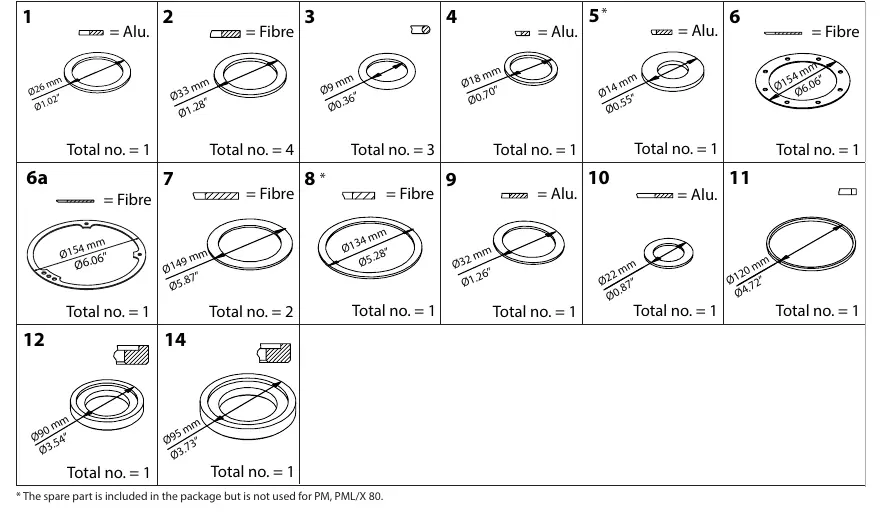

Inhalt des Reparatursets
Das Set enthält verschiedene Dichtungen aus Aluminium (Alu.) und Fasermaterial (Fibre). Die folgende Übersicht hilft bei der Identifizierung der Teile:
- Dichtungen mit Durchmessern von 9 mm bis 154 mm.
- Materialspezifikationen für jede Komponente (Aluminium oder Faser).
- Hinweis: Einige im Paket enthaltene Ersatzteile sind für andere Modelle vorgesehen und werden bei den Ventilen PM, PML/X Größe 80 nicht verwendet (markiert mit einem Sternchen).
Wartungshinweise
Stellen Sie bei der Montage sicher, dass die Dichtungen gemäß den Explosionszeichnungen korrekt positioniert sind. Achten Sie auf die Materialunterschiede (Alu vs. Faser), da diese für die Dichtigkeit des Ventils entscheidend sind. Verwenden Sie nur die für das jeweilige Modell (PM, PML oder PMLX) spezifizierten Teile.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile bleiben nach der Reparatur übrig.
Einige Teile im Set sind für andere Ventiltypen vorgesehen und werden bei PM, PML/X Größe 80 nicht benötigt.
Vor der Verwendung
- Identifizieren Sie den Ventiltyp (PM, PML oder PMLX).
- Vergleichen Sie die vorhandenen Dichtungen mit der Liste der enthaltenen Teile.
- Stellen Sie sicher, dass die Arbeitsumgebung sauber ist.
- Prüfen Sie die Explosionszeichnung für Ihr spezifisches Modell.
Technische Daten in der Praxis
- Alu. (Aluminium)
- Materialtyp für spezifische Dichtungsringe.
Abbildungen und Diagramme
- Die Nummern 1 bis 14 in den Zeichnungen verweisen auf die spezifischen Dichtungsringe und Komponenten.
- Die Pfeile in den Zeichnungen zeigen die Flussrichtung oder die Montageorientierung der Bauteile an.
Modellkompatibilität
- Dieses Set ist spezifisch für PM, PML und PMLX Ventile der Größe 80.
- Teile mit einem Sternchen (*) in der Liste sind nicht für dieses Modell geeignet.
