Reparatursatz für Danfoss 032F2335 EVRA Größe 40
Schnelle Anleitung für den Danfoss 032F2335 Reparatursatz für EVRA-Ventile der Größe 40. Enthält eine detaillierte Übersicht der enthaltenen Dichtungen, Komponenten und deren Einbaupositionen.
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für den Danfoss Reparatursatz mit der Artikelnummer 032F2335, der speziell für EVRA-Ventile der Größe 40 entwickelt wurde. Die Anleitung bietet eine visuelle Übersicht über alle im Set enthaltenen Komponenten, deren exakte Position im Ventilgehäuse sowie die erforderliche Anzahl der jeweiligen Teile.
Komponenten und Einbau
Der Reparatursatz enthält verschiedene Dichtungen, O-Ringe und mechanische Bauteile. Die beiliegende Explosionszeichnung zeigt die Zuordnung der Teile zu den entsprechenden Positionen im Ventil:
- Position 1: Dichtring (1 Stück, Ø 14 mm)
- Position 2: Dichtring (2 Stück, Ø 27 mm, Aluminium)
- Position 3: Dichtring (1 Stück, Ø 10 mm, Aluminium)
- Position 4: Dichtring (2 Stück, Ø 66 mm)
- Position 5: Dichtring (1 Stück, Ø 42 mm)
- Position 7: Ventilkomponente (1 Stück, Länge 42,5 mm)
- Position 8: Schraube/Bolzen (1 Stück, Ø 3,3 mm)
- Position 9: Dichtring (1 Stück, Ø 44 mm, Stahl)
- Position 10: Gehäusekomponente (1 Stück)
- Position 11: Dichtring (1 Stück, Ø 4 mm)
Stellen Sie bei der Montage sicher, dass alle Dichtungen korrekt in den vorgesehenen Nuten sitzen und die Aluminium- sowie Stahldichtringe an den spezifizierten Positionen verwendet werden, um die Dichtigkeit des Ventils zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach dem Zusammenbau
Überprüfen Sie, ob alle Dichtringe (Positionen 1-5, 9, 11) korrekt in ihren Nuten sitzen und nicht gequetscht wurden.
Verwechslung der Dichtringe
Achten Sie auf die Materialkennzeichnung (Aluminium vs. Stahl) und die spezifischen Durchmesser, wie in der Explosionszeichnung angegeben.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Reparatur beginnen.
- Vergleichen Sie die entnommenen Altteile mit der Stückliste im PDF.
- Reinigen Sie die Dichtflächen gründlich von Ablagerungen.
- Prüfen Sie, ob alle 11 Positionen des Reparatursatzes vollständig vorhanden sind.
Technische Daten in der Praxis
- Aluminium-Dichtringe
- Spezielle Dichtungen (Pos. 2, 3), die für die Abdichtung bestimmter Ventilkomponenten erforderlich sind.
- Stahl-Dichtring
- Dichtring (Pos. 9, Ø 44 mm) für hochbelastete Verbindungsstellen.
Abbildungen und Diagramme

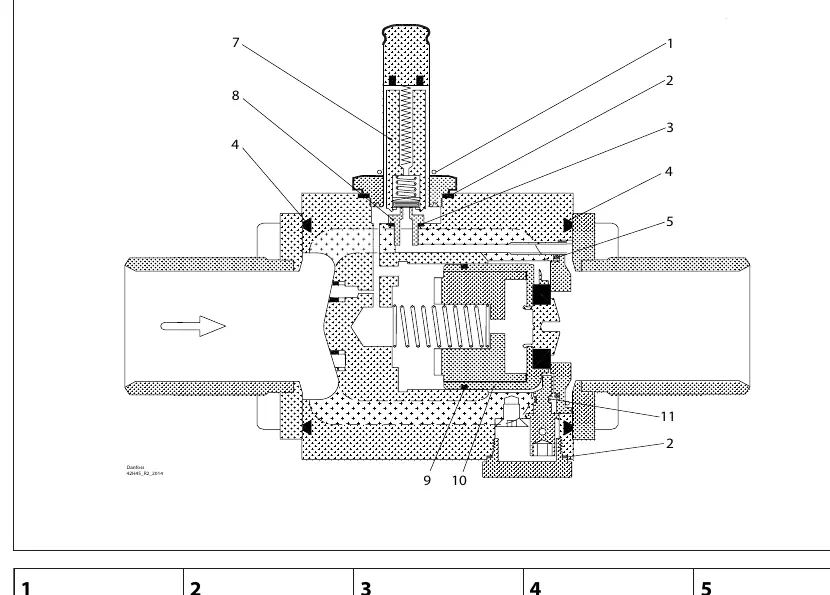

- Die Explosionszeichnung zeigt die Anordnung der Bauteile von 1 bis 11 innerhalb des EVRA 40 Ventilgehäuses.
- Die Pfeile im Diagramm geben die Durchflussrichtung des Mediums an.
Modellkompatibilität
- Dieser Reparatursatz ist ausschließlich für Danfoss EVRA-Ventile der Größe 40 bestimmt.
