Installationsanleitung für Danfoss Icon™ Display 24V Raumthermostat
Erfahren Sie, wie Sie den Danfoss Icon™ Display 24V Raumthermostat installieren, konfigurieren und das Installationsmenü für erweiterte Einstellungen wie Bodenfühler-Modi und Kühlungssteuerung nutzen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Konfiguration des Danfoss Icon™ Display 24V Raumthermostats. Die Installation sollte gemäß den Schritten 1 bis 9 erfolgen, während die Schritte 10 bis 12 die Demontage erläutern. Ein optionaler Bodenfühler muss zwingend in einem Schutzrohr verlegt werden.
Installation und Montage
Die Montage erfolgt in mehreren Schritten, wobei auf die korrekte Verkabelung geachtet werden muss. Die Thermostate können sowohl in einer Bus-Konfiguration als auch in einer Stern-Konfiguration angeschlossen werden. Weitere Details hierzu finden sich in der Installationsanleitung des Hauptreglers.
Installationsmenü
Um das Menü Einstellungen zu öffnen, halten Sie die entsprechende Taste gedrückt. Durch erneutes Drücken und Halten gelangen Sie in das Installationsmenü (Installer Menu), das folgende Optionen bietet:
- ME.1: Begrenzung des Raumtemperaturbereichs.
- ME.2: Produktinformationen und Versionsnummer.
- ME.3: Verbindungstest zum Hauptregler (Ergebnis in Prozent; 80 % oder höher gilt als sehr gute Verbindung).
- ME.4: Bodenfühlermodus: Komfortmodus (Raum- und Bodenfühler), Bodenfühlermodus (nur Bodenfühler) oder Dual-Modus (Kombination aus Heizkörpern und Fußbodenheizung).
- ME.5: Einstellung der Min.- und Max.-Bodentemperatur.
- ME.6: Referenzraum-Funktion (ON/OFF) für die Umschaltung zwischen Heizen und Kühlen.
- ME.7: Kühlung aktivieren/deaktivieren (z. B. für Badezimmer).
Kontakt
Bei technischen Fragen wenden Sie sich bitte an den Danfoss Kundenservice unter der E-Mail-Adresse [email protected] oder telefonisch unter +420 228 887 666.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Verbindung zum Hauptregler ist schwach
Führen Sie den Verbindungstest (ME.3) durch. Ein Wert unter 80 % deutet auf eine schwache Verbindung hin.
Bodenfühler funktioniert nicht korrekt
Stellen Sie sicher, dass der optionale Bodenfühler in einem Schutzrohr verlegt wurde.
Vor der Verwendung
- Stellen Sie sicher, dass die 24V-Spannungsversorgung korrekt angeschlossen ist.
- Prüfen Sie, ob der Bodenfühler (falls verwendet) korrekt in einem Schutzrohr liegt.
- Entscheiden Sie sich für eine Bus- oder Stern-Verkabelung gemäß Hauptregler-Anleitung.
- Stellen Sie sicher, dass der Mindestabstand von 5 cm für die Verkabelung eingehalten wird.
Technische Daten in der Praxis
- Temperaturbereich
- Einstellbar zwischen 5 °C und 35 °C.
- Bodenfühler-Widerstand
- 47 kΩ bei 25 °C.
- Verbindungstest
- Prozentuale Anzeige der Signalstärke zum Hauptregler (0-100 %).
Abbildungen und Diagramme

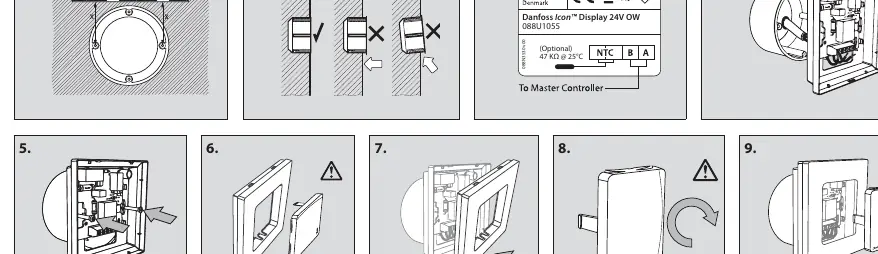

- Schritte 1-9: Montageanleitung für das Gehäuse und die Wandbefestigung.
- Schritt 3: Anschlussplan für den optionalen Bodenfühler.
- Schritte 10-12: Anleitung zur Demontage des Thermostats.
- Schritt 13: Hinweis zur korrekten Kabelführung mit Mindestabstand.
Modellkompatibilität
- Kompatibel mit Danfoss Icon™ 24V Systemen.
- Unterstützt optionale Bodenfühler mit 47 kΩ bei 25 °C.
