Installationsanleitung für Danfoss 068G2051 Reparaturset für Drosselblenden

Erfahren Sie, wie Sie das Danfoss 068G2051 Reparaturset für Drosselblenden korrekt installieren. Diese Anleitung enthält wichtige Drehmomentvorgaben und eine Übersicht der enthaltenen Dichtungen und Komponenten für die Modelle TEA, TEAT...

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationsanleitung für das Reparaturset der Drosselblende (Orifice) für die Danfoss-Ventilserien TEA, TEAT, TEVA und TEAQ (Größen 20 und 85). Es enthält spezifische Anweisungen zur Montage der Komponenten sowie die erforderlichen Anzugsdrehmomente für eine sichere Installation.

Montage und Anzugsdrehmomente

Bei der Installation der Reparaturkomponenten müssen die folgenden Drehmomente strikt eingehalten werden, um die Dichtigkeit und Funktion des Ventils zu gewährleisten:

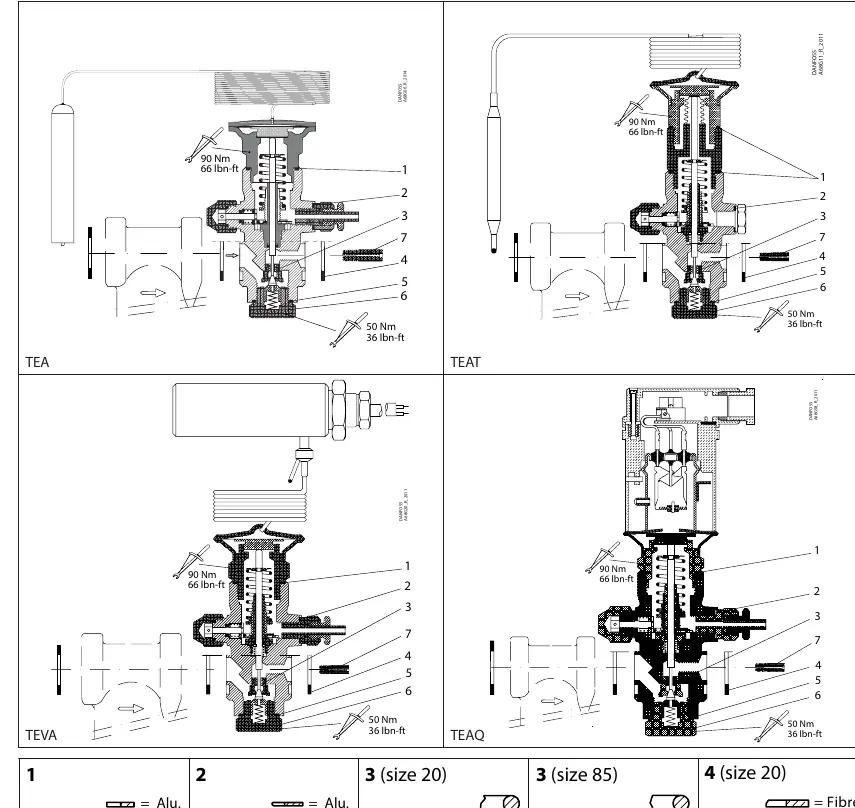

Explosionszeichnungen der Ventilserien TEA, TEAT, TEVA und TEAQ mit Drehmomentvorgaben.

Oberer Bereich (Ventilkopf): 90 Nm (66 lbn-ft)
Unterer Bereich (Drosselblenden-Einsatz): 50 Nm (36 lbn-ft)

Die Abbildungen in der Anleitung zeigen die exakte Positionierung der Bauteile 1 bis 7 innerhalb der jeweiligen Ventilgehäuse. Achten Sie beim Zusammenbau auf die korrekte Reihenfolge der Dichtungen und Metallringe.

Komponentenübersicht

Das Reparaturset enthält verschiedene Dichtungsringe aus Aluminium und Faserwerkstoffen, die je nach Ventilgröße (20 oder 85) variieren:

Dichtungen mit Durchmessern von 8 mm bis 39 mm.
Spezifische Dichtungsanzahlen pro Set (z.B. 2x 36mm Alu-Dichtungen, 3x 32mm oder 39mm Faser-Dichtungen).
Ein spezieller Einsatz (Teil 6) und ein zusätzliches Bauteil (Teil 7), welches ausschließlich im Set 068G2050 enthalten ist.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob die Anzugsdrehmomente von 90 Nm oben und 50 Nm unten korrekt eingehalten wurden.

Falsche Dichtungsgröße

Stellen Sie sicher, dass Sie die für Ihre Ventilgröße (20 oder 85) spezifischen Dichtungen gemäß der beiliegenden Übersicht verwenden.

Vor der Verwendung

Identifizieren Sie Ihr Ventilmodell (TEA, TEAT, TEVA oder TEAQ).
Prüfen Sie die Ventilgröße (20 oder 85).
Stellen Sie sicher, dass ein Drehmomentschlüssel für die Werte 50 Nm und 90 Nm vorhanden ist.
Vergleichen Sie die entnommenen Altteile mit der Stückliste im Reparaturset.
