Installationsanleitung für Danfoss RA-DV Dynamic Valve Service-Kit

Erfahren Sie, wie Sie das Service-Kit für das Danfoss RA-DV Dynamic Valve korrekt installieren. Diese Anleitung enthält Schritt-für-Schritt-Anweisungen zum Austausch von Dichtungen, Reglern und Ventileinsätzen sowie wichtige...

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des Service-Kits für das Danfoss RA-DV Dynamic Valve. Es ist zwingend erforderlich, die angegebenen Drehmomente bei der Montage einzuhalten, um die Funktion des Ventils zu gewährleisten und Undichtigkeiten zu vermeiden. Die Anleitung richtet sich an Fachpersonal für die Wartung und Instandsetzung.

Lieferumfang

Das Service-Kit enthält folgende Komponenten:

Komponenten des Service-Kits
Komponenten des Service-Kits
  • a) Dławiczka (Stopfbuchse)
  • b) Korpus górny (Ventiloberteil)
  • c) Kryza (Blende)
  • d) Regulator (Regler)

Installationsschritte

Befolgen Sie diese Schritte zur Wartung des Ventils:

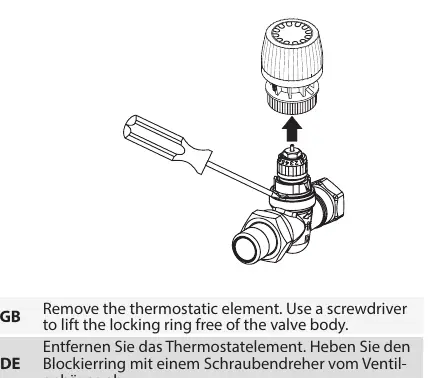

Entfernen des Thermostatelements
Entfernen des Thermostatelements
Einsetzen des neuen Reglers
Einsetzen des neuen Reglers
Montage des Ventiloberteils
Montage des Ventiloberteils

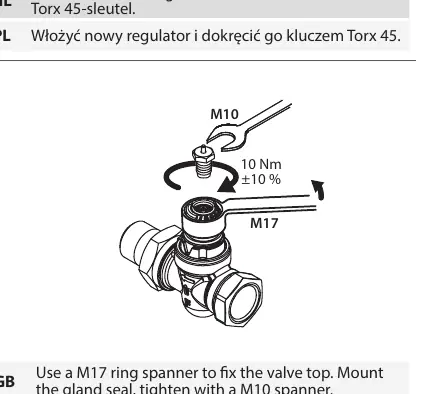

Fixierung und Montage der Stopfbuchse
Fixierung und Montage der Stopfbuchse
  1. Demontage: Entfernen Sie das Thermostatelement. Nutzen Sie einen Schraubendreher, um den Blockierring vom Ventilgehäuse zu heben.
  2. Einsatz lösen: Verwenden Sie einen M18-Ringschlüssel, um den Einsatz herauszudrehen.
  3. Regler entfernen: Nutzen Sie einen Torx 45-Schlüssel, um den Regler herauszudrehen.
  4. Reinigung: Reinigen Sie das Ventilgehäuse gründlich vor der Montage der neuen Teile.
  5. Regler einsetzen: Setzen Sie den neuen Regler ein und ziehen Sie ihn mit einem Torx 45-Schlüssel fest (2-3 Nm).
  6. Ventiloberteil montieren: Montieren Sie das Ventiloberteil und ziehen Sie es mit einem M18-Ringschlüssel fest (35 Nm ±10%).
  7. Abschluss: Fixieren Sie das Ventiloberteil mit einem M17-Ringschlüssel. Montieren Sie die Dławiczka (Stopfbuchse) und ziehen Sie diese mit einem M10-Schlüssel fest (10 Nm ±10%).

Technische Daten und Drehmomente

Für eine korrekte Funktion sind folgende Anzugsdrehmomente einzuhalten:

  • Regler: 2-3 Nm
  • Ventiloberteil: 35 Nm ±10%
  • Dławiczka (Stopfbuchse): 10 Nm ±10%

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Undichtigkeit nach der Montage

Überprüfen Sie, ob die Dławiczka (Stopfbuchse) mit dem korrekten Drehmoment von 10 Nm angezogen wurde.

Ventil lässt sich nicht korrekt einstellen

Stellen Sie sicher, dass der Regler korrekt mit 2-3 Nm angezogen wurde und keine Verschmutzungen im Ventilgehäuse verblieben sind.

Vor der Verwendung

  • Werkzeuge bereitstellen: Schraubendreher, M18-Ringschlüssel, M17-Ringschlüssel, M10-Schlüssel, Torx 45-Schlüssel.
  • Ventilgehäuse vor der Montage reinigen.
  • Altes Thermostatelement entfernen.
  • Sicherstellen, dass das korrekte Service-Kit für das RA-DV Dynamic Valve vorliegt.

Abbildungen und Diagramme

  • Schritt 1 zeigt die Komponenten des Service-Kits.
  • Schritt 2 zeigt das Entfernen des Thermostatelements.
  • Schritt 7 und 8 zeigen die korrekte Verwendung der Schlüssel für die finalen Drehmomente.

Modellkompatibilität

  • Geeignet für Danfoss RA-DV Dynamic Valve Modelle: 013G7831, 013G7980, 015G0899.
