Installationsanleitung für Danfoss ECA 30 / 31 Montagerahmen 087H3236
Erfahren Sie, wie Sie den Danfoss ECA 30 / 31 Montagerahmen (087H3236) korrekt installieren. Diese Anleitung enthält die notwendigen Schritte für den Wandeinbau und die Abmessungen.
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Der Danfoss ECA 30 / 31 Montagerahmen (Code 087H3236) dient zur fachgerechten Wandmontage der entsprechenden Steuergeräte. Die Außenabmessungen des Rahmens betragen 96 mm in der Höhe und 144 mm in der Breite, bei einer Tiefe von 28 mm. Stellen Sie sicher, dass der Wandausschnitt präzise vorbereitet ist, um eine korrekte Passform zu gewährleisten.

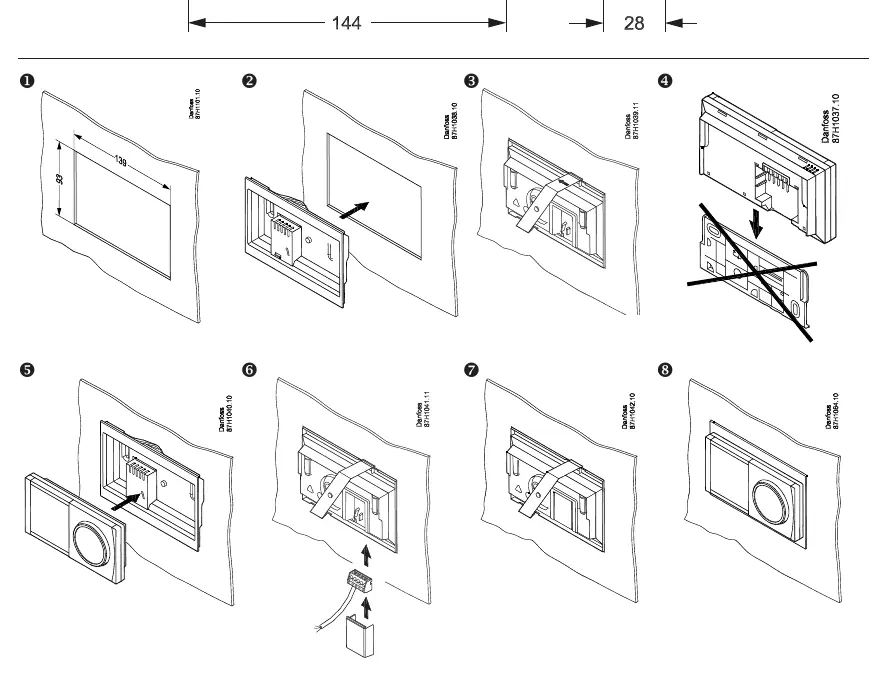

Installationsschritte
- Bereiten Sie den Wandausschnitt vor. Die erforderliche Breite beträgt 139 mm.
- Setzen Sie den Montagerahmen in die Öffnung ein.
- Sichern Sie den Rahmen in der Wand.
- Setzen Sie das Gerät vorsichtig in den Rahmen ein. Achten Sie darauf, keine Gewalt anzuwenden.
- Bringen Sie die Abdeckung bzw. den Rahmenabschluss an.
- Schließen Sie das Kabel an die entsprechende Schnittstelle an.
- Führen Sie die finale Montage durch.
- Die Installation ist abgeschlossen.
