Installationsanleitung für Danfoss 018F6857 Magnetspule
Schnellstartanleitung für die Installation und Wartung der Danfoss Magnetspulen der Serien BB, BG, BQ, BT, BU, BY und BN. Enthält technische Daten, Anschlussdiagramme und Sicherheitshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für die Danfoss Magnetspulen der Typen BB, BG, BQ, BT, BU, BY und BN. Die Installation und Wartung darf ausschließlich durch qualifiziertes Fachpersonal erfolgen. Vor der Demontage der Spule muss die Stromversorgung zwingend unterbrochen werden.
Installation und Montage
Die Spulen sind für integrierte, eingebaute oder unabhängig montierte Anwendungen (IP65/IP67) vorgesehen. Bei unabhängiger Montage muss der Endanwender eine Kunststoff-Kabelverschraubung mit Zugentlastung verwenden. Die Stecker können bis zu 10 Mal montiert bzw. demontiert werden.
Anschluss und Verkabelung

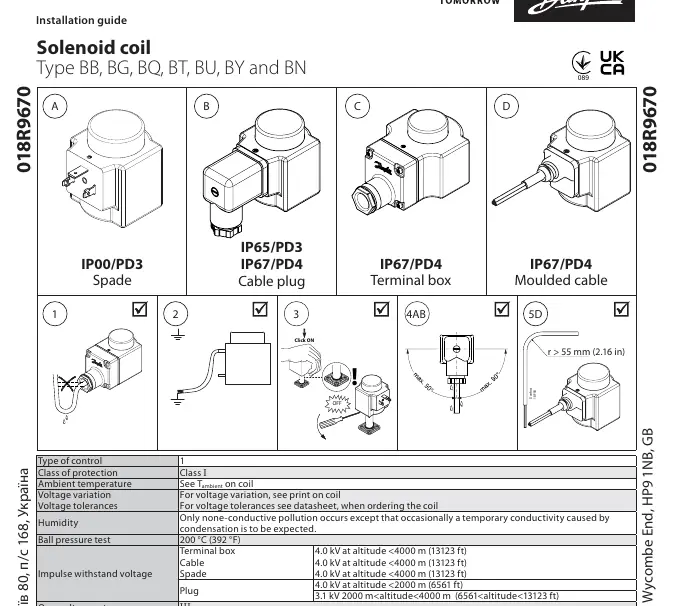

Die Anleitung bietet spezifische Montageschritte für verschiedene Anschlusstypen (Kabelstecker, Klemmenkasten, vergossenes Kabel):
- Klemmenkasten: Geeignet für Kabeldurchmesser von 6,6 bis 11 mm und Leiterquerschnitte von 0,75 bis 1,5 mm².
- Vergossenes Kabel: Das Kabel ist fest mit der Spule verbunden und kann nicht ausgetauscht werden. Bei Beschädigung muss die gesamte Einheit entsorgt werden.
- Drehmomente: Achten Sie bei der Montage der Verschraubungen auf die in den Diagrammen angegebenen Drehmomentbereiche (z. B. 40-50 Ncm für Kabelstecker, bis zu 370 Ncm für Gehäuseschrauben).
Sicherheit und Betrieb
- Umgebungsbedingungen: Vermeiden Sie den direkten Kontakt mit alkalischen Stoffen; neutrale Umgebungen werden empfohlen.
- Temperatur: Die Oberflächentemperatur muss bei unabhängig montierten Steuerungen abgedichtet werden, wenn 85 °C überschritten werden.
- Schutzart: Je nach Modell variiert die Schutzart von IP00 bis IP67.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kabel am vergossenen Modell beschädigt
Das Kabel kann nicht ersetzt werden; die gesamte Spule muss ausgetauscht werden.
Überhitzung bei unabhängiger Montage
Wenn die Spulentemperatur 85 °C übersteigt, muss die Steuerung abgedichtet werden.
Vor der Verwendung
- Stromversorgung vor Montage oder Demontage trennen
- Geeignete Kabelverschraubung mit Zugentlastung bei unabhängiger Montage verwenden
- Kabeldurchmesser für Klemmenkasten prüfen (6,6 - 11 mm)
- Leiterquerschnitt für Klemmenkasten prüfen (0,75 - 1,5 mm²)
- Umgebung auf alkalische Einflüsse prüfen
Technische Daten in der Praxis
- IP-Schutzart
- Gibt den Schutz gegen Fremdkörper und Wasser an (z.B. IP67 für staubdicht und Schutz gegen zeitweiliges Untertauchen).
- Impulsspannungsfestigkeit
- Maximale Spannungsspitze, die das Gerät je nach Montagehöhe und Anschlusstyp aushält (bis zu 4,0 kV).
- Drehmoment (Ncm)
- Vorgeschriebene Anzugskraft für Schraubverbindungen, um Dichtigkeit und Kontakt zu gewährleisten.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Ausrichtung der Stecker (90°-Schritte möglich).
- Die Klick-Symbole markieren die korrekte Einrastposition bei der Montage.
Modellkompatibilität
- Nur für den Einsatz in neutralen Umgebungen empfohlen.
- Nicht für alkalische Bedingungen geeignet.
