Installationsanleitung für Danfoss HRB/HFE Kupplungs-Zubehör

Schnelle Installationsanleitung für die Danfoss HRB/HFE Kupplungs-Sets (082G4235, 082G4230). Erfahren Sie, wie Sie die Kupplung korrekt an HRB/HFE-Ventilen montieren und den Stellantrieb ausrichten.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

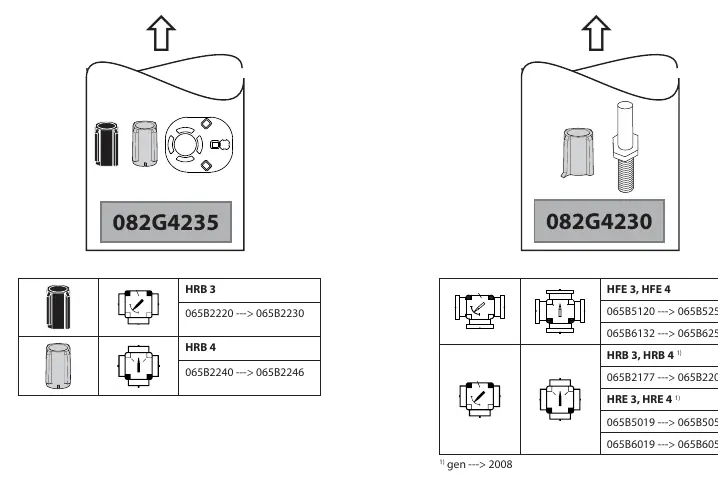

Übersicht der Kupplungs-Sets und Kompatibilitätstabelle

Seite 1

Seite 2

Seite 2

Wichtige Informationen zur Installation

Dieses Dokument enthält die Installationsanweisungen für die Kupplungs-Zubehörsets 082G4235 und 082G4230, die für die Montage von Stellantrieben auf Danfoss HRB- und HFE-Ventilen erforderlich sind. Stellen Sie vor Beginn sicher, dass Sie das korrekte Set für Ihr Ventilmodell ausgewählt haben.

Kompatibilität

Die Kupplungs-Sets sind für folgende Ventilserien ausgelegt:

HFE 3, HFE 4: Kompatibel mit den Ventilcodes 065B5120 bis 065B5250 und 065B6132 bis 065B6250.
HRB 3, HRB 4: Kompatibel mit den Ventilcodes 065B2177 bis 065B2206.
HRE 3, HRE 4: Kompatibel mit den Ventilcodes 065B5019 bis 065B5051 und 065B6019 bis 065B6051.

Installationsschritte

Vorbereitung: Identifizieren Sie das passende Kupplungs-Set anhand der Ventilserie und des Codes.

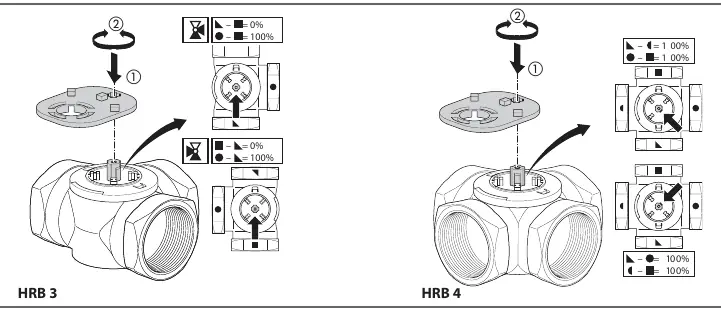

Ausrichtung: Platzieren Sie die Kupplungsplatte korrekt auf dem Ventil. Achten Sie auf die Ausrichtung (0% / 100% Markierungen), um die korrekte Funktion des Ventils sicherzustellen.

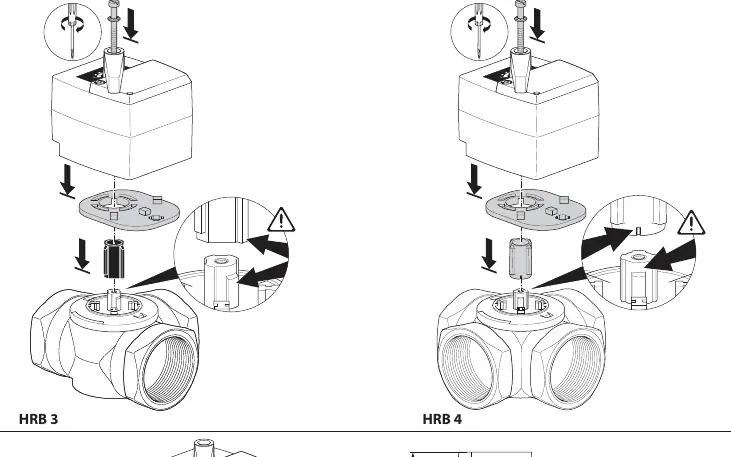

Montage des Stellantriebs: Setzen Sie den Stellantrieb auf die Kupplung. Stellen Sie sicher, dass die Verbindung zwischen Stellantrieb und Ventilspindel korrekt einrastet.
Abschluss: Überprüfen Sie nach der Montage die Ausrichtung und Bewegungsfreiheit des Stellantriebs.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Stellantrieb lässt sich nicht montieren

Überprüfen Sie, ob die Kupplungsplatte korrekt ausgerichtet ist und ob das verwendete Kupplungs-Set (082G4235 oder 082G4230) für das spezifische Ventilmodell geeignet ist.

Falsche Ventilposition

Stellen Sie sicher, dass die Kupplungsplatte gemäß den 0% / 100% Markierungen auf dem Ventilgehäuse ausgerichtet wurde.

Vor der Verwendung

Identifizieren Sie das genaue Ventilmodell (HRB 3, HRB 4, HFE 3, HFE 4, HRE 3, HRE 4).
Wählen Sie das passende Kupplungs-Set (082G4235 oder 082G4230) basierend auf der Kompatibilitätstabelle.
Stellen Sie sicher, dass der Stellantrieb für die Montage vorbereitet ist.
Prüfen Sie die Ausrichtung der Ventilspindel vor der Montage.
