Installationsanleitung für Danfoss Twin Kit 086L1370

Schnellstartanleitung für die Installation des Danfoss Twin Kit 086L1370, inklusive elektrischer Anschlüsse, Konfiguration der Master/Slave-Einheiten und Inbetriebnahme.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument beschreibt die Installation des Danfoss Twin Kit, das es ermöglicht, eine bestehende Wärmepumpe (Master) um eine zusätzliche Außeneinheit (Slave) zu erweitern. Die Installation umfasst die mechanische Positionierung, die elektrische Verkabelung sowie die notwendigen Einstellungen im Steuerungssystem.

Sicherheitshinweise

  • Elektrische Installationen dürfen nur von autorisiertem Fachpersonal unter Einhaltung lokaler Vorschriften durchgeführt werden.
  • Vor Beginn der Arbeiten muss die Stromversorgung allpolig getrennt werden (Mindestkontaktöffnung 3 mm).
  • Das Produkt ist nicht für Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten ohne Aufsicht geeignet.

Installation des Twin Kit

Die Installation gliedert sich in drei Hauptschritte:

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

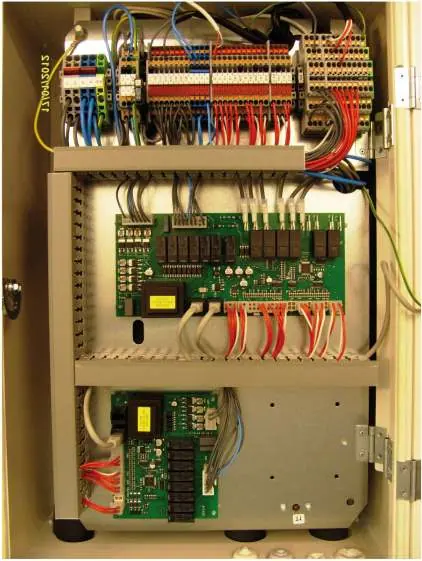

Komponenten in der Steuereinheit
Komponenten in der Steuereinheit
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10

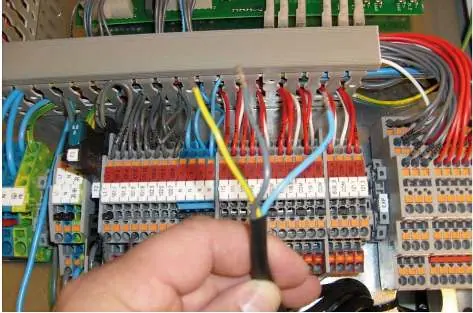

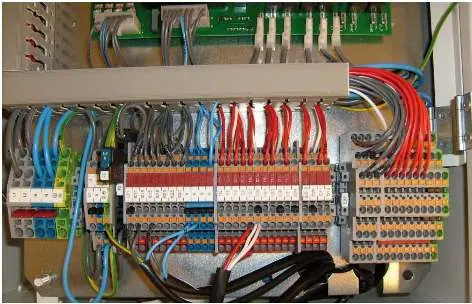

Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12

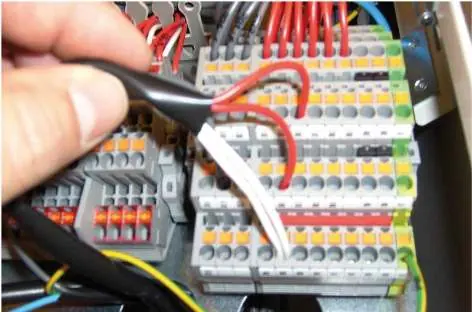

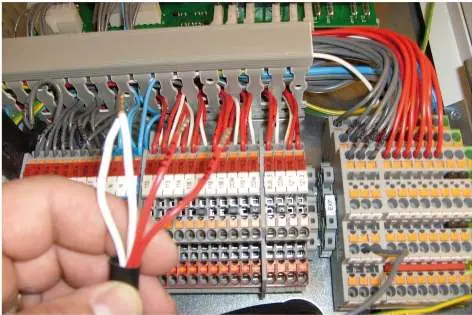

Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13

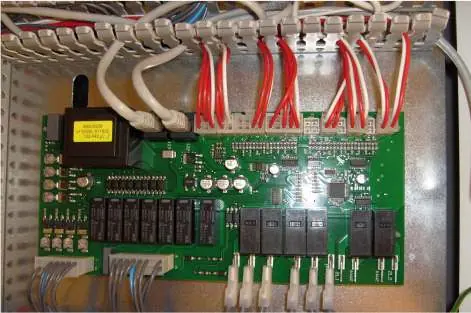

Zusätzliches Montagefoto von Seite 14
Zusätzliches Montagefoto von Seite 14
  1. Installation der Steuereinheit und der Master-Außeneinheit.
  2. Installation der zusätzlichen Slave-Außeneinheit.
  3. Installation der Erweiterungskarte und des Klemmenblocks mit Kabelbaum.

Elektrische Anschlüsse

Die Anleitung enthält detaillierte Anweisungen zur Verkabelung der Erweiterungskarte im Innenbereich sowie zur Verbindung der Master- und Slave-Einheiten. Dies umfasst:

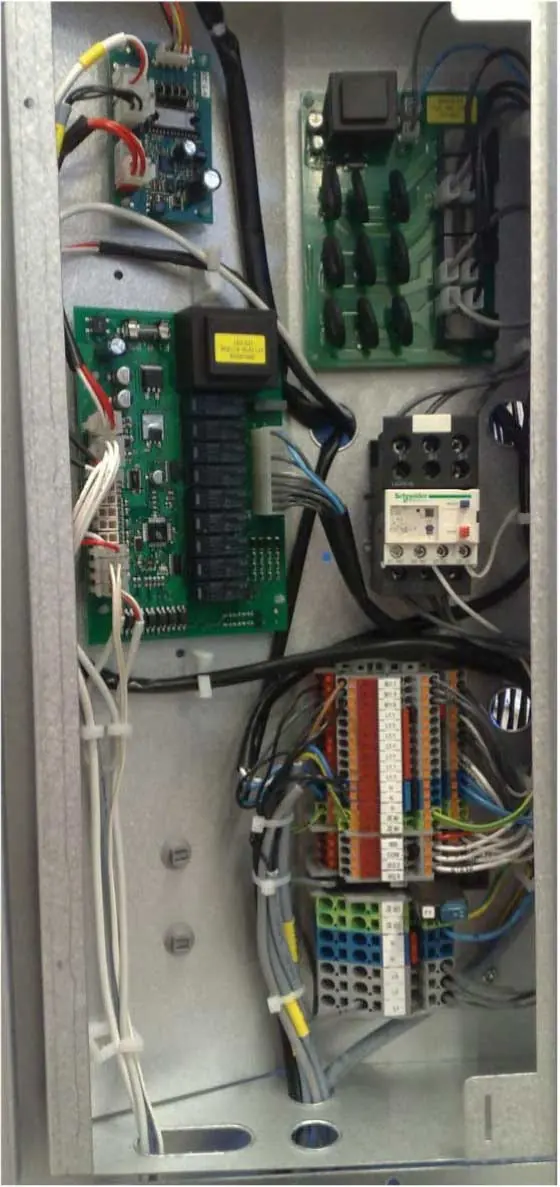

Komponenten im elektrischen Schrank der Außeneinheit
Komponenten im elektrischen Schrank der Außeneinheit
Anschluss des Kommunikationskabels
Anschluss des Kommunikationskabels
  • Anschluss der Zirkulationspumpe und 0-10V/Alarm-Signale.
  • Verkabelung der Slave-Sensoren und Master-Sensoren.
  • Verbindung der RJ-45-Kommunikationskabel zwischen den Einheiten.
  • Konfiguration der Dip-Schalter und Jumper in der Slave-Einheit.

Inbetriebnahme und Einstellungen

Nach der physischen Installation muss das System über das Menü der Steuereinheit konfiguriert werden:

  • Master-Einstellungen: Aktivierung des MASTER/SLAV-Modus und Konfiguration der Wärmequelle.
  • Slave-Einstellungen: Konfiguration der Slave-Einheit für den Betrieb.
  • Optionale Einstellungen: Anpassung für Warmwasser, Kühlung und elektrische Zusatzheizung.
  • Manuelle Tests: Überprüfung der Komponenten über das Menü MANUAL TEST.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

System erkennt Slave-Einheit nicht

Überprüfen Sie die RJ-45-Verkabelung zwischen HUB-Karte und Erweiterungskarte sowie die korrekte Dip-Schalter-Einstellung in der Slave-Einheit.

Fehlermeldung bei elektrischer Zusatzheizung

Stellen Sie sicher, dass die Konfiguration unter EXTERN AUX. HEATER korrekt aktiviert wurde.

Vor der Verwendung

  • Stromversorgung allpolig getrennt
  • Erweiterungskarte und Kabelbaum korrekt installiert
  • RJ-45-Kommunikationskabel zwischen Master und Slave verbunden
  • Dip-Schalter an der Slave-Einheit auf Position 2 gesetzt
  • Jumper von der EEV-Karte der Slave-Einheit entfernt

Technische Daten in der Praxis

MASTER/SLAV = ON
Aktiviert die Kommunikation zwischen den zwei Außeneinheiten.

Abbildungen und Diagramme

  • Fig. 1: Komponentenübersicht in der Steuereinheit (Erweiterungskarte, HUB-Karte).
  • Fig. 2: Komponentenübersicht im elektrischen Schrank der Außeneinheit.
  • Fig. 3: Systemübersicht der Twin-Kit-Installation mit Master und Slave.
  • 5.1: Schaltplan der elektrischen Verbindungen.

Modellkompatibilität

  • Nur für Wärmepumpen mit Master/Slave-Unterstützung.
  • Einige Schritte (z.B. Zirkulationspumpe) gelten nur für Steuereinheiten mit eingebauter Pumpe.
