Bedienungsanleitung für Danfoss 101N0210, 101N0220, 101N0300 und 101N0320 Elektronische...
Schnelle Anleitung zur Installation, Verkabelung und Konfiguration der Danfoss Elektronik-Steuerungen für BD35/50F Kompressoren. Enthält Schaltpläne, Batterieschutz-Einstellungen, Drehzahlregelung und Fehlerdiagnose-Tabellen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Installationsanweisungen für die Danfoss Elektronik-Steuerungen der Modelle 101N0210, 101N0220, 101N0300 und 101N0320 für BD35/50F Kompressoren. Die Steuerung ist für den Betrieb mit 12V oder 24V ausgelegt und verfügt über eine integrierte thermische Schutzfunktion.
Installation und Anschluss
Die Steuerung muss direkt an die Batterieklemmen angeschlossen werden. Achten Sie auf die korrekte Polarität (+ und -). Eine Verpolungsschutzschaltung ist integriert.
- Sicherung: Installieren Sie eine Sicherung in der Plusleitung so nah wie möglich an der Batterie. Empfohlen sind 15A für 12V-Systeme und 7,5A für 24V-Systeme.
- Schalter: Ein optionaler Schalter muss für mindestens 20A ausgelegt sein.
- Kabelquerschnitt: Verwenden Sie Kabelquerschnitte gemäß den Vorgaben für die jeweilige Kabellänge, um Spannungsabfälle zu vermeiden.
- Ventilator: Ein 12V-Ventilator kann zwischen den Klemmen + und F angeschlossen werden. Die Ausgangsspannung ist auf 12V geregelt, unabhängig von der Eingangsspannung.
Batterieschutz und Spannungsregelung
Die Abschalt- und Wiedereinschaltspannungen des Kompressors hängen von den gewählten Einstellungen ab. Standardeinstellungen sind in der Anleitung definiert. Optionale Grenzwerte können durch den Einbau eines Widerstands zwischen den Klemmen C und P konfiguriert werden. Für Solaranwendungen ohne Batterie wird ein Widerstand von 220 kΩ empfohlen.
Drehzahlregelung des Kompressors
Die Drehzahl des Kompressors kann durch den Einbau eines Widerstands zwischen den Klemmen C und T angepasst werden. Ohne Widerstand läuft der Kompressor mit einer Standarddrehzahl (modellabhängig). Durch verschiedene Widerstandswerte kann die Drehzahl zwischen 2.000 und 3.500 U/min eingestellt werden.
Fehlerdiagnose via LED
Eine optionale LED (10 mA) kann zwischen den Klemmen + und D montiert werden. Bei einem Fehler blinkt die LED in einer bestimmten Frequenz:
- 1 Blinkimpuls: Batterieschutz (Spannung außerhalb der Grenzwerte).
- 2 Blinkimpulse: Motorstartfehler (Rotor blockiert oder Differenzdruck zu hoch).
- 3 Blinkimpulse: Überstrom am Ventilator (Stromaufnahme > 1A).
- 4 Blinkimpulse: Motorüberlastung (Drehzahl unter 1.850 U/min).
- 5 Blinkimpulse: Thermische Abschaltung der Steuerung (Überhitzung).
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
LED blinkt 1x
Batterieschutz aktiv. Prüfen Sie die Spannung an den Klemmen + und -.
LED blinkt 2x
Motorstartfehler. Prüfen Sie, ob der Rotor blockiert ist oder der Differenzdruck im System zu hoch (> 5 bar) ist.
LED blinkt 3x
Ventilator-Überstrom. Der Ventilator zieht mehr als 1A. Prüfen Sie den Ventilator auf Defekte.
LED blinkt 4x
Motorüberlastung. Das System ist überlastet und kann die Mindestdrehzahl von 1.850 U/min nicht halten.
LED blinkt 5x
Thermische Abschaltung. Die Steuerung ist überhitzt. Prüfen Sie die Umgebungstemperatur und Belüftung.
Vor der Verwendung
- Kabelquerschnitt gemäß Tabelle (Fig. 2) basierend auf Kabellänge und Spannung wählen.
- Sicherung (15A für 12V / 7,5A für 24V) in der Plusleitung installieren.
- Direkten Anschluss an die Batterie sicherstellen.
- Umgebungstemperatur unter 55°C halten.
- Bei Bedarf Widerstand für Drehzahlregelung oder Batterieschutz-Anpassung vorbereiten.
Technische Daten in der Praxis
- Spannungsbereich
- Funktioniert mit 12V oder 24V Systemen.
- Max. Umgebungstemperatur
- 55°C; bei Überschreitung erfolgt thermische Abschaltung.
- Ventilator-Ausgang
- Reguliert auf 12V, unabhängig von der Eingangsspannung.
Abbildungen und Diagramme

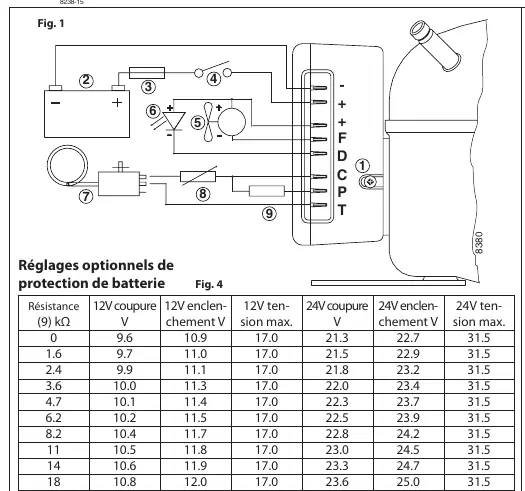

- Fig. 1: Schaltplan für den Anschluss von Batterie, Thermostat, Ventilator und LED.
- Fig. 2: Tabelle zur Bestimmung des erforderlichen Kabelquerschnitts (AWG/mm²) basierend auf der Kabellänge.
- Fig. 5: Tabelle zur Einstellung der Kompressordrehzahl mittels Widerstandswerten.
Modellkompatibilität
- Kompatibel mit BD35/50F Kompressoren.
- Die Kompatibilität mit spezifischen Kompressormodellen (z.B. BD35F, BD50F) ist in der Konformitätstabelle auf Seite 2 aufgeführt.
