Bedienungsanleitung für Danfoss AK-CM 101A/101C Kommunikationsmodul
Schnellstartanleitung für das Danfoss AK-CM 101A/101C Kommunikationsmodul. Erfahren Sie alles über Montage, Adressierung, Spannungsversorgung und Datenkommunikation.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Konfigurationsanweisungen für die Danfoss Kommunikationsmodule AK-CM 101A und AK-CM 101C. Die Module sind für den Einsatz in Systemen konzipiert, die eine eindeutige Adressierung und spezifische Spannungsversorgung erfordern.
Montage
Die Module sind für die Montage auf einer DIN-Schiene vorgesehen. Stellen Sie sicher, dass die Umgebungstemperatur zwischen -20°C und 55°C liegt und die Luftfeuchtigkeit 95% nicht überschreitet (nicht kondensierend).
Adressierung
Jedes Kommunikationsmodul in einem System muss eine eindeutige Adresse zwischen 1 und 99 erhalten. Die Einstellung erfolgt über die drei Drehschalter an der Vorderseite des Geräts.
Spannungsversorgung

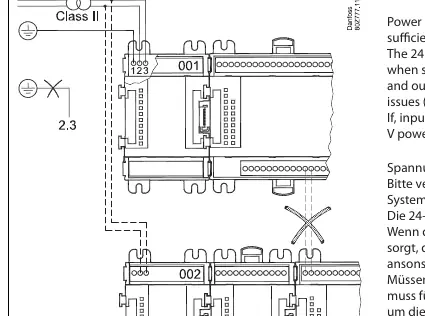

Die Spannungsversorgung beträgt 24 V AC oder 18-36 V DC. Bitte beachten Sie folgende wichtige Hinweise zur galvanischen Trennung:
- Die 24-V-Verbindung ist nicht galvanisch von den Ein- und Ausgängen getrennt.
- Wenn eine 24-V-Stromversorgung mit anderen Kommunikationsmodulen geteilt wird, dürfen die Ein- und Ausgänge nicht zwischen diesen Modulen geteilt werden, da dies zu Problemen wie Erdschleifen führen kann.
- Wenn Ein- und Ausgänge über mehrere Modulreihen hinweg verbunden werden müssen, ist für jede Reihe eine separate Stromversorgung erforderlich, um die galvanische Trennung zu gewährleisten.
Datenkommunikation
Die Installation der Datenkommunikation muss den Anforderungen des Literaturblatts RC8AC entsprechen. Für die korrekte Signalübertragung ist der Abschlusswiderstand (Termination) entscheidend:
- Bei Geräten, die das Datensignal weiterleiten, muss der Umschalter auf Position OFF gestellt werden.
- Bei allen anderen Geräten muss der Umschalter auf Position ON stehen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Erdschleifen oder Störungen bei geteilter Stromversorgung
Verwenden Sie separate 24-V-Netzteile für jede Modulreihe, wenn Ein- und Ausgänge über mehrere Reihen hinweg verbunden sind.
Kommunikationsfehler im Datennetzwerk
Überprüfen Sie die Position des Abschlusswiderstand-Schalters (TERM). Er muss auf OFF stehen, wenn das Signal weitergeleitet wird, und auf ON bei den Endgeräten.
Vor der Verwendung
- Stellen Sie sicher, dass die Spannungsversorgung 24 V AC oder 18-36 V DC beträgt.
- Stellen Sie eine eindeutige Adresse (1-99) über die drei Drehschalter ein.
- Prüfen Sie die Position des TERM-Schalters basierend auf der Netzwerktopologie.
- Stellen Sie sicher, dass die Umgebungstemperatur -20°C bis 55°C beträgt.
Technische Daten in der Praxis
- Spannungsversorgung
- 24 V AC oder 18-36 V DC.
- Umgebungstemperatur
- -20°C bis 55°C (-0°F bis 130°F).
Abbildungen und Diagramme
- Die Drehschalter dienen zur Einstellung der eindeutigen Moduladresse von 1 bis 99.
- Der TERM-Schalter steuert den Abschlusswiderstand für die Datenkommunikation.
Modellkompatibilität
- Die Installation der Datenkommunikation muss den Anforderungen des Literaturblatts RC8AC entsprechen.
