Installationsanleitung für Danfoss Service-Kits

Detaillierte Installationsanleitung und Katalog für Danfoss Service-Kits. Erfahren Sie, wie Sie Ventile warten, Ersatzteile austauschen und die richtigen Drehmomente anwenden.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Katalog und Installationsanleitung für Danfoss Service-Kits. Es bietet eine Übersicht der verfügbaren Kits für verschiedene Ventiltypen und enthält visuelle Schritt-für-Schritt-Anleitungen für den Austausch von Ventileinsätzen und Komponenten. Die Anleitung ist für Fachpersonal bestimmt, das Wartungsarbeiten an Danfoss-Druckregelventilen durchführt.

Materialkennzeichnung

Die Service-Kits sind nach Materialtypen klassifiziert, um die Kompatibilität mit dem Ventilgehäuse sicherzustellen:

  • M1: CuSn5ZnPb (Rg5)
  • M2: EN-GJS-400-18-LT (GGG 40.3)

Stellen Sie vor Beginn der Arbeiten sicher, dass das gewählte Kit dem Material Ihres Ventilgehäuses entspricht.

Installations- und Wartungsschritte

Die Anleitung verwendet Piktogramme, um den Austauschprozess zu verdeutlichen. Der allgemeine Ablauf umfasst:

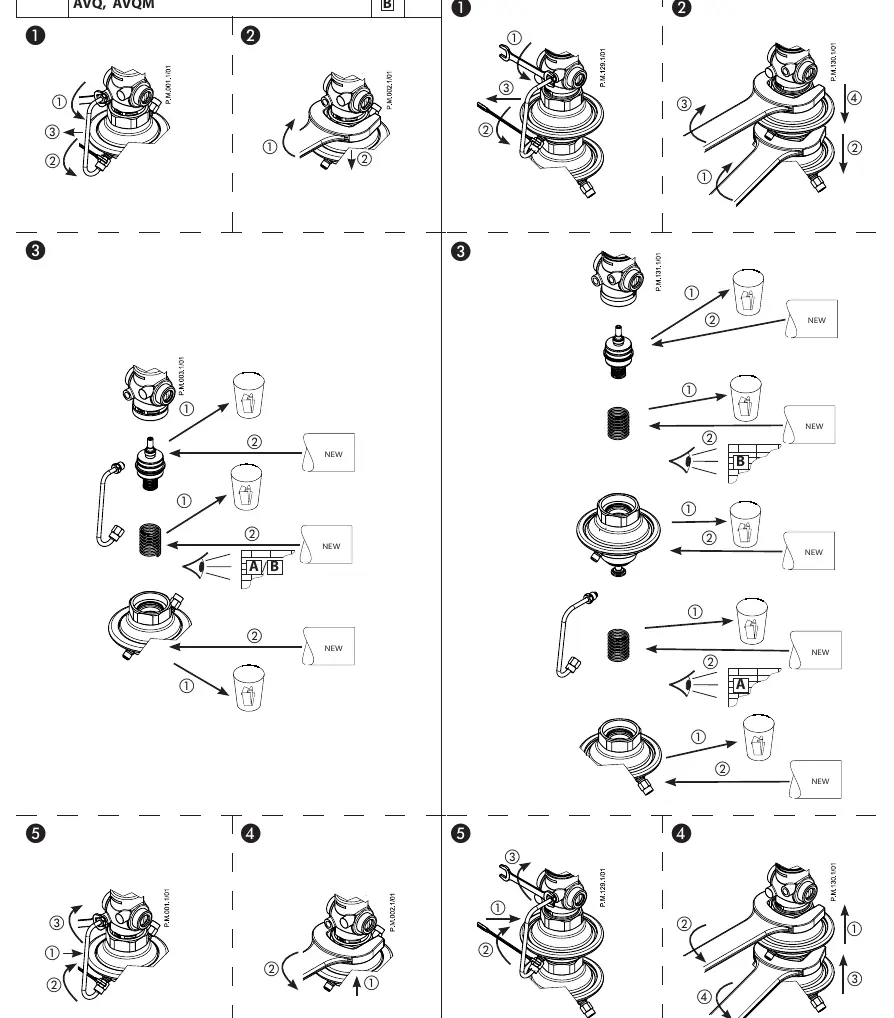

Schritt-für-Schritt-Anleitung für AVP, AVP-F, AVPB, AVPB-F, AVD, AVQ, AVQM Ventile.
Schritt-für-Schritt-Anleitung für AVP, AVP-F, AVPB, AVPB-F, AVD, AVQ, AVQM Ventile.

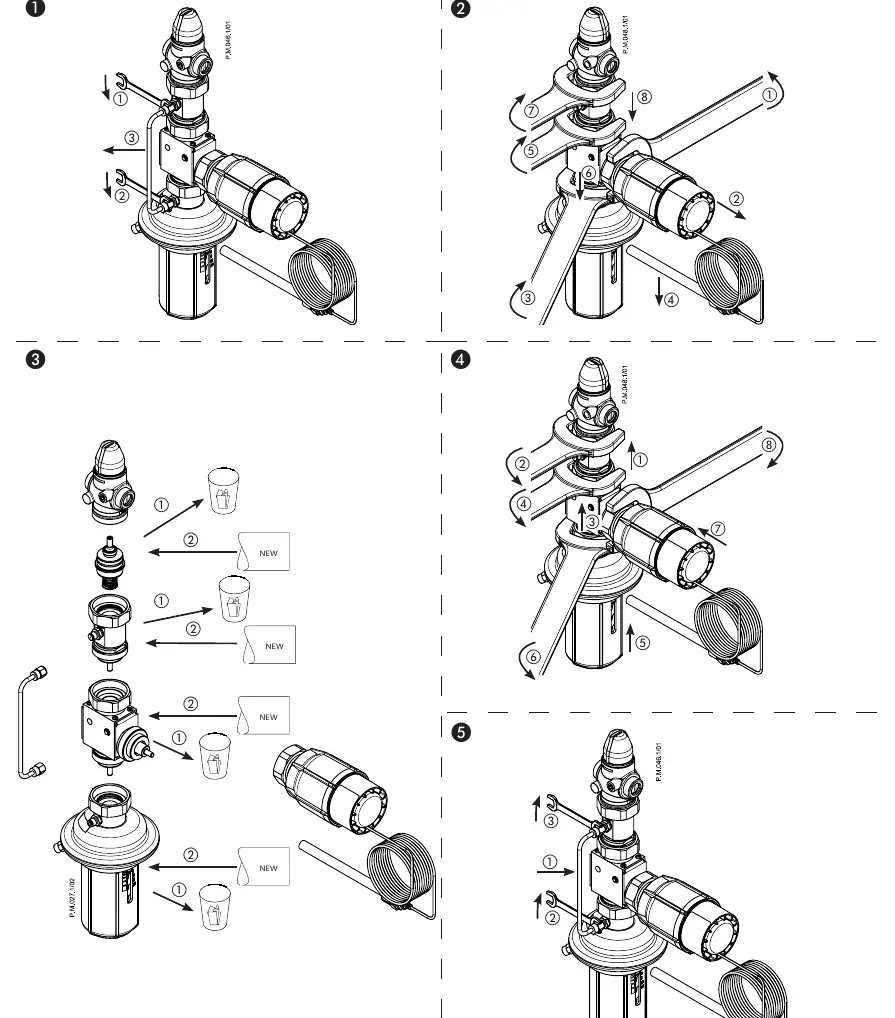

Schritt-für-Schritt-Anleitung für AVPBT Ventile.
Schritt-für-Schritt-Anleitung für AVPBT Ventile.

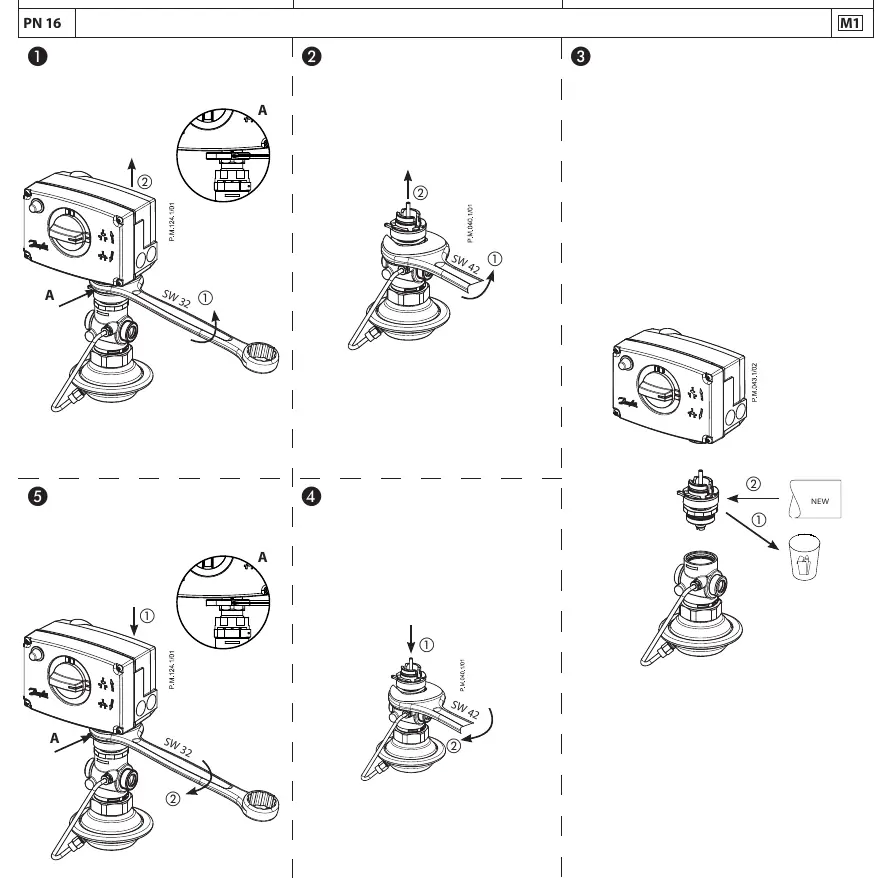

Montageanleitung für AMV(E) Komponenten.
Montageanleitung für AMV(E) Komponenten.
  1. Demontage: Lösen der Verbindungen und Entfernen des alten Ventileinsatzes.
  2. Reinigung: Überprüfung und Reinigung der Dichtflächen.
  3. Austausch: Einsetzen der neuen Komponenten. In den Abbildungen sind neue Teile mit dem Symbol NEW gekennzeichnet.
  4. Montage: Zusammenbau in umgekehrter Reihenfolge unter Beachtung der korrekten Drehmomente.

Drehmomente und Werkzeuge

Für eine ordnungsgemäße Montage sind spezifische Drehmomente einzuhalten. Verwenden Sie die passenden Gabelschlüssel (SW 12, 32, 41, 42, 50, 55) gemäß den Angaben in den jeweiligen Diagrammen. Typische Drehmomentwerte sind 14 Nm, 35 Nm und 45 Nm.

Sicherheitshinweise

Arbeiten an Drucksystemen dürfen nur von qualifiziertem Personal durchgeführt werden. Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Demontage beginnen. Verwenden Sie ausschließlich die im Service-Kit enthaltenen Original-Ersatzteile.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Falsches Service-Kit gewählt

Prüfen Sie den Nenndruck (PN) und den Ventiltyp (z.B. AVP, AVPQ) anhand der Tabelle auf Seite 1.

Undichtigkeit nach Montage

Stellen Sie sicher, dass alle Dichtungen korrekt platziert wurden und die Schraubverbindungen mit dem vorgeschriebenen Drehmoment angezogen sind.

Vor der Verwendung

  • Identifizieren Sie den genauen Ventiltyp (z.B. AVP, AVPQ, AVPA).
  • Prüfen Sie den Nenndruck (PN 16 oder PN 25).
  • Stellen Sie sicher, dass das passende Werkzeug (SW 12, 32, 41, 42, 50, 55) bereitliegt.
  • Überprüfen Sie die Materialkompatibilität (M1 oder M2) des Ventilgehäuses.
  • Stellen Sie sicher, dass das System drucklos ist.

Abbildungen und Diagramme

  • Die Diagramme zeigen den Austauschprozess: 1. Demontage, 2. Austausch der Komponenten (gekennzeichnet durch 'NEW'), 3. Montage.

Modellkompatibilität

  • Die Kits sind spezifisch für die in der Tabelle auf Seite 1 aufgeführten Ventiltypen und Druckbereiche.
