Bedienungsanleitung für Danfoss TVM-H Thermostatisches Mischventil
Schnellstartanleitung für das Danfoss TVM-H Thermostatische Mischventil. Erfahren Sie, wie Sie das Ventil korrekt installieren, die Temperatur einstellen und die technischen Spezifikationen für die Modelle DN20 und DN25 nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Das Danfoss TVM-H ist ein thermostatisches Mischventil, das für die präzise Regelung der Wassertemperatur in Sanitäranlagen konzipiert ist. Diese Anleitung ist weitgehend visuell gestaltet und führt Sie durch die Schritte der Installation und der Temperatureinstellung. Stellen Sie sicher, dass Sie über die erforderlichen Werkzeuge (10 mm und 21 mm Schlüssel) verfügen, bevor Sie beginnen.
Installation
Die Installation muss gemäß den Schritten 1 bis 6 durchgeführt werden:
- Vorbereitung: Stellen Sie sicher, dass die Rohrleitungen sauber sind und keine Fremdkörper enthalten.
- Ausrichtung: Achten Sie auf die korrekte Durchflussrichtung, die durch Pfeile am Ventilgehäuse gekennzeichnet ist.
- Montage: Das Ventil kann in jeder Position installiert werden. Achten Sie beim Löten oder Schweißen darauf, das Ventilgehäuse nicht zu überhitzen, um interne Dichtungen nicht zu beschädigen.
- Anschluss: Verwenden Sie die passenden Anschlüsse für die Nennweite DN20 (3 x 1") oder DN25 (3 x 1 1/4").
Einstellung und Betrieb
Die Temperatureinstellung erfolgt über den Einstellknopf am oberen Teil des Ventils (Schritte 7 bis 15):
- Einstellen: Drehen Sie den Knopf, um die gewünschte Mischtemperatur im Bereich von 30 °C bis 70 °C einzustellen.
- Feinjustierung: Nutzen Sie die Markierungen und ein Thermometer am Auslass, um die Temperatur präzise zu kalibrieren.
- Wartung: Der Einstellknopf kann bei Bedarf mit den entsprechenden Werkzeugen (SW 10 und SW 21) gelöst oder justiert werden.
Zubehör
Für die Modelle DN20 und DN25 sind spezifische Anschluss-Sets erhältlich (003Z3130, 003Z3132, 003Z3134 für DN20; 003Z3131, 003Z3132, 003Z3135 für DN25). Diese Sets enthalten die notwendigen Verschraubungen und Dichtungen für eine fachgerechte Installation.
Technische Daten
- Nennweite (DN): 20 oder 25
- Temperaturbereich: 30–70 °C
- Maximale Temperatur (TB): 100 °C
- Maximaler Betriebsdruck (PB): 10 bar
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Temperatur schwankt oder entspricht nicht der Einstellung
Überprüfen Sie die Durchflussrichtung und stellen Sie sicher, dass keine Verschmutzungen im Ventil die Regelung behindern.
Undichtigkeiten an den Anschlüssen
Prüfen Sie, ob die Dichtungen korrekt eingelegt sind und die Verschraubungen mit dem passenden Drehmoment angezogen wurden.
Vor der Verwendung
- Prüfen Sie, ob das Modell (DN20 oder DN25) für Ihre Rohrleitungsgröße geeignet ist.
- Stellen Sie sicher, dass ein 10 mm und ein 21 mm Schraubenschlüssel bereitliegen.
- Vergewissern Sie sich, dass die Wasserzufuhr vor der Installation abgesperrt ist.
- Prüfen Sie die Dichtungen auf Vollständigkeit.
Abbildungen und Diagramme

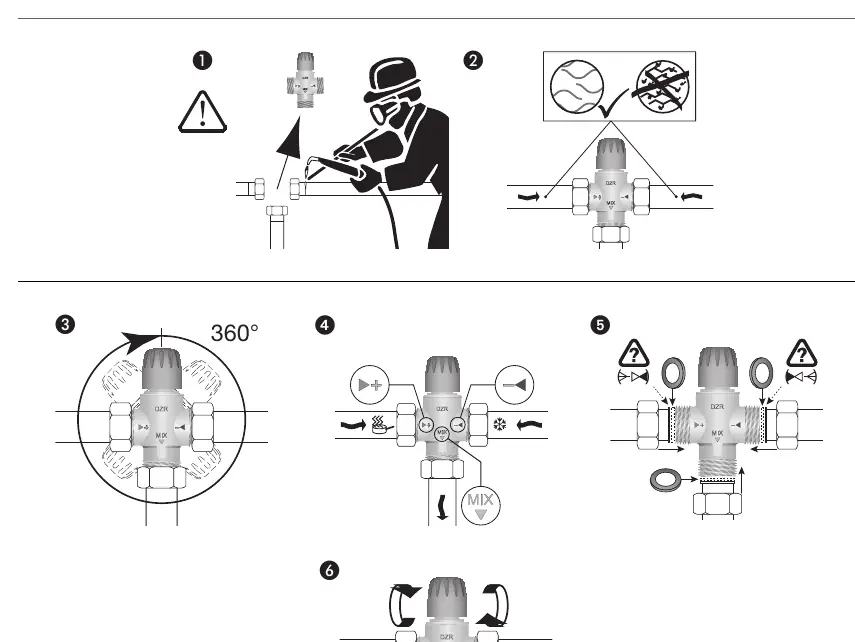

- Schritte 1-6: Zeigen die korrekte Montage, Ausrichtung und den Schutz vor Überhitzung beim Löten.

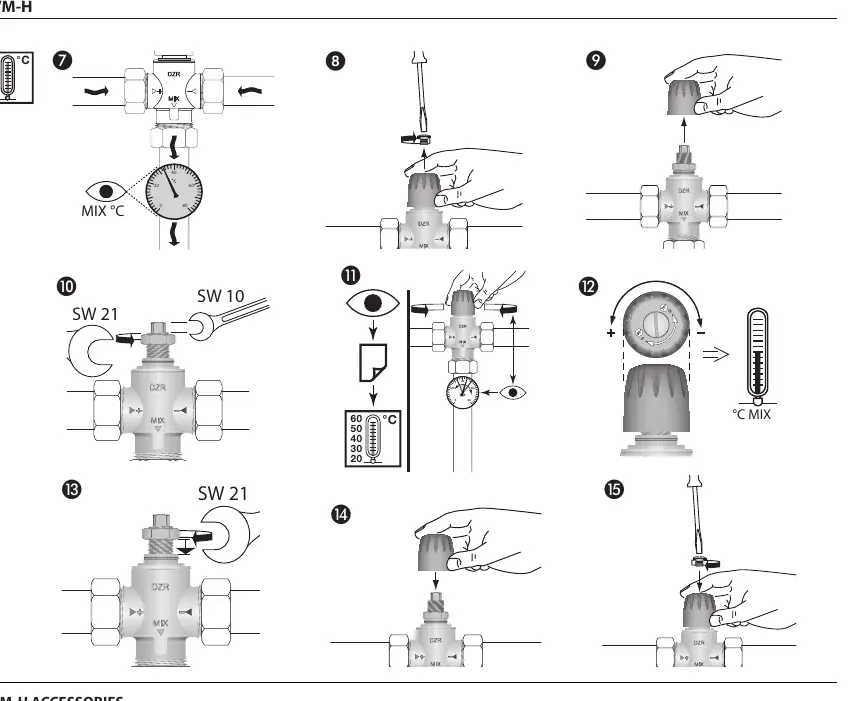

- Schritte 7-15: Zeigen den Prozess der Temperatureinstellung und die Verwendung der Werkzeuge zur Justierung.

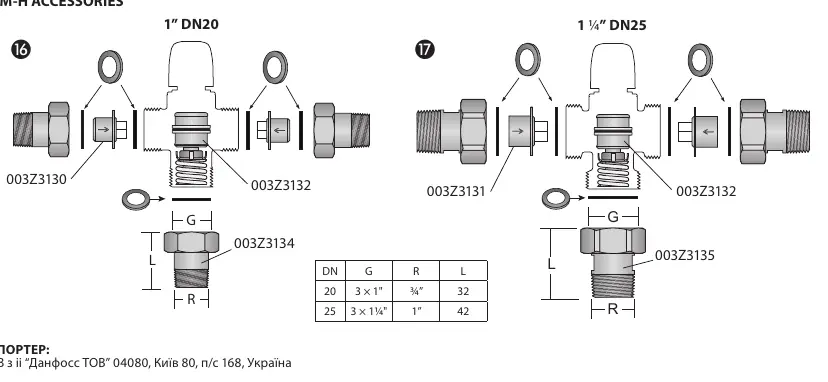

- Schritte 16-17: Detaillierte Explosionszeichnung der Zubehör-Sets für DN20 und DN25.
Modellkompatibilität
- Das Ventil ist für den Einsatz in Sanitär-Warmwassersystemen vorgesehen.
- Achten Sie auf die spezifischen Zubehör-Codes für DN20 und DN25, da diese nicht untereinander austauschbar sind.
