Bedienungsanleitung für Danfoss ABNM A5 Proportionaler thermischer Stellantrieb
Erfahren Sie, wie Sie den Danfoss ABNM A5 Stellantrieb montieren, elektrisch anschließen und kalibrieren. Schnelle Anleitung für Installation und Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Montage, den elektrischen Anschluss und die Inbetriebnahme des proportionalen thermischen Stellantriebs Danfoss ABNM A5. Das Gerät ist für die Verwendung mit AB-QM Ventilen (DN 10-32) konzipiert.

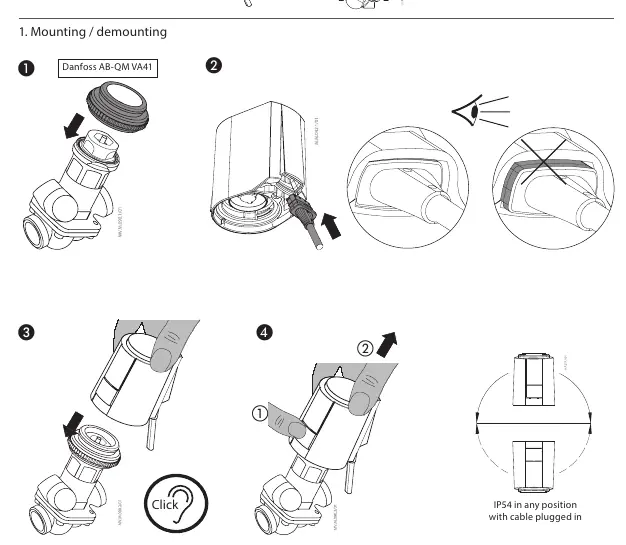

Montage und Demontage
Der Stellantrieb verfügt über einen einfachen Klick-Mechanismus zur Montage auf dem Ventil.
- Setzen Sie den Stellantrieb auf das Ventil (z.B. Danfoss AB-QM VA41).
- Drücken Sie den Antrieb fest auf das Ventil, bis ein Klickgeräusch zu hören ist.
- Zur Demontage ziehen Sie den Entriegelungsmechanismus nach oben und nehmen den Antrieb ab.
- Stellen Sie sicher, dass das Kabel eingesteckt ist, um die Schutzart IP54 in jeder Position zu gewährleisten.
Elektrischer Anschluss
Der Anschluss erfolgt über ein mehradriges Kabel. Beachten Sie die Spannungsversorgung von 24 V (AC oder DC, je nach Typ).
- Rot: + (Pluspol)
- Blau: 0 (Nullleiter/Masse)
- Schwarz: 0-10 V (Steuersignal)
Erste Inbetriebnahme (Unlock NC Version)
Bei der NC-Version (Normally Closed) ist eine Entriegelung für die erste Inbetriebnahme erforderlich:
- Schließen Sie das Gerät an die Stromversorgung an.
- Lassen Sie das Gerät für mehr als 6 Minuten eingeschaltet, um den Hub von ca. 3 mm zu erreichen.
- Nach der ersten Inbetriebnahme ist das Ventil betriebsbereit.
Automatische Kalibrierung
Der Stellantrieb führt eine automatische Kalibrierung durch, um den Öffnungs- und Schließpunkt zu erkennen.
- Der Prozess dauert ca. 30 Minuten.
- Die Kalibrierungswerte werden nach 8 Stunden dauerhaft gespeichert.
- Während der Kalibrierung darf die Stromversorgung nicht unterbrochen werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
NC-Version lässt sich nicht montieren oder Ventil bleibt geschlossen
Führen Sie die 'First Open Function' durch: Schließen Sie das Gerät an die Stromversorgung an und warten Sie mehr als 6 Minuten, bis der Antrieb entriegelt.
Kalibrierung schlägt fehl oder Werte werden nicht übernommen
Die Kalibrierung benötigt Zeit. Die Werte werden erst nach 8 Stunden Betrieb dauerhaft gespeichert. Unterbrechen Sie die Stromversorgung während der ersten 8 Stunden nicht.
Vor der Verwendung
- Prüfen Sie, ob das Ventil ein AB-QM DN 10-32 ist.
- Stellen Sie sicher, dass eine 24 V AC/DC Stromversorgung verfügbar ist.
- Vergewissern Sie sich, dass das Kabel fest eingesteckt ist, um IP54-Schutz zu gewährleisten.
- Identifizieren Sie, ob Sie eine NC- oder NO-Version benötigen.
Abbildungen und Diagramme
- Die Montage erfolgt durch Aufsetzen und Drücken bis zum hörbaren Klick.
- Die Demontage erfordert das Hochziehen des Entriegelungshebels.
- Der elektrische Anschluss nutzt die Adernfarben Rot (+), Blau (0) und Schwarz (0-10V).
Modellkompatibilität
- Passend für AB-QM Ventile DN 10-32 (1/2 - 1 1/4 Zoll).
