Installationsanleitung für Danfoss 032R9563 Inspektionskit EVRA 25

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installations- und Wartungshilfe für das Danfoss Inspektionskit (Code 032F2326), das speziell für EVRA-Ventile der Größe 25 entwickelt wurde. Es bietet eine Übersicht über alle im Kit enthaltenen Dichtungen und deren Positionierung innerhalb des Ventilkörpers, um eine ordnungsgemäße Abdichtung und Funktion des Ventils sicherzustellen.

Komponenten und Dichtungsübersicht

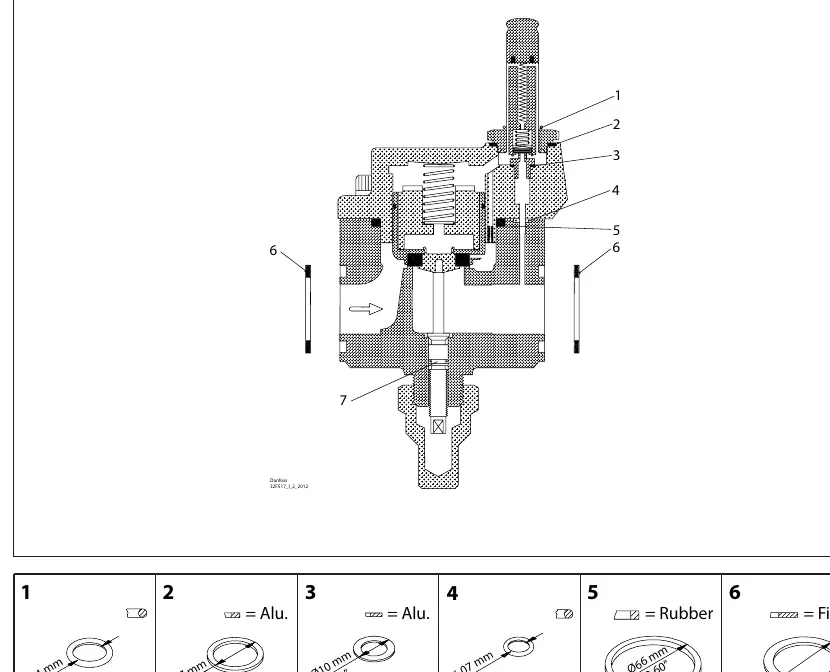

Das Inspektionskit enthält verschiedene Dichtungsringe aus unterschiedlichen Materialien, die an spezifischen Positionen im Ventil verbaut werden müssen. Die folgende Liste zeigt die Komponenten und deren Spezifikationen:

• Position 1: Dichtung, Durchmesser 14 mm (0,56 Zoll), Menge: 1
• Position 2: Aluminium-Dichtung, Durchmesser 27 mm (1,04 Zoll), Menge: 1
• Position 3: Aluminium-Dichtung, Durchmesser 10 mm (0,40 Zoll), Menge: 1
• Position 4: Dichtung, Durchmesser 6,07 mm (0,25 Zoll), Menge: 1
• Position 5: Gummi-Dichtung, Durchmesser 66 mm (2,60 Zoll), Menge: 1
• Position 6: Faser-Dichtung, Durchmesser 39 mm (1,53 Zoll), Menge: 2
• Position 7: Dichtung, Durchmesser 5,28 mm (0,21 Zoll), Menge: 1

Wartungshinweise

Stellen Sie vor Beginn der Wartungsarbeiten sicher, dass das System drucklos ist. Verwenden Sie beim Austausch der Dichtungen nur die im Kit enthaltenen Originalteile. Achten Sie bei der Montage auf die korrekte Zuordnung der Materialien (Aluminium, Gummi, Faser), da diese für die chemische Beständigkeit und Dichtheit an den jeweiligen Stellen entscheidend sind.
