Installationsanleitung für die Danfoss 071R9857 Ölpumpe BFPW

Erfahren Sie, wie Sie die Danfoss BFPW Ölpumpe korrekt installieren, einstellen und entlüften. Dieser Leitfaden enthält technische Daten, Anschlusspläne und wichtige Hinweise zur Saugleitung.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und Inbetriebnahme der Danfoss BFPW Kraftstoffeinheit. Die Pumpe ist für den Betrieb mit Altöl sowie Heizöl Nr. 4 und leichteren Kraftstoffen ausgelegt. Beachten Sie, dass die Pumpe über keinen internen Filter verfügt; ein externer Filter in der Zuleitung ist zwingend erforderlich.

Installation

Die Installation muss gemäß den geltenden nationalen und lokalen Brandschutzvorschriften erfolgen. Achten Sie bei der Verlegung der Saugleitung auf die zulässigen Längen in Abhängigkeit vom Leitungsdurchmesser:

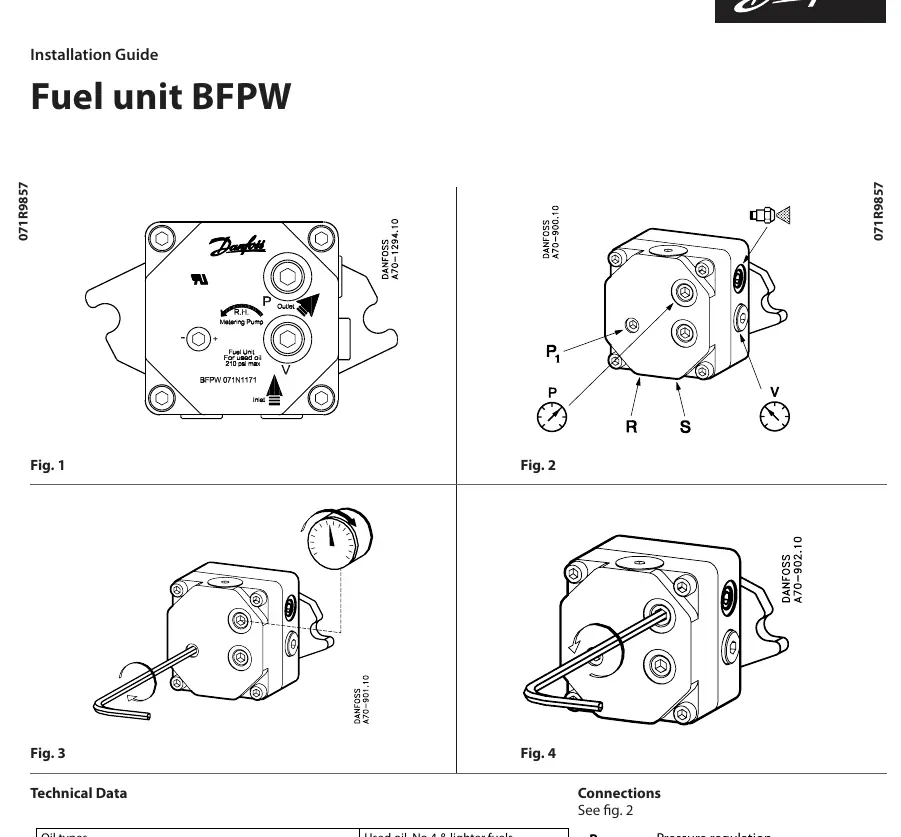

Übersicht der Anschlüsse und Einstellmöglichkeiten der Danfoss BFPW Ölpumpe
Übersicht der Anschlüsse und Einstellmöglichkeiten der Danfoss BFPW Ölpumpe
  • Bei 1/2 Zoll Innendurchmesser: max. 35 Fuß (ca. 10,7 m)
  • Bei 3/4 Zoll Innendurchmesser: max. 45 Fuß (ca. 13,7 m)

Die Berechnungsbasis für diese Werte ist 460 SSU (100 cSt) entsprechend Heizöl Nr. 4 bei 40°F.

Anschlüsse

Die Pumpe verfügt über folgende Anschlüsse:

  • P1: Druckregelung
  • S: Saugleitung (1/4 NPTF)
  • R: Rücklaufleitung (1/4 NPTF)
  • Düsenanschluss: Links (1/4 NPTF)
  • Druckmanometeranschluss: G 1/8 (dient auch zur Entlüftung)
  • Vakuummeteranschluss: 1/8 NPTF

Druckeinstellung und Entlüftung

Der Betriebsdruck liegt zwischen 80 und 210 psi (Werkseinstellung 60 psi). Die Druckeinstellung erfolgt über die entsprechende Einstellschraube am Gehäuse. Die Entlüftung der Pumpe kann entweder über den Druckmanometeranschluss an der Vorderseite oder über den Rücklaufanschluss R durchgeführt werden.

Technische Daten

  • Max. Drehzahl: 3450 U/min
  • Max. Druck am Sauganschluss: 30 psi
  • Förderleistung: 3 GPH
  • Betriebsvakuum (Altöl/Nr. 4): 20 in. HG
  • Betriebsvakuum (Nr. 2/leichter): 10 in. HG

Kontakt für technischen Support: Danfoss A/S, heating.danfoss.com, Telefon +45 7488 2222, E-Mail [email protected].

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Pumpe fördert nicht oder läuft unruhig

Stellen Sie sicher, dass die Pumpe korrekt entlüftet wurde (über den Druckmanometeranschluss oder den Rücklauf R).

Verschmutzung der Pumpe

Da kein interner Filter vorhanden ist, muss zwingend ein externer Filter in der Zuleitung installiert werden.

Vor der Verwendung

  • Prüfen Sie, ob ein externer Filter in der Zuleitung installiert ist.
  • Stellen Sie sicher, dass die Saugleitungslänge für den gewählten Durchmesser (1/2 oder 3/4 Zoll) geeignet ist.
  • Überprüfen Sie die Einhaltung der lokalen Brandschutzvorschriften.
  • Stellen Sie sicher, dass der Kraftstofftyp (Altöl, Nr. 4 oder leichter) für die Pumpe geeignet ist.

Technische Daten in der Praxis

Betriebsvakuum
Gibt den maximal zulässigen Unterdruck an, abhängig vom verwendeten Kraftstofftyp.
Transfer flow rating
Die maximale Förderleistung der Pumpe beträgt 3 Gallonen pro Stunde (GPH).

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Anschlüsse und Pumpenkomponenten.
  • Fig. 2: Detaillierte Kennzeichnung der Anschlüsse (P1, S, R, V).
  • Fig. 3: Darstellung der Druckeinstellung.
  • Fig. 4: Darstellung der Entlüftungsprozedur.

Modellkompatibilität

  • Geeignet für Altöl, Heizöl Nr. 4 und leichtere Kraftstoffe.
  • Nicht für Kraftstoffe mit höherer Viskosität als spezifiziert geeignet.
