Installationsanleitung für Danfoss 032F2322 Überholungskit
Erfahren Sie, wie Sie das Danfoss 032F2322 Überholungskit für EVRAT-Ventile (Größe 15, früheres Design) korrekt installieren. Diese Anleitung enthält eine detaillierte Übersicht der enthaltenen Ersatzteile und deren Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 032F2322. Es ist spezifisch für das EVRAT-Ventil der Größe 15 (früheres Design) konzipiert. Die Anleitung bietet eine vollständige Übersicht aller im Kit enthaltenen Ersatzteile, deren Abmessungen und die erforderliche Anzahl für eine vollständige Überholung.
Komponentenübersicht
Das Kit enthält 12 verschiedene Komponenten, die für die Wartung des Ventils erforderlich sind. Jedes Teil ist in der beiliegenden Explosionszeichnung nummeriert, um die korrekte Zuordnung während der Montage zu erleichtern.
- Teil 1: Ankerrohr (51 mm / 2.01 Zoll)
- Teil 2: Anker (35 mm / 1.38 Zoll)
- Teil 3: Dichtung (Ø 14 mm / 0.56 Zoll)
- Teil 4: Schrauben (4 Stück, 6 mm / 0.24 Zoll)
- Teil 5: Gummidichtung (Ø 22 mm / 0.87 Zoll)
- Teil 6: Schrauben (4 Stück, 20 mm / 0.79 Zoll)
- Teil 7: Ventilteller-Einheit (Ø 31 mm / 1.22 Zoll)
- Teil 8: Gummidichtung (Ø 49 mm / 1.93 Zoll)
- Teil 9: Faserdichtungen (2 Stück, Ø 32 mm / 1.26 Zoll)
- Teil 10: Ventilstange (73 mm / 2.87 Zoll)
- Teil 11: Ventilsitz/Verschraubung (NV 32 mm / 1.26 Zoll)
- Teil 12: Sicherungsring (Ø 5 mm / 0.2 Zoll)
Montagehinweise
Die Montage sollte gemäß der Explosionszeichnung erfolgen. Achten Sie besonders auf die korrekte Platzierung der Gummi- und Faserdichtungen (Teile 5, 8 und 9), da diese für die Dichtigkeit des Ventils entscheidend sind. Stellen Sie sicher, dass alle Schrauben (Teile 4 und 6) gleichmäßig angezogen werden, um eine einwandfreie Funktion des EVRAT-Ventils zu gewährleisten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Montage
Überprüfen Sie den korrekten Sitz der Gummidichtungen (Teil 5, 8) und Faserdichtungen (Teil 9). Stellen Sie sicher, dass keine Dichtung beschädigt oder gequetscht wurde.
Ventil lässt sich nicht korrekt schließen
Prüfen Sie, ob die Ventilteller-Einheit (Teil 7) und der Anker (Teil 2) frei beweglich sind und keine Ablagerungen oder mechanischen Blockaden vorliegen.
Vor der Verwendung
- Identifizieren Sie das Ventilmodell als EVRAT Größe 15 (früheres Design).
- Vergleichen Sie alle 12 Teile des Kits mit der beiliegenden Liste.
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Wartung beginnen.
- Reinigen Sie die Dichtflächen des Ventilgehäuses gründlich.
- Verwenden Sie nur die im Kit enthaltenen Original-Ersatzteile.
Technische Daten in der Praxis
- EVRAT Größe 15
- Spezifische Ventilserie, für die dieses Kit ausschließlich geeignet ist.

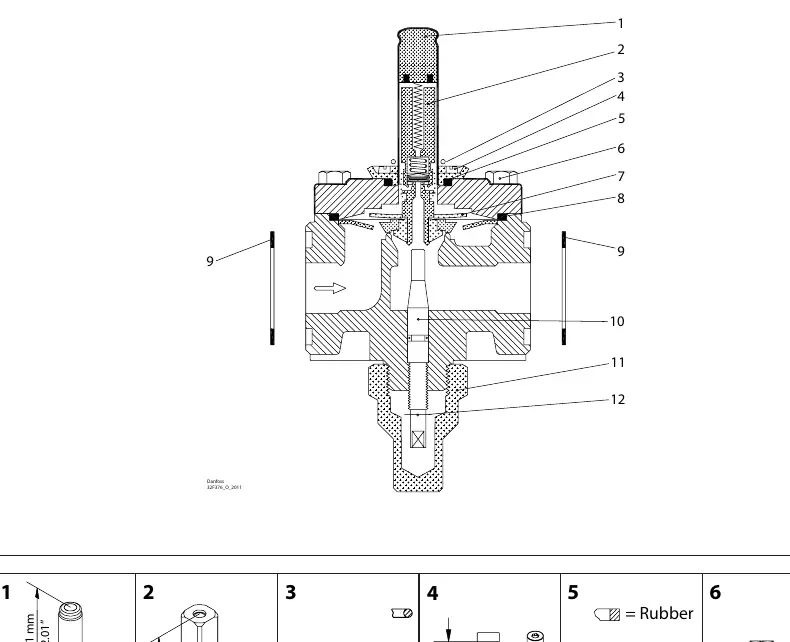

Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die vertikale Anordnung der Komponenten von oben nach unten.
- Die Pfeile im Diagramm markieren die Durchflussrichtung des Mediums durch das Ventilgehäuse.
- Die nummerierten Kreise entsprechen den 12 im Kit enthaltenen Ersatzteilen.
Modellkompatibilität
- Nur für EVRAT-Ventile der Größe 15 (früheres Design) geeignet.
- Nicht kompatibel mit neueren EVRAT-Modellen oder anderen Ventilgrößen.
