Installationsanleitung für Danfoss 027F3376 Überholungskit
Erfahren Sie, wie Sie das Danfoss 027F3376 Überholungskit für PM-Ventile (Größe 65, Standardkegel) korrekt einsetzen. Diese Anleitung enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und die...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3376. Es ist speziell für PM-Ventile der Größe 65 mit Standardkegel konzipiert. Die Anleitung bietet eine Übersicht über alle im Kit enthaltenen Komponenten, deren Abmessungen und Materialbeschaffenheit (Aluminium oder Faser) sowie deren Positionierung in den Ventilmodellen PM1 und PM3.
Beschreibung der Komponenten
Das Kit enthält eine Vielzahl von Dichtungen, Ringen und mechanischen Bauteilen. Die Identifikation der Teile erfolgt über die im Diagramm angegebenen Nummern. Wichtige technische Daten der enthaltenen Teile:
- Dichtungen und Ringe in verschiedenen Durchmessern von 9 mm bis 127 mm.
- Materialien: Aluminium (Alu.) und Faser (Fibre).
- Spezifische Komponenten wie Federn und Kegel-Einsätze sind für die Wartung der PM-Ventile vorgesehen.
Hinweis: Einige im Paket enthaltene Ersatzteile werden bei den Modellen PM1 oder PM3 mit Standardkegel nicht verwendet. Diese sind in der Übersicht entsprechend gekennzeichnet.
Montage und Aufbau

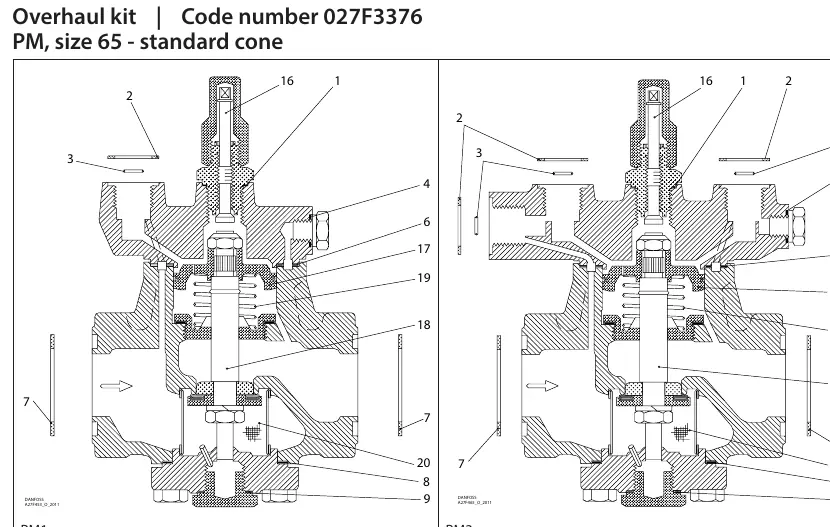

Die Explosionszeichnungen für die Modelle PM1 und PM3 zeigen die exakte Anordnung der Bauteile. Achten Sie bei der Montage auf die korrekte Zuordnung der Dichtungsringe gemäß den angegebenen Durchmessern und Materialvorgaben. Die Nummern 1 bis 20 korrespondieren mit den in der Stückliste aufgeführten Teilen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Nicht alle Teile aus dem Kit werden verbaut.
Dies ist normal. Einige Teile im Paket sind für PM1 oder PM3 mit Standardkegel nicht erforderlich und bleiben nach der Wartung übrig.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventilmodell (PM1 oder PM3) mit dem Überholungskit 027F3376 kompatibel ist.
- Prüfen Sie alle Dichtungen auf den korrekten Durchmesser gemäß der beiliegenden Übersicht.
- Unterscheiden Sie zwischen Aluminium- und Faserdichtungen, da diese an spezifischen Positionen verbaut werden müssen.
Technische Daten in der Praxis
- Materialangaben (Alu./Fibre)
- Gibt das Material der Dichtungsringe an, was für die chemische Beständigkeit und Dichtfunktion entscheidend ist.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die interne Struktur der Ventile PM1 und PM3.
- Die nummerierten Teile (1-20) verweisen direkt auf die Spezifikationsliste der Ersatzteile.
Modellkompatibilität
- Nur für PM-Ventile der Größe 65 mit Standardkegel geeignet.
