Installationsanleitung für Danfoss 027F3375 Überholungskit
Detaillierte Installationsanleitung für das Danfoss 027F3375 Überholungskit für PM-Ventile der Größe 50. Enthält eine vollständige Übersicht der enthaltenen Dichtungen, Komponenten und deren Zuordnung zu den Ventiltypen PM1 und PM3.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3375, das speziell für PM-Ventile der Größe 50 mit Standardkegel entwickelt wurde. Die Anleitung bietet eine detaillierte Aufschlüsselung aller im Kit enthaltenen Ersatzteile, einschließlich Dichtungen aus Aluminium und Faserwerkstoffen, sowie deren spezifische Positionierung innerhalb der Ventiltypen PM1 und PM3.
Komponentenübersicht
Das Kit enthält eine Vielzahl von Dichtungen und mechanischen Komponenten. Die Identifikation der Teile erfolgt über die im Diagramm angegebenen Nummern:
- Dichtungen: Verschiedene Größen von Aluminium- und Faserdichtungen (Durchmesser von 9 mm bis 105 mm).
- Mechanische Teile: Zentrale Ventilelemente wie Kegel, Federn und Führungselemente (Positionen 16, 17, 18, 19, 20).
Bitte beachten Sie, dass einige im Paket enthaltene Ersatzteile (markiert mit einem Sternchen *) bei den Standardkonfigurationen PM1 oder PM3 nicht verwendet werden.
Installation und Zuordnung

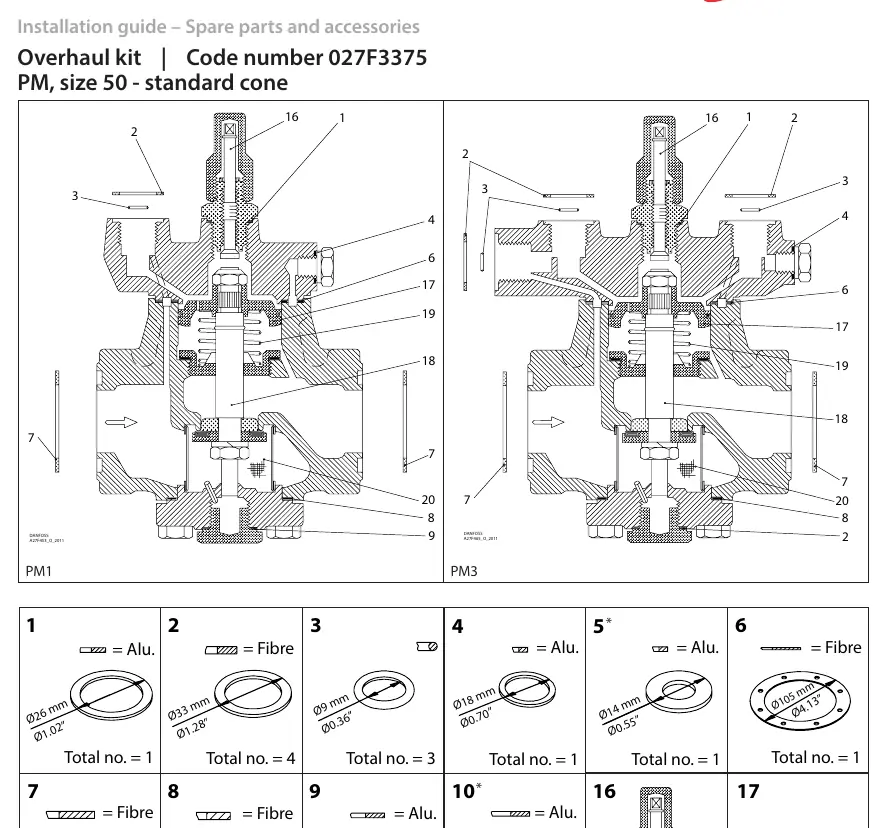

Die Installation erfordert die präzise Zuordnung der Dichtungen zu den entsprechenden Ventilsitzen. Die beiliegenden Explosionszeichnungen für PM1 und PM3 zeigen die korrekte Reihenfolge der Montage. Achten Sie beim Austausch darauf, die alten Dichtungen vollständig zu entfernen und die neuen Komponenten gemäß der im Diagramm dargestellten Nummerierung (1-20) einzusetzen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile bleiben nach der Montage übrig.
Überprüfen Sie, ob es sich um Teile handelt, die mit einem Sternchen (*) markiert sind; diese sind für PM1 oder PM3 mit Standardkegel nicht erforderlich.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Wartung beginnen.
- Identifizieren Sie den Ventiltyp (PM1 oder PM3).
- Vergleichen Sie die ausgebauten Dichtungen mit den im Kit enthaltenen Ersatzteilen anhand der Durchmesserangaben.
- Reinigen Sie die Dichtflächen gründlich vor dem Einbau der neuen Dichtungen.
Technische Daten in der Praxis
- Alu-Dichtungen
- Dichtungen aus Aluminium für spezifische metallische Dichtstellen.
- Faser-Dichtungen
- Dichtungen aus Fasermaterial für Anwendungen, die eine höhere Kompressibilität erfordern.
Abbildungen und Diagramme

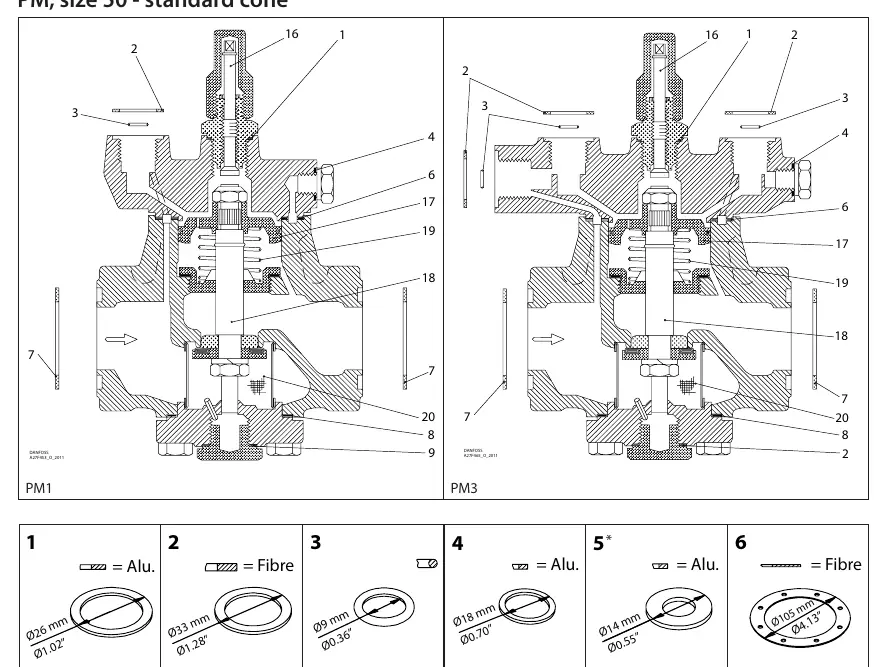

- Die Explosionszeichnungen zeigen die interne Struktur der Ventile PM1 und PM3.
