Installationsanleitung für Danfoss 027F3374 Überholungskit
Erfahren Sie, wie Sie das Danfoss 027F3374 Überholungskit für PM-Ventile (Größe 40, Standardkegel) korrekt installieren. Diese Anleitung enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und die...
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F3374, das für PM-Ventile der Größe 40 mit Standardkegel vorgesehen ist. Es enthält Explosionszeichnungen der Ventiltypen PM1 und PM3 sowie eine vollständige Liste der im Kit enthaltenen Ersatzteile mit ihren jeweiligen Abmessungen und Materialangaben.
Explosionszeichnungen und Aufbau

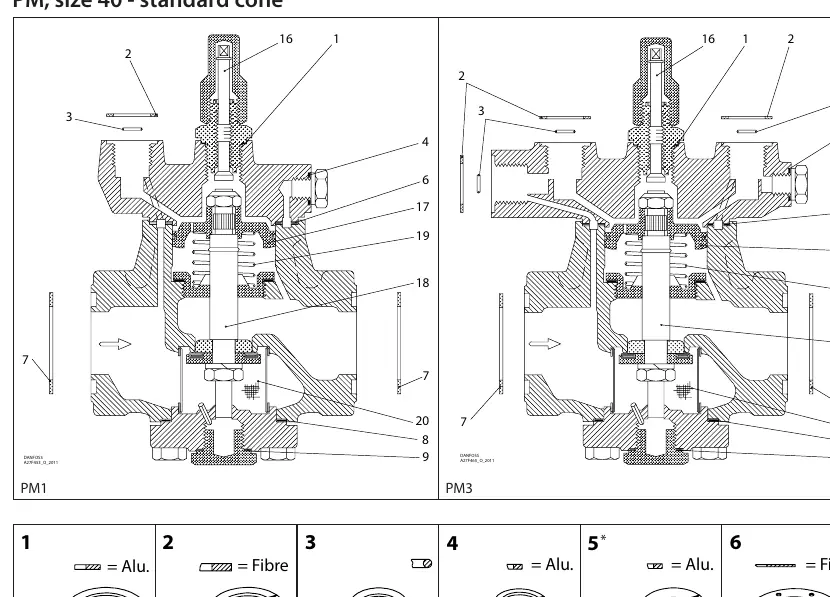

Die Anleitung zeigt den internen Aufbau der Ventile PM1 und PM3. Die nummerierten Komponenten (1 bis 20) entsprechen den Ersatzteilen im Kit. Achten Sie bei der Montage auf die korrekte Positionierung der Dichtungen und Federn gemäß der technischen Zeichnung.
Ersatzteilliste und Spezifikationen
Das Kit enthält verschiedene Dichtungen und Bauteile. Hier sind die wichtigsten Spezifikationen der enthaltenen Teile:
- Teil 1: Aluminium, Ø 26 mm (1.02")
- Teil 2: Faser, Ø 33 mm (1.28") - 4 Stück
- Teil 3: Ø 9 mm (0.36") - 3 Stück
- Teil 4: Aluminium, Ø 18 mm (0.70")
- Teil 5: Aluminium, Ø 14 mm (0.55")
- Teil 6: Faser, Ø 93 mm (3.66")
- Teil 7: Faser, Ø 65 mm (2.56") - 2 Stück
- Teil 8: Faser, Ø 78 mm (3.07")
- Teil 9: Aluminium, Ø 32 mm (1.26")
- Teil 10: Aluminium, Ø 22 mm (0.87")
- Teil 17: Ø 68 mm (2.68")
- Teil 18: Ø 42 mm (1.65")
- Teil 19: Ø 40 mm (1.57")
- Teil 20: Ø 62 mm (2.44")
Hinweis: Teil 10 ist im Paket enthalten, wird jedoch bei PM 1 oder PM 3 mit Standardkegel nicht verwendet.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teil 10 passt nicht in das Ventil.
Teil 10 ist im Kit enthalten, wird aber bei PM 1 oder PM 3 mit Standardkegel nicht benötigt.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventilmodell PM1 oder PM3 der Größe 40 vorliegt.
- Überprüfen Sie den Inhalt des Kits anhand der Teileliste (1-20).
- Identifizieren Sie die Materialunterschiede (Aluminium vs. Faser) bei den Dichtungen.
- Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Überholung beginnen.
Technische Daten in der Praxis
- Standardkegel
- Die Konfiguration des Ventilkegels, für die das Kit optimiert ist.
Abbildungen und Diagramme
- Die Zeichnungen PM1 und PM3 zeigen die Anordnung der Komponenten 1-20 im Ventilgehäuse.
- Die nummerierten Kreise in der Teileliste entsprechen den Positionen in der Explosionszeichnung.
Modellkompatibilität
- Nur für Danfoss PM-Ventile der Größe 40 mit Standardkegel geeignet.
