Installationsanleitung für Danfoss 027F0637 Überholungskit PMFL
Erfahren Sie, wie Sie das Danfoss 027F0637 Überholungskit für PMFL-Ventile (Größe 125) korrekt installieren. Dieser Leitfaden enthält eine detaillierte Übersicht der enthaltenen Dichtungen, Federn und Komponenten sowie wichtige Hinweise...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Überholungskit mit der Artikelnummer 027F0637, das speziell für das PMFL-Ventil der Größe 125 entwickelt wurde. Es bietet eine visuelle Aufschlüsselung aller im Kit enthaltenen Ersatzteile, einschließlich Dichtungen, Federn und Ventileinsätzen. Bitte beachten Sie, dass für die Installation von schwachen oder starken Federsätzen die separate Anleitung DKRCI.PI.GE1.C herangezogen werden muss.
Komponentenübersicht
Das Kit enthält eine Vielzahl von Dichtungen aus Aluminium und Faser sowie mechanische Komponenten. Die Identifikation der Teile erfolgt über die im Diagramm nummerierten Positionen:
- Dichtungen (Aluminium): Positionen 1, 4, 5, 9, 10
- Dichtungen (Faser): Positionen 2, 3, 6, 7, 8
- Mechanische Komponenten: Positionen 16 (Ventileinsatz), 17, 18, 21 (Federsatz)
Hinweis: Die mit einem Sternchen (*) markierten Teile (Positionen 9 und 10) sind im Paket enthalten, werden jedoch für das PMFL-Modell der Größe 125 nicht benötigt.
Installation und Wartung
Die Montage erfordert die präzise Zuordnung der Dichtungsdurchmesser. Achten Sie beim Austausch der Komponenten auf die korrekte Platzierung der Dichtungen gemäß der Explosionszeichnung des Ventils. Stellen Sie sicher, dass alle Dichtflächen sauber sind, bevor Sie die neuen Dichtungen einsetzen. Für spezifische Anweisungen zur Federkonfiguration (Standard, schwach oder stark) ist die ergänzende Dokumentation DKRCI.PI.GE1.C zwingend zu beachten.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile 9 und 10 passen nicht in das Ventil.
Diese Teile sind im Kit enthalten, aber für das PMFL-Modell der Größe 125 nicht vorgesehen und sollten nicht verbaut werden.
Unsicherheit bei der Federkonfiguration.
Für die Installation von schwachen oder starken Federsätzen muss die separate Anleitung DKRCI.PI.GE1.C verwendet werden.
Vor der Verwendung
- Identifizieren Sie alle Teile anhand der beiliegenden Zeichnung.
- Prüfen Sie, ob das Ventilmodell PMFL Größe 125 vorliegt.
- Stellen Sie sicher, dass die Dichtungen (Aluminium vs. Faser) korrekt zugeordnet sind.
- Reinigen Sie die Dichtflächen vor der Montage gründlich.
Technische Daten in der Praxis
- Dichtungen (Alu/Faser)
- Verschiedene Durchmesser von 9 mm bis 85 mm für spezifische Ventilabschnitte.
Abbildungen und Diagramme

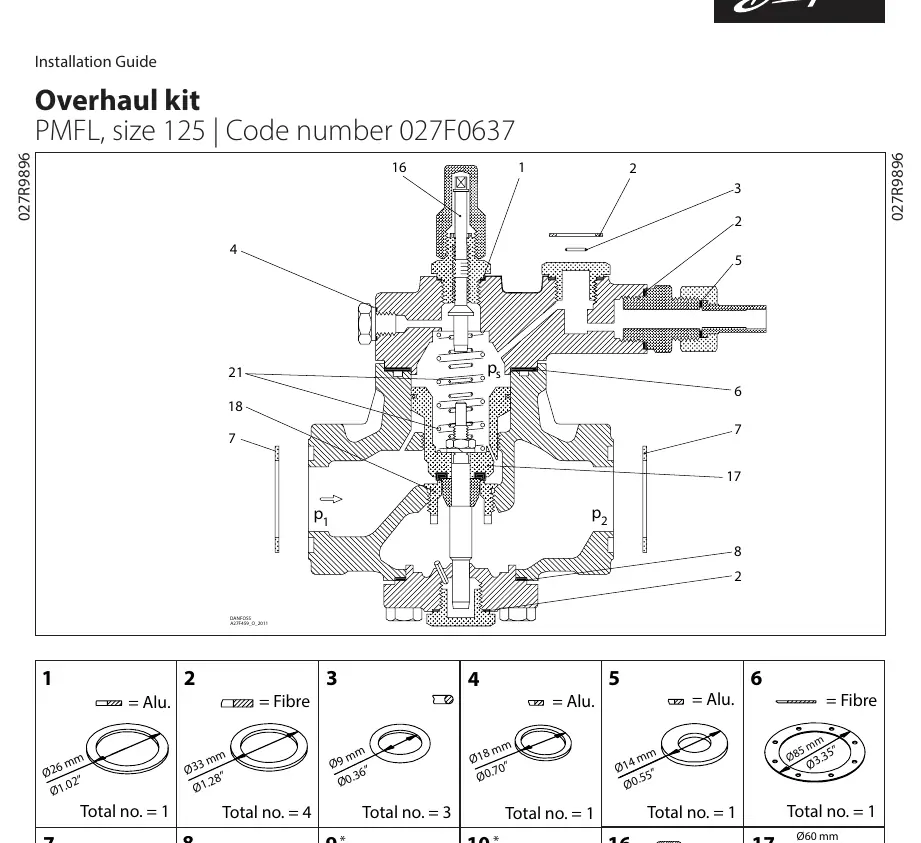

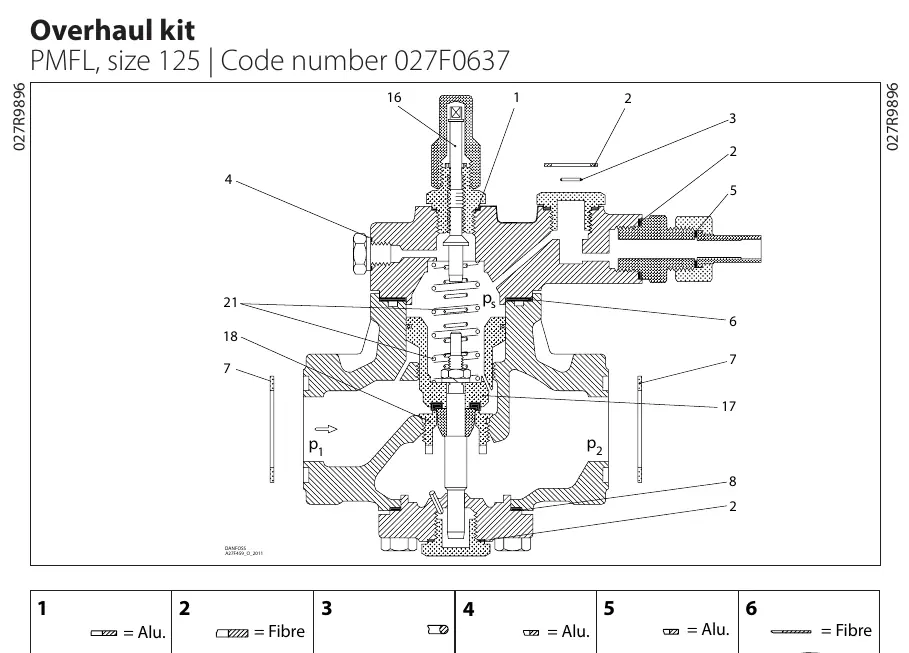

- Die Explosionszeichnung zeigt die Anordnung der Dichtungen (1-8) und der internen Feder- und Ventileinheiten (16-21).
- Die Tabelle unter der Zeichnung listet die exakten Durchmesser und Materialtypen (Aluminium oder Faser) für jedes Teil auf.
Modellkompatibilität
- Dieses Kit ist ausschließlich für PMFL-Ventile der Größe 125 bestimmt.
- Nicht alle enthaltenen Teile sind für dieses spezifische Modell erforderlich.
