Installationsanleitung für Danfoss 027H7194 Inspektionskit
Erfahren Sie, wie Sie das Danfoss 027H7194 Inspektionskit für ICS, ICM und ICLX Ventile der Größe 125 korrekt verwenden. Enthält eine detaillierte Übersicht der Dichtungen und Komponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Inspektionskit mit der Artikelnummer 027H7194. Es ist speziell für die Wartung der Ventilserien ICS, ICM und ICLX in der Größe 125 konzipiert. Die Anleitung bietet eine Übersicht über die benötigten Dichtungen und deren Positionierung innerhalb der Ventilbaugruppen.
Komponenten und Aufbau

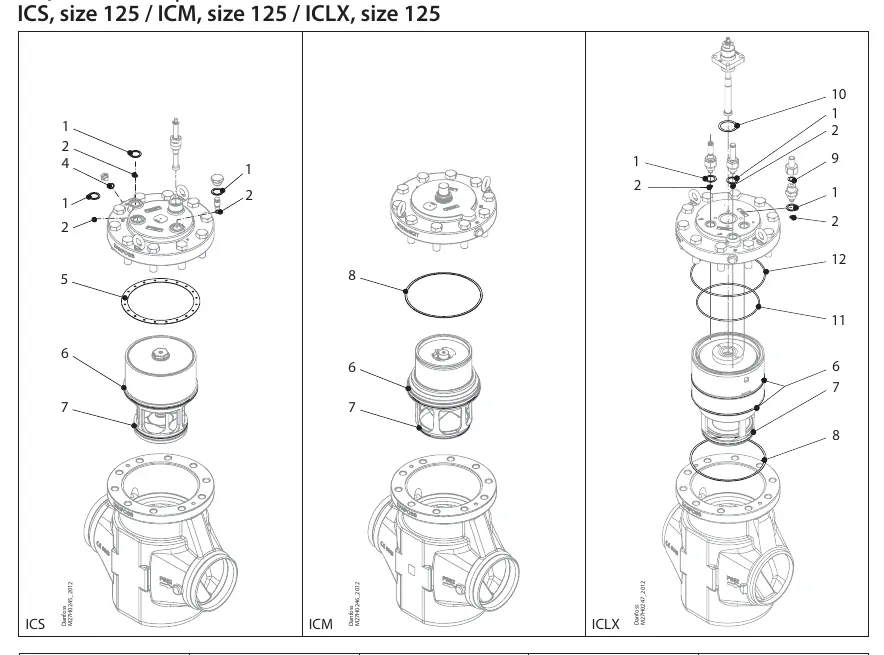

Das Kit enthält verschiedene Dichtungsringe aus Faser (Fibre) und Aluminium (Alu.), die für die ordnungsgemäße Abdichtung der Ventilgehäuse und Deckel erforderlich sind. Die Explosionszeichnungen zeigen die spezifische Anordnung der Komponenten für die jeweiligen Ventiltypen:
- ICS (Größe 125): Fokus auf die Anordnung der Dichtungen 1, 2, 5, 6 und 7.
- ICM (Größe 125): Fokus auf die Anordnung der Dichtungen 6, 7 und 8.
- ICLX (Größe 125): Fokus auf die Anordnung der Dichtungen 1, 2, 6, 7, 8, 9, 10, 11 und 12.
Wartungshinweise
Stellen Sie bei der Wartung sicher, dass alle Dichtungen gemäß der Explosionszeichnung korrekt platziert werden. Die beiliegende Liste spezifiziert die Anzahl und den Durchmesser der benötigten Dichtungsringe:
- Dichtung 1: 3 Stück (Faser, Ø32,5 mm)
- Dichtung 2: 3 Stück (Ø9 mm)
- Dichtung 4: 1 Stück (Aluminium, Ø18 mm)
- Dichtung 5: 1 Stück (Faser, Ø178 mm)
- Dichtung 6: 2 Stück (Ø158 mm)
- Dichtung 7: 1 Stück (Ø114 mm)
- Dichtung 8: 1 Stück (Faser, Ø178 mm)
- Dichtung 9: 1 Stück (Aluminium, Ø22 mm)
- Dichtung 10: 1 Stück (Faser, Ø54 mm)
- Dichtung 11: 1 Stück (Ø133 mm)
- Dichtung 12: 1 Stück (Ø165 mm)
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Wartung
Überprüfen Sie, ob alle Dichtungen (Faser und Aluminium) gemäß der Explosionszeichnung korrekt positioniert und nicht beschädigt wurden.
Vor der Verwendung
- Identifizieren Sie den Ventiltyp (ICS, ICM oder ICLX).
- Stellen Sie sicher, dass es sich um ein Ventil der Größe 125 handelt.
- Überprüfen Sie den Inhalt des Kits anhand der Stückliste.
- Reinigen Sie die Dichtflächen vor dem Einbau der neuen Dichtungen.
Technische Daten in der Praxis
- Alu. (Aluminium)
- Material der Dichtungsringe für spezifische metallische Dichtverbindungen.
Abbildungen und Diagramme
- Die Explosionszeichnungen zeigen die vertikale Anordnung der Dichtungen im Ventilgehäuse.
- Die Nummern in den Zeichnungen korrespondieren mit der Stückliste am unteren Rand des Dokuments.
Modellkompatibilität
- Nur für ICS, ICM und ICLX Ventile der Größe 125 geeignet.
