Bedienungsanleitung für Danfoss EM511 Energiezähler
Schnellstartanleitung für den Danfoss EM511 Einphasen-Energiezähler. Erfahren Sie alles über Installation, Modbus-Kommunikation, technische Daten und Anschlussdiagramme.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung

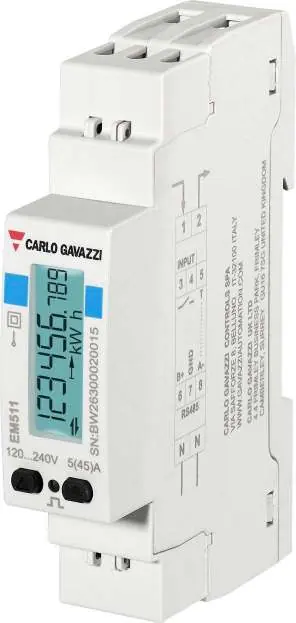

Der Danfoss EM511 ist ein Energiezähler für einphasige Systeme bis 240 V und 45 A. Dieses Dokument dient als technisches Datenblatt und Installationshilfe. Es enthält Informationen zur Modbus RTU-Kommunikation, den elektrischen Anschlussmöglichkeiten sowie den Umgebungsbedingungen für den Betrieb.
Produktbeschreibung
Der EM511 dient zur Überwachung des Energieverbrauchs, elektrischer Variablen und harmonischer Verzerrungen. Er verfügt über ein hintergrundbeleuchtetes LCD-Display, einen digitalen Eingang und eine Modbus RTU RS485-Schnittstelle zur Integration in Systeme wie den AK-SM 800A.
Installation und Anschluss
Das Gerät ist für die Montage auf einer DIN-Schiene in Niederspannungsschaltanlagen vorgesehen. Die Schraubklemmen unterstützen Kabelquerschnitte von 2,5 bis 10 mm² für Messeingänge und 0,2 bis 2,5 mm² für Ein- und Ausgänge sowie Kommunikation.
Kommunikation
Die Modbus RTU-Schnittstelle arbeitet bidirektional über eine 2-Draht-Verbindung. Die Konfiguration erfolgt über die Tasten am Gerät. Achten Sie bei der Verbindung mit dem AK-SM 800A darauf, dass die Modbus-Pegel A+ und B- korrekt zugeordnet werden (A+ des AK-SM 800A an B+ des Energiezählers).
Technische Daten
- System: Einphasig, 120–240 V
- Strombereich: 0,25 A bis 45 A
- Frequenz: 50/60 Hz
- Betriebstemperatur: -25 °C bis +55 °C
- Schutzart: IP40 (Front), IP20 (Klemmen)
Wartung und Sicherheit
Das Gerät ist für die Verwendung in Umgebungen der Überspannungskategorie III und Verschmutzungsgrad 2 ausgelegt. Die Konfiguration der Eingangsfunktionen und Kommunikationsparameter erfolgt direkt über das Tastenfeld am Gerät.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kommunikationsfehler mit AK-SM 800A
Stellen Sie sicher, dass Modbus A+ des AK-SM 800A mit B+ des Energiezählers und Modbus B- des AK-SM 800A mit A- des Energiezählers verbunden ist.
Falsche Messwerte bei der Energieerfassung
Überprüfen Sie die gewählte Messmethode (A: Einweg-Messung, B: bidirektionale Messung) und stellen Sie sicher, dass die Stromrichtung korrekt berücksichtigt wird.
Vor der Verwendung
- Prüfen Sie, ob die Versorgungsspannung im Bereich 120–240 V AC liegt.
- Stellen Sie sicher, dass der Kabelquerschnitt für die Messeingänge zwischen 2,5 und 10 mm² liegt.
- Vergewissern Sie sich, dass die Umgebungstemperatur zwischen -25 °C und +55 °C liegt.
- Prüfen Sie die Modbus-Konfiguration (Adresse, Baudrate, Parität) über das Tastenfeld.
Technische Daten in der Praxis
- Basisstrom (Ib)
- 5 A - Der Referenzstrom für die Genauigkeitsmessung.
- Maximalstrom (Imax)
- 45 A - Der maximale Strom, für den das Gerät ausgelegt ist.
- Überspannungskategorie
- Cat. III - Geeignet für feste Installationen in Gebäuden.
Abbildungen und Diagramme
- Die Anschlussdiagramme zeigen zwei Lösungen (A und B) für die einphasige Systemverdrahtung.
- Das RS485-Diagramm zeigt die korrekte Belegung der Klemmen 6 (B+), 7 (GND) und 8 (A-).
Modellkompatibilität
- Kompatibel mit AK-SM 800A Systemen.
- Unterstützt Modbus RTU Protokoll mit bis zu 247 Geräten am Bus.
