Installationsanleitung für Danfoss IPS 8 Erweiterungsmodul 080G5040
Schnellstartanleitung für das Danfoss IPS 8 Erweiterungsmodul (Typ MCX08M2). Enthält Informationen zur Installation, Verkabelung, Konfiguration über den MCX15B2 Controller sowie technische Daten der digitalen Ausgänge.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Das IPS 8 Erweiterungsmodul (Typ MCX08M2) dient der Erweiterung von Systemen mit dem MCX15B2 Controller um 8 zusätzliche digitale Ausgänge (Purge Points). Die Kommunikation erfolgt ausschließlich über CANbus. Alle Einstellungen werden direkt am Hauptcontroller vorgenommen.
Installation und Anschluss
Das Modul ist für die Montage auf einer DIN-Schiene (gemäß EN 60715) vorgesehen. Die Anschlüsse erfolgen über schraubbare Steckverbinder (Rastermaß 5 mm, Kabelquerschnitt 0,2–2,5 mm²). Achten Sie auf die korrekte Verkabelung der CANbus-Leitungen (CAN H, CAN L, CAN GND) sowie der Spannungsversorgung (24 V AC/DC).
Konfiguration über den MCX15B2 Controller
Die Konfiguration erfolgt über das Menü des Hauptcontrollers:
- Erweiterungsmodul aktivieren: Main Menu -> Start -> Main switch OFF -> Login (Passwort 200) -> General -> Expansion settings -> Yes.
- Anzahl der Purge Points ändern: Main Menu -> Start -> Main switch OFF -> Login (Passwort 200) -> Parameters -> Unit config -> Valve settings -> Max PP.
- Digitale Ausgänge rekonfigurieren: Main Menu -> Start -> Main switch OFF -> Login (Passwort 200) -> Input/output -> I/O Configuration -> Valve settings -> Digital output.

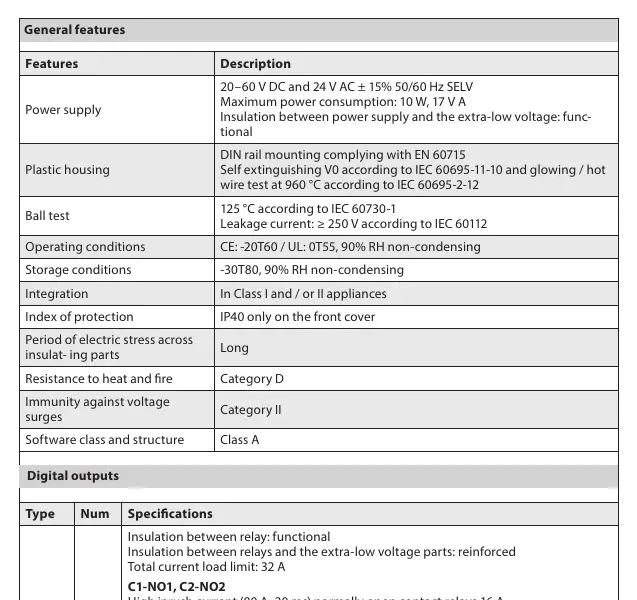

Technische Daten
Das Modul arbeitet mit einer Spannungsversorgung von 20–60 V DC oder 24 V AC (± 15%). Das Gehäuse ist nach IP40 (Frontabdeckung) geschützt. Die digitalen Ausgänge bestehen aus 8 Relais mit unterschiedlichen Spezifikationen für ohmsche und induktive Lasten. Die maximale Strombelastung beträgt 32 A.
Sicherheit und Wartung
Das Gehäuse besteht aus selbstverlöschendem Kunststoff (V0 gemäß IEC 60695-11-10). Das Gerät ist für den Einsatz in Class I und/oder II Geräten geeignet. Bei der Installation ist auf die Einhaltung der geltenden Normen für elektrische Sicherheit zu achten.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Modul wird nicht erkannt
Überprüfen Sie die CANbus-Verkabelung und stellen Sie sicher, dass das Modul im Menü 'Expansion settings' aktiviert wurde.
Digitale Ausgänge schalten nicht korrekt
Prüfen Sie die Konfiguration unter 'I/O Configuration' und stellen Sie sicher, dass die Last die Spezifikationen der Relais (max. 16A/8A je nach Typ) nicht überschreitet.
Vor der Verwendung
- Spannungsversorgung 24 V AC/DC oder 20-60 V DC sicherstellen.
- CANbus-Verbindung zum MCX15B2 Controller prüfen.
- DIN-Schienenmontage gemäß EN 60715 durchführen.
- Kabelquerschnitte 0,2–2,5 mm² verwenden.
- Passwort 200 für den Zugriff auf Konfigurationsmenüs bereithalten.
Technische Daten in der Praxis
- Spannungsversorgung
- 20–60 V DC oder 24 V AC ± 15% 50/60 Hz.
- Relais C1-NO1, C2-NO2
- Hochstrom-Relais (16 A), geeignet für hohe Einschaltströme (80 A - 20 ms).
Abbildungen und Diagramme
- Seite 1 zeigt das Anwendungsschema mit MCX15B2 Controller und CANbus-Verbindung.
- Seite 2 zeigt das Anschlussdiagramm der Bodenplatine mit Klemmenbelegung für Stromversorgung, CAN und digitale Ausgänge.
- Seite 4 zeigt die Menüstruktur für die Konfiguration am Hauptcontroller.
Modellkompatibilität
- Erfordert MCX15B2 als Hauptcontroller.
- Kommunikation ausschließlich über CANbus.
- Softwareklasse A.
