Installationsanleitung für Danfoss ECL Comfort 210 / 310 Basisteil
Schnellstart-Anleitung für die Installation und Montage der Danfoss ECL Comfort 210 und 310 Basisteile. Enthält Anschlusspläne, Verdrahtungsschemata und Montageschritte für Wand- und DIN-Schienen-Installation.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Basisteile der Danfoss ECL Comfort 210 (Code 087H3220) und ECL Comfort 310 (Code 087H3230). Es enthält technische Zeichnungen für die elektrische Verdrahtung sowie Schritt-für-Schritt-Anweisungen für die Wand- und DIN-Schienen-Montage.
Montage
Die Installation kann entweder direkt an der Wand oder auf einer DIN-Schiene erfolgen:

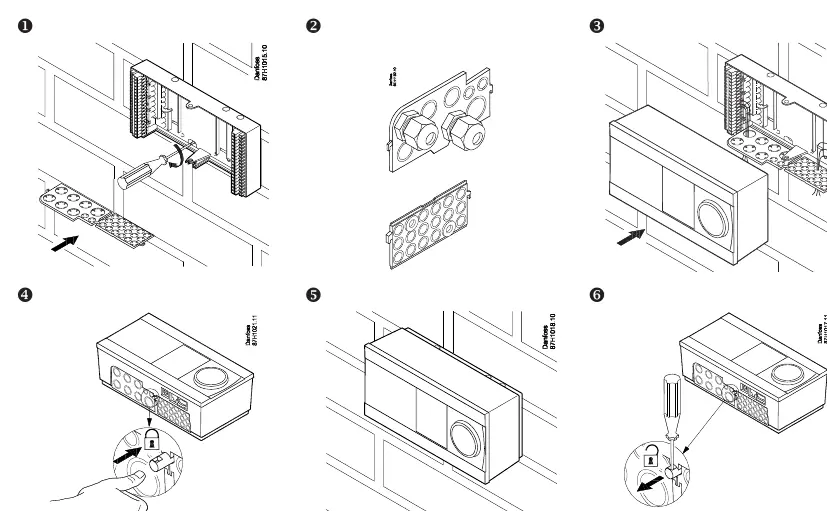

- Wandmontage: Befestigen Sie das Basisteil mit Schrauben an der Wand. Führen Sie die Kabel durch die vorgesehenen Öffnungen und setzen Sie das Gerät auf. Sichern Sie das Gerät durch den Verriegelungsmechanismus.
- DIN-Schienen-Montage: Rasten Sie das Basisteil auf die DIN-Schiene auf. Führen Sie die Verkabelung durch und verriegeln Sie das Gehäuse sicher.
Nach der Montage wird das Hauptgerät auf das Basisteil aufgesetzt und mit dem Verriegelungshebel fixiert.
Elektrische Anschlüsse
Die Basisteile verfügen über spezifische Klemmenbelegungen für Sensoren, Aktoren und Kommunikationsbusse:
- ECL Comfort 210: Bietet Anschlüsse für Sensoren (S1-S8), Relaisausgänge (R1-R4) und Triac-Ausgänge (Tr1-Tr4).
- ECL Comfort 310: Bietet erweiterte Anschlussmöglichkeiten für Sensoren (S1-S10), Relaisausgänge (R1-R6) und Triac-Ausgänge (Tr1-Tr6).
- Kommunikation: Beide Modelle unterstützen Modbus-Anschlüsse (A, B, S.Gnd) sowie eine 12V-Versorgung für den ECL 485 Bus.
Beachten Sie bei der Verdrahtung die auf dem Gehäuse aufgedruckten Schaltpläne, um Kurzschlüsse oder Fehlfunktionen zu vermeiden.
Sicherheit und Support
Die Installation darf nur durch qualifiziertes Fachpersonal erfolgen. Weitere Informationen und Anleitungsvideos finden Sie auf der offiziellen Webseite unter www.danfoss.com oder auf dem YouTube-Kanal DanfossHeating unter der Playlist District Energy installation videos.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht auf der Schiene fixieren
Prüfen Sie, ob der Verriegelungshebel in der geöffneten Position steht, bevor Sie das Gerät aufsetzen.
Keine Kommunikation über Modbus
Überprüfen Sie die korrekte Verdrahtung der Klemmen A, B und S.Gnd gemäß dem Schaltplan auf dem Basisteil.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung während der Installation unterbrochen ist.
- Prüfen Sie, ob das Modell (210 oder 310) mit dem gewählten Basisteil übereinstimmt.
- Stellen Sie sicher, dass alle Kabel fest in den Klemmen sitzen.
- Überprüfen Sie die korrekte Ausrichtung der Kabeldurchführungen.
Abbildungen und Diagramme
- Die Schaltpläne zeigen die Klemmenbelegung für Sensoren, Aktoren und Bus-Systeme.
- Die Montagezeichnungen illustrieren den Prozess des Aufsetzens und Verriegelns auf Wand oder DIN-Schiene.
Modellkompatibilität
- ECL Comfort 210 Basisteil (087H3220) ist spezifisch für die 210er Serie.
- ECL Comfort 310 Basisteil (087H3230) ist spezifisch für die 310er Serie.
