Installationsanleitung für Danfoss Link™ RS Raumfühler
Schnelle Installationsanleitung für den Danfoss Link™ RS Raumfühler. Erfahren Sie, wie Sie das Gerät montieren, in das Danfoss Link™ CC System einbinden, Netzwerktests durchführen und Fehler beheben.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument ist die Installationsanleitung für den Danfoss Link™ RS Raumfühler. Es enthält alle notwendigen Schritte für die Montage, die Einbindung in das Danfoss Link™ CC System sowie Informationen zur Fehlerbehebung und technische Spezifikationen. Der Raumfühler dient zur Messung der Umgebungstemperatur und zur Steuerung der Heizung.
Beschreibung des Geräts
Der Danfoss Link™ RS Raumfühler verfügt über einen eingebauten Temperatursensor. Er ist batteriebetrieben (2 x AA) und ermöglicht die Anpassung der Raumtemperatur. Das Gerät besitzt eine LED-Taste für die Hintergrundbeleuchtung und Netzwerktests sowie ein beleuchtetes Display.
Installation
Bei der Installation sind folgende Bedingungen zu beachten:
- Nicht in direktem Sonnenlicht montieren.
- Empfohlene Montagehöhe: 80-150 cm.
- In Feuchträumen gemäß örtlicher Bauvorschriften installieren.
- Mindestens 50 cm Abstand zu Fenstern oder Türen einhalten, die gelegentlich geöffnet werden.

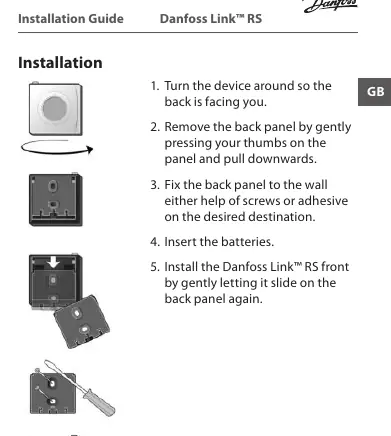

Montageschritte:
- Gerät umdrehen, um die Rückseite freizulegen.
- Rückplatte durch leichten Druck mit den Daumen nach unten abziehen.
- Rückplatte mit Schrauben oder Klebstoff an der Wand befestigen.
- Batterien einlegen.
- Frontteil vorsichtig auf die Rückplatte schieben.
Einbindung und Netzwerktest
Die Verbindung zum Danfoss Link™ CC Zentralregler erfolgt über dessen Konfigurationsmenü (Konfiguration 6: Hinzufügen von Geräten). Nach der Einbindung sollte ein Netzwerktest durchgeführt werden (Konfiguration 8). Wenn das System auf ein Signal wartet, drücken Sie die LED-Taste am Raumfühler für 5 Sekunden.
Werkseinstellungen
Um das Gerät zurückzusetzen, entfernen Sie das Frontteil, nehmen eine Batterie heraus, halten die Taste gedrückt und legen die Batterie wieder ein, bis die LED ca. 5 Sekunden lang rot blinkt.
Fehlersuche
- Kurzes grünes Blinken: Nicht im Netzwerk eingebunden.
- Schnelles grünes Blinken: Einbindung läuft.
- Rotes Blinken für 5 Sek.: Einbindung oder Verbindungstest fehlgeschlagen.
- E5: Kurzschluss Bodensensor.
- E6: Keine Verbindung zum Bodensensor.
- Batteriewarnung: Rote LED blinkt alle 2,5 Min. (niedrig) oder alle 30 Sek. (kritisch).
Technische Daten
- Batterie: 2 x AA, 1,5 V (Lebensdauer 4-5 Jahre).
- Übertragungsfrequenz: 868,42 MHz.
- Reichweite: Bis zu 30 m in normalen Gebäuden.
- Schutzart: IP 21.
- Abmessungen: 75 mm x 75 mm x 24 mm.
Kontakt zum Hersteller: Danfoss A/S, Haarupvaenget 11, 8600 Silkeborg, Dänemark. E-Mail: [email protected]. Website: www.heating.danfoss.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Einbindung oder Verbindungstest fehlgeschlagen
Prüfen Sie die Signalstärke und führen Sie den Test erneut durch. Stellen Sie sicher, dass sich das Gerät in Reichweite befindet.
Niedriger oder kritischer Batteriestand
Ersetzen Sie die 2 x AA Batterien umgehend, wenn die rote LED regelmäßig blinkt.
E5 oder E6 Fehlercode
Dies deutet auf einen Kurzschluss oder Verbindungsverlust des Bodensensors hin. Überprüfen Sie die Verkabelung des Sensors.
Vor der Verwendung
- Stellen Sie sicher, dass der Montageort nicht direktem Sonnenlicht ausgesetzt ist.
- Prüfen Sie, ob die Montagehöhe zwischen 80 und 150 cm liegt.
- Stellen Sie sicher, dass 2 x AA Batterien vorhanden sind.
- Vergewissern Sie sich, dass der Danfoss Link™ CC Zentralregler betriebsbereit ist.
Technische Daten in der Praxis
- Übertragungsfrequenz 868,42 MHz
- Standardfrequenz für Danfoss Funksysteme, optimiert für Gebäude.
- Reichweite bis zu 30 m
- Maximale Distanz in Gebäuden, abhängig von baulichen Hindernissen.
Abbildungen und Diagramme
- Die LED-Taste dient sowohl zur Beleuchtung des Displays als auch zum Auslösen des Netzwerktests.
- Das Display zeigt Symbole für Umgebungstemperatur, Bodentemperatur, Verbindungsstatus und Batteriewarnungen an.
Modellkompatibilität
- Erfordert einen Danfoss Link™ CC Zentralregler für den Betrieb.
- In Ausnahmefällen können Repeater zur Signalverstärkung erforderlich sein.
