Installationsanleitung für Danfoss SSM Edelstahl-Verteiler

Schnellstartanleitung für den Danfoss SSM Edelstahl-Verteiler mit technischen Zeichnungen, Abmessungen und Tabellen zur Durchflussregelung für verschiedene Rohrgrößen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Installationshilfe für den Danfoss SSM Edelstahl-Verteiler. Es enthält maßgebliche technische Zeichnungen, Abmessungen für verschiedene Konfigurationen (von 2+2 bis 12+12 Anschlüssen) sowie Tabellen zur Bestimmung der Durchflussraten in Abhängigkeit von der Rohrlänge und dem Rohrdurchmesser (16x2 mm, 18x2 mm und 20x2 mm).

Technische Daten und Abmessungen

Der Verteiler ist in verschiedenen Größen erhältlich. Die Gesamtlänge (L1) variiert je nach Anzahl der Heizkreise:

Tabelle der Gesamtlängen (L1) für verschiedene Verteilergrößen.
Tabelle der Gesamtlängen (L1) für verschiedene Verteilergrößen.
  • 2+2: 190 mm
  • 3+3: 240 mm
  • 4+4: 290 mm
  • 5+5: 340 mm
  • 6+6: 390 mm
  • 7+7: 440 mm
  • 8+8: 490 mm
  • 9+9: 540 mm
  • 10+10: 590 mm
  • 11+11: 640 mm
  • 12+12: 690 mm

Die Einbautiefe und Höhe variieren je nach Modell (SSM + 088U0585, 088U0595, 088U0596). Bitte beachten Sie die technischen Zeichnungen auf Seite 1 für die genauen Abstände.

Durchflussregelung und Auslegung

Die Anleitung enthält detaillierte Tabellen zur Auslegung der Heizkreise. Um die korrekte Einstellung zu finden, müssen Sie den Rohrdurchmesser (16, 18 oder 20 mm) und die Länge des jeweiligen Heizkreises (in Metern) berücksichtigen. Die Tabellen zeigen die entsprechenden Einstellwerte für den Durchflussmesser.

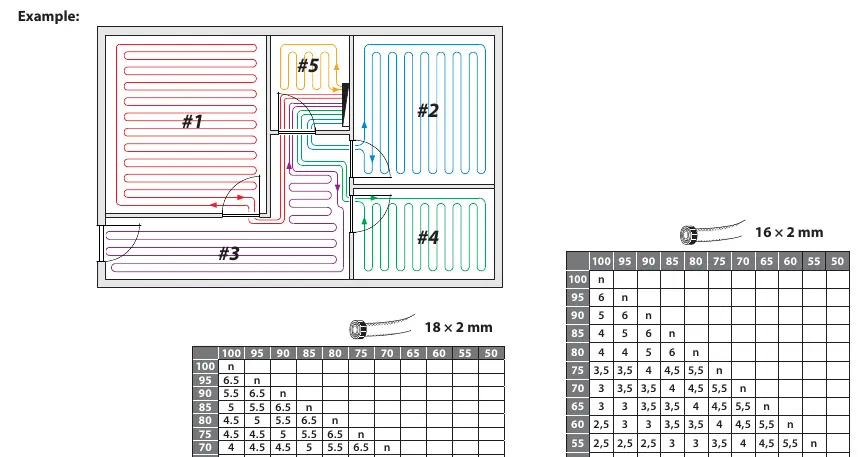

Beispiel für die Auslegung von Heizkreisen mit unterschiedlichen Längen.
Beispiel für die Auslegung von Heizkreisen mit unterschiedlichen Längen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Unbekannte Gesamtlänge für die Montage

Verwenden Sie die Tabelle auf Seite 1, um die Länge L1 basierend auf der Anzahl der Heizkreise (z.B. 2+2 bis 12+12) zu bestimmen.

Einstellung des Durchflusses für unterschiedliche Rohrlängen

Nutzen Sie die Tabellen auf Seite 2, um basierend auf dem Rohrdurchmesser (16, 18 oder 20 mm) und der verlegten Rohrlänge den korrekten Einstellwert zu ermitteln.

Vor der Verwendung

  • Identifizieren Sie das spezifische SSM-Modell (088U0585, 088U0595 oder 088U0596).
  • Prüfen Sie den verfügbaren Platz für die Montage anhand der L1-Maße.
  • Stellen Sie sicher, dass der Rohrdurchmesser (16, 18 oder 20 mm) mit den Auslegungstabellen übereinstimmt.
  • Messen Sie die Länge jedes Heizkreises, um die korrekte Durchflusseinstellung vorzunehmen.
