Bedienungsanleitung für Danfoss 103E5 Elektronische Zeitschaltuhr

Wichtige Informationen aus der Anleitung

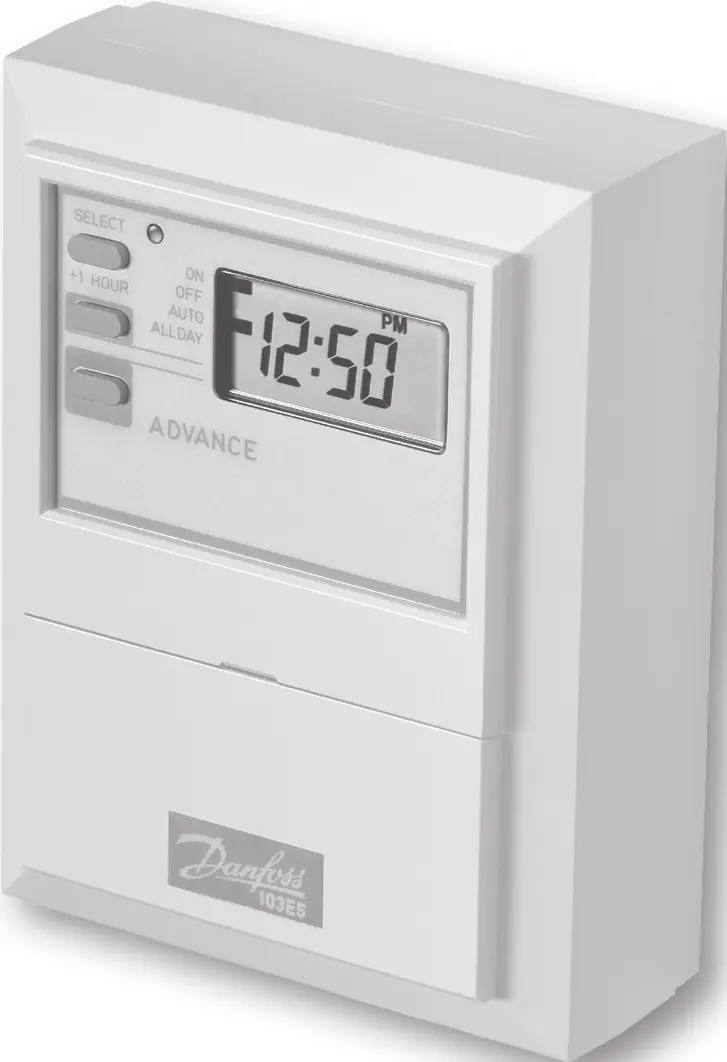

Die Danfoss 103E5 ist eine elektronische Zeitschaltuhr zur Steuerung von Warmwasser und Heizung. Dieses Dokument dient als Installations- und Bedienungsanleitung. Die Installation darf nur durch einen qualifizierten Elektriker oder Heizungsinstallateur gemäß den geltenden IEEE-Verkabelungsvorschriften erfolgen. Das Gerät bietet 3 Ein- und Ausschaltzeiten pro Tag und kann entweder im 24-Stunden-Modus oder im 5/2-Tage-Modus betrieben werden.

Installation und Verkabelung

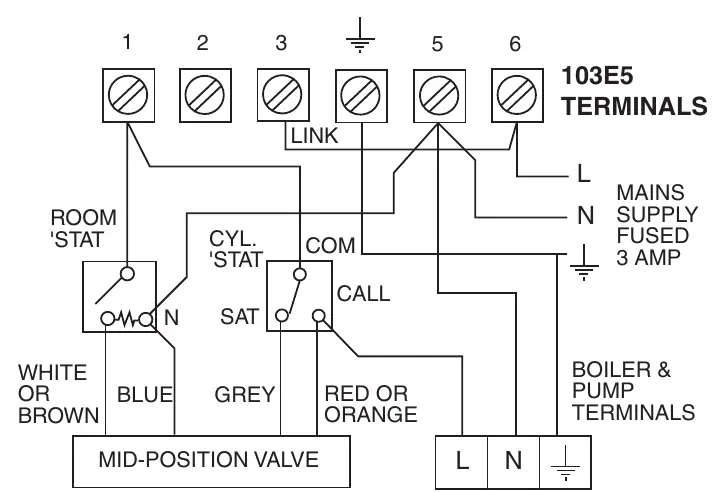

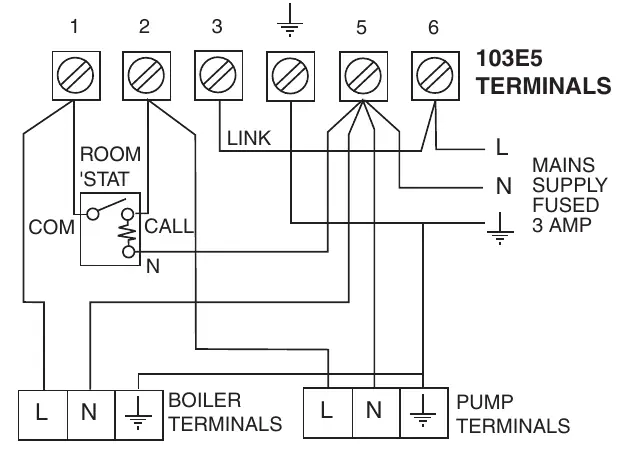

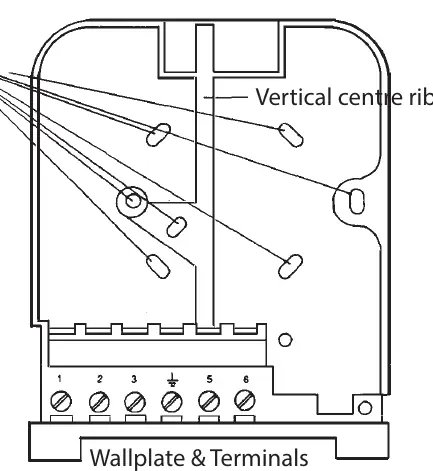

Vor der Installation muss die Stromversorgung unterbrochen werden. Die Montage erfolgt durch Lösen der Befestigungsschraube an der Basis, um die Abdeckung zu entfernen. Die Wandplatte wird an der Wand oder einer Unterputzdose befestigt. Achten Sie darauf, dass Schraubenköpfe nicht über die vertikale Mittelrippe hinausragen. Kabel können nur von unten in das Gerät eingeführt werden. Die Verkabelung muss gemäß den Schaltplänen für das jeweilige Heizsystem (z. B. Schwerkraft, Pumpenheizung, Kombikessel) erfolgen.

Erste Inbetriebnahme

Um das Gerät zurückzusetzen und die Werkseinstellungen zu laden, drücken Sie gleichzeitig die Tasten SELECT, ADVANCE, + und -. Dies setzt die Zeit auf 12:00 Uhr am Montag zurück. Zur Einstellung der Uhrzeit drücken Sie die Taste PROGRAMME, verwenden die + und - Tasten zur Korrektur und bestätigen erneut mit PROGRAMME.

Programmierung

Das Gerät bietet zwei Programmiermodi:

• 24-Stunden-Modus: Gleiches Programm für jeden Wochentag.
• 5/2-Tage-Modus: Ein Programm für Wochentage (Mo-Fr) und ein anderes für das Wochenende (Sa-So). Um diesen Modus zu aktivieren, entfernen Sie den kleinen zweipoligen Stecker auf der Rückseite des Moduls und setzen Sie das Gerät zurück.

Die Programmierung erfolgt durch Drücken der Taste PROGRAMME, bis das gewünschte Ereignis (1-6) angezeigt wird, und anschließendes Einstellen der Zeiten mit den + und - Tasten.

Betriebsmodi

Durch Drücken der Taste SELECT können Sie zwischen folgenden Modi wählen:

• ON: Heizung/Warmwasser bleibt dauerhaft an.
• OFF: Heizung/Warmwasser bleibt dauerhaft aus.
• AUTO: Heizung/Warmwasser folgt den programmierten Zeiten.
• ALLDAY: Heizung/Warmwasser schaltet zur ersten programmierten Zeit ein und bleibt bis zur letzten programmierten Zeit an.

Temporäre Überbrückungen

Das Gerät bietet zwei Funktionen für kurzfristige Änderungen:

• +1 HOUR: Schaltet das System für eine zusätzliche Stunde ein oder verlängert die aktuelle Laufzeit um eine Stunde.
• ADVANCE: Springt im AUTO-Modus zum nächsten programmierten Ereignis (schaltet ein, wenn aus; schaltet aus, wenn an).

Batteriepufferung

Bei einem Stromausfall bleiben Zeit- und Programmeinstellungen dank der eingebauten Lithiumbatterie für bis zu 15 Tage erhalten. Nach 15 Tagen ohne Strom schaltet sich das Display aus, aber die Programme bleiben gespeichert. Nach Wiederherstellung der Stromversorgung muss das Gerät durch Drücken der Taste PROGRAMME reaktiviert werden.

Technische Daten

• Spannungsversorgung: 230 Vac ± 15%, 50 Hz
• Schaltleistung: 264 Vac, 50/60Hz, 3(1)A
• Schutzart: IP30
• Max. Umgebungstemperatur: 45°C
• Abmessungen: 102 x 136 x 47 mm
