Bedienungsanleitung für Danfoss AK-XM 103A I/O- und Kommunikationsmodul
Erfahren Sie, wie Sie das Danfoss AK-XM 103A I/O-Modul installieren, verdrahten und konfigurieren. Diese Anleitung enthält technische Daten, Anschlusspläne und Sicherheitshinweise für den Betrieb.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Danfoss AK-XM 103A ist ein I/O- und Kommunikationsmodul. Vor der Installation oder dem Austausch von Modulen muss die Spannungsversorgung zwingend unterbrochen werden, um Schäden oder Verletzungen zu vermeiden. Das Gerät ist für den Betrieb in einer Umgebungstemperatur von -20°C bis 55°C und einer relativen Luftfeuchtigkeit von 0-95% (nicht kondensierend) ausgelegt. Die Schutzart beträgt IP10 / VBG4.
Montage
Das Modul ist für die Montage auf einer DIN-Schiene vorgesehen. Achten Sie beim Einbau auf die korrekte Ausrichtung und den festen Sitz auf der Schiene.
Verdrahtung und Anschlüsse
Die Verdrahtung erfolgt über die Klemmen 1 bis 24. Beachten Sie die folgenden Spannungs- und Signalvorgaben:
- Klemme 9: 12 V
- Klemme 10: 5 V
- Klemmen 2, 4, 6, 8: GND für AI 1-4
- Klemmen 17, 19: GND für AO 1+2
- Klemmen 21, 23: GND für AO 3+4
Es besteht eine galvanische Trennung zwischen AI 1-4, AO 1-2 und AO 3-4.
Signaltypen und Konfiguration
Das Modul unterstützt verschiedene Signaltypen für die Analogeingänge (AI) und Analogausgänge (AO):
- AI (Analogeingänge): Unterstützt Pt 1000 Sensoren, Drucktransmitter (AKS 32R, AKS 2050, MBS 8250, AKS 32), Spannungssignale (0-5V, 0-10V) sowie On/Off-Signale (z.B. Türschalter, Tag/Nacht-Umschaltung).
- AO (Analogausgänge): Unterstützt 0-10V Signale mit einer maximalen Stromstärke von 2,5 mA pro Ausgang.
Adressierung
Die Adressierung des Moduls erfolgt über die Drehschalter (x100, x10, x1), die sich am Gerät befinden. Stellen Sie die gewünschte Adresse vor der Inbetriebnahme ein.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät startet nicht oder zeigt keine Funktion
Überprüfen Sie die Spannungsversorgung an Klemme 9 (12V) und Klemme 10 (5V).
Falsche Messwerte bei Sensoren
Stellen Sie sicher, dass der korrekte Signaltyp (z.B. Pt 1000 oder 0-10V) für den jeweiligen Eingang konfiguriert ist.
Vor der Verwendung
- Spannungsversorgung vor Montage oder Demontage unterbrechen.
- Umgebungstemperatur prüfen (-20°C bis 55°C).
- Kabelquerschnitte für die Klemmen 1-24 vorbereiten.
- Adressschalter (x100, x10, x1) korrekt einstellen.
Technische Daten in der Praxis
- Galvanische Trennung
- AI 1-4, AO 1-2 und AO 3-4 sind elektrisch voneinander isoliert.
Abbildungen und Diagramme

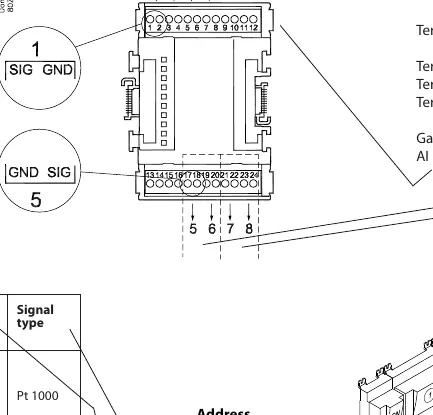

- Die Anschlussübersicht zeigt die Klemmenbelegung von 1 bis 24.
- Die Drehschalter für die Adressierung befinden sich auf der Frontseite.
Modellkompatibilität
- Geeignet für Pt 1000 Temperatursensoren.
- Kompatibel mit Drucktransmittern AKS 32R, AKS 2050, MBS 8250 und AKS 32.
