Installationsanleitung für Danfoss Aveo RA/VL, RA/V Service-Kit Thermostat-Sensoren
Erfahren Sie, wie Sie das Danfoss Aveo Service-Kit für Thermostat-Sensoren installieren und die Temperaturbegrenzung (Minimum/Maximum) präzise einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und die Einstellung der Temperaturbegrenzung für die Danfoss Aveo Thermostat-Sensoren (RA/VL, RA/V). Es richtet sich an Fachpersonal und Anwender, die das Service-Kit zur Wartung oder Montage einsetzen.
Installation
- Entfernen Sie den alten Thermostatkopf vom Ventil.
- Lösen Sie bei Bedarf das alte Ventil-Element mit einem passenden Werkzeug.
- Setzen Sie das neue Element aus dem Service-Kit ein.
- Ziehen Sie das Element fest.
- Stellen Sie den Thermostatkopf auf die Position 5.
- Drücken Sie den Thermostatkopf fest auf das Ventilgehäuse.
- Sichern Sie den Kopf gegebenenfalls mit der seitlichen Schraube unter Verwendung eines Schraubendrehers.
Temperaturbegrenzung
Die Sensoren ermöglichen eine Begrenzung des Temperaturbereichs, um Energie zu sparen oder Überhitzung zu vermeiden.
Maximale Temperaturbegrenzung
- Entnehmen Sie den Begrenzungsstift aus dem Gehäuse.
- Verwenden Sie einen Schraubendreher, um den Begrenzungsmechanismus im Inneren des Kopfes zu lösen.
- Stellen Sie die gewünschte Maximaltemperatur ein (z.B. Position 4).
- Setzen Sie den Stift in die entsprechende Position für das Maximum ein.
- Fixieren Sie die Einstellung.
Minimale Temperaturbegrenzung
- Entnehmen Sie den Begrenzungsstift.
- Lösen Sie die Arretierung mit einem Schraubendreher.
- Wählen Sie die gewünschte Minimaltemperatur (z.B. Position 2).
- Setzen Sie den Stift in die entsprechende Position für das Minimum ein.
- Fixieren Sie die Einstellung.
Blindmarkierung
Der Sensor verfügt über eine Blindmarkierung, die eine taktile Orientierung an der Skala ermöglicht, was besonders für sehbehinderte Personen hilfreich ist.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Thermostat lässt sich nicht auf Ventil montieren
Stellen Sie sicher, dass der Kopf auf Position 5 steht, bevor Sie ihn auf das Ventilgehäuse drücken.
Temperaturbegrenzung lässt sich nicht einstellen
Stellen Sie sicher, dass der Begrenzungsstift korrekt entnommen und die Arretierung mit einem Schraubendreher gelöst wurde.
Vor der Verwendung
- Prüfen Sie, ob das korrekte Service-Kit (RA/VL oder RA/V) für Ihr Ventil vorliegt.
- Stellen Sie sicher, dass ein passender Schraubendreher für die Montage und Begrenzungseinstellung bereitliegt.
- Entfernen Sie den alten Thermostatkopf vollständig.

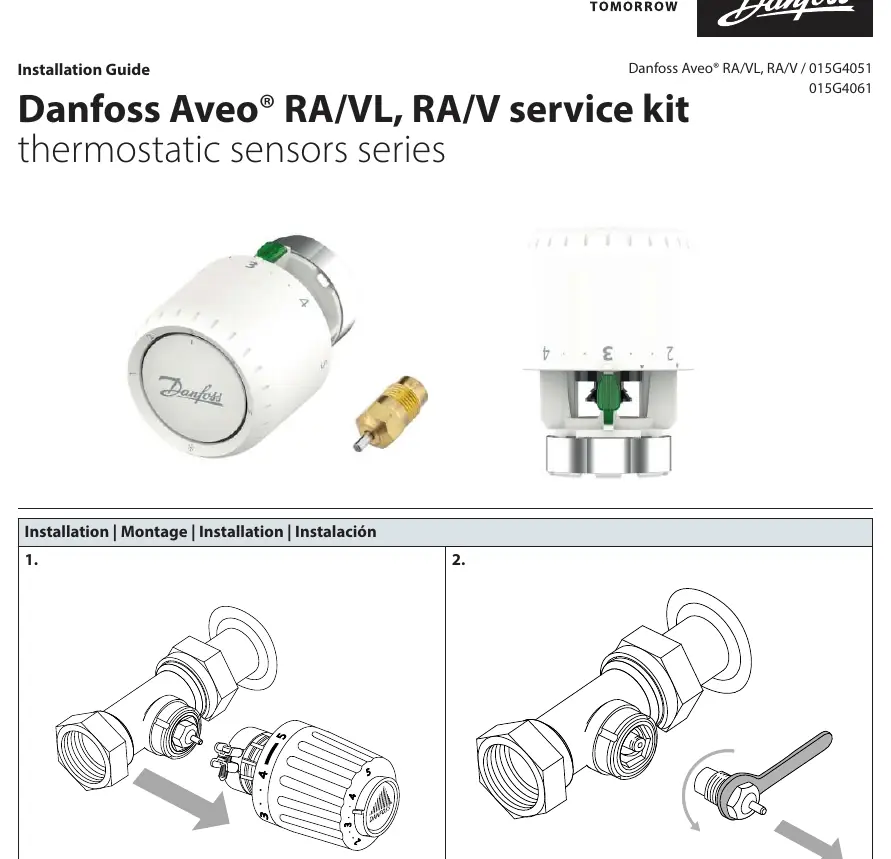

Abbildungen und Diagramme
- Die Abbildungen zeigen die schrittweise Montage des Thermostatkopfes auf das Ventil.
- Die Temperaturbegrenzung wird durch das Einsetzen kleiner Stifte in die internen Schlitze des Thermostatkopfes erreicht.
Modellkompatibilität
- Das System ist spezifisch für Danfoss Aveo RA/VL und RA/V Serien ausgelegt.
