Installationsanleitung für Danfoss 027F3387-027R9823 Überholungskit
Schnelle Anleitung zur Identifikation und Verwendung des Danfoss Überholungskits 027F3387 für PM-Ventile der Größe 80 mit V-Kegel. Enthält eine detaillierte Übersicht der enthaltenen Ersatzteile und deren Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe und Teileübersicht für das Danfoss Überholungskit mit der Artikelnummer 027F3387, das speziell für PM-Ventile der Größe 80 mit V-Kegel entwickelt wurde. Die Anleitung bietet eine visuelle Aufschlüsselung aller im Kit enthaltenen Komponenten, um eine korrekte Wartung und Instandsetzung des Ventils zu gewährleisten.
Komponentenübersicht
Das Kit enthält verschiedene Dichtungen, O-Ringe und mechanische Bauteile. Die Identifikation erfolgt über die im Diagramm nummerierten Positionen:
- Dichtungen (Fibre): Verschiedene Größen (Ø38 mm, Ø33 mm, Ø149 mm, Ø134 mm, Ø154 mm) für unterschiedliche Dichtstellen im Ventilgehäuse.
- O-Ringe (Alu/Metall): Präzisionsdichtungen (Ø18 mm, Ø14 mm, Ø32 mm, Ø22 mm) zur Abdichtung beweglicher Teile.
- Mechanische Komponenten: Beinhaltet unter anderem die Ventilspindel (Pos. 18), die Feder (Pos. 19), den Siebeinsatz (Pos. 20) sowie den Ventilsitz/V-Kegel-Einsatz (Pos. 23).
Hinweise zur Verwendung
Bitte beachten Sie bei der Montage folgende Einschränkungen:
- Teile, die mit einem Sternchen (*) markiert sind, sind im Paket enthalten, werden jedoch für das PM-Ventil der Größe 80 mit V-Kegel nicht benötigt.
- Teile, die mit zwei Sternchen (**) markiert sind, gehören zur manuellen Öffnungsvorrichtung.
- Stellen Sie sicher, dass alle Dichtflächen vor dem Einbau der neuen Komponenten gründlich gereinigt werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teil aus dem Kit passt nicht
Prüfen Sie, ob das Teil mit einem Sternchen (*) markiert ist; diese Teile sind für andere Konfigurationen vorgesehen und werden bei PM-Größe 80 mit V-Kegel nicht verwendet.
Vor der Verwendung
- Identifizieren Sie alle Teile anhand der beiliegenden Explosionszeichnung.
- Stellen Sie sicher, dass das Ventil drucklos und entleert ist, bevor Sie mit der Wartung beginnen.
- Reinigen Sie alle Dichtflächen von Rückständen alter Dichtungen.
- Vergleichen Sie die Durchmesser der Dichtungen mit den Angaben in der Anleitung.
Technische Daten in der Praxis
- Fibre Dichtungen
- Dichtungsringe aus Fasermaterial, die für statische Abdichtungen im Ventilgehäuse vorgesehen sind.
- Alu/Metall O-Ringe
- Dichtungen für bewegliche oder hochdruckbelastete Verbindungen innerhalb der Ventilbaugruppe.
Abbildungen und Diagramme

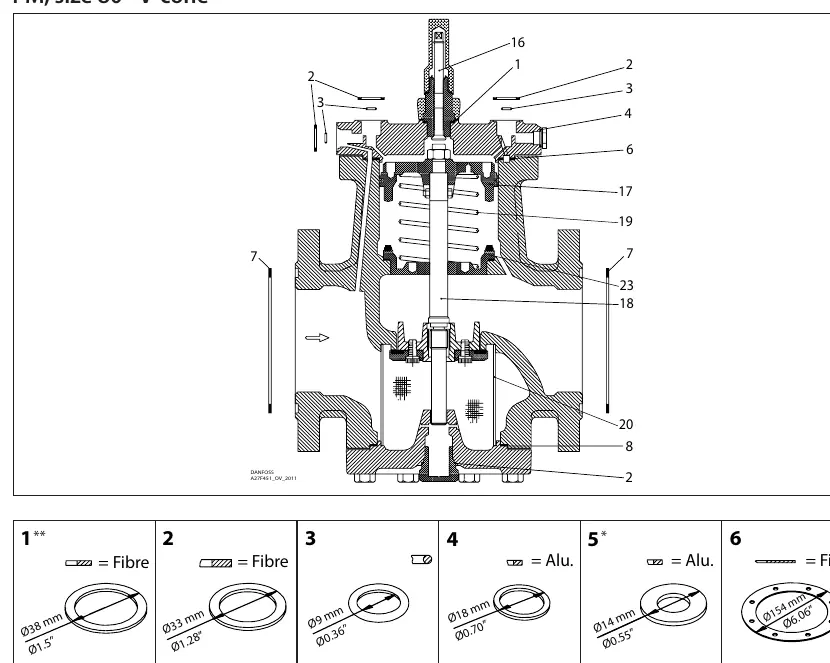

- Die Explosionszeichnung zeigt die Anordnung der Ventilspindel (18), der Feder (19) und der Dichtungen (1-10) im Ventilgehäuse.
- Die nummerierten Listen ordnen die physischen Teile den Positionen im Ventil zu.
Modellkompatibilität
- Dieses Kit ist spezifisch für Danfoss PM-Ventile der Größe 80 mit V-Kegel ausgelegt.
- Nicht alle gelieferten Teile sind für jede Konfiguration erforderlich.
