Installationsanleitung für Danfoss 027F0571 Überholungskit
Erfahren Sie, wie Sie das Danfoss 027F0571 Überholungskit für PMLX Größe 80 korrekt verwenden. Dieser Leitfaden enthält eine detaillierte Übersicht der enthaltenen Ersatzteile, deren Spezifikationen und Zuordnung zum Ventilaufbau.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für das Danfoss Überholungskit mit der Artikelnummer 027F0571, das speziell für das PMLX-Ventil der Größe 80 konzipiert ist. Es bietet eine detaillierte Aufschlüsselung aller im Kit enthaltenen Komponenten, deren Materialbeschaffenheit (Aluminium oder Faser) sowie deren exakte Abmessungen.
Komponentenübersicht
Das Kit enthält eine Vielzahl von Dichtungen, O-Ringen und mechanischen Bauteilen. Die beiliegende Explosionszeichnung zeigt die genaue Positionierung der Teile im Ventilgehäuse. Bitte beachten Sie, dass einige im Paket enthaltene Ersatzteile für die Größe 80 des PMLX-Ventils nicht benötigt werden und als Reserve verbleiben.
Ersatzteilliste und Spezifikationen
Die Komponenten sind durch Nummern identifiziert, die sich auf die technische Zeichnung beziehen:
- Dichtungen und Ringe: Verschiedene Größen von 9 mm bis 154 mm Durchmesser, gefertigt aus Aluminium oder Fasermaterial.
- Mechanische Teile: Zentrale Ventilkomponenten wie der Ventilschaft (16), Federn (19) und Ventilteller (23).
- Materialhinweise: Achten Sie bei der Montage auf die Materialvorgaben (Alu. vs. Fibre), um die Dichtigkeit des Systems zu gewährleisten.
Montagehinweise
Bei der Installation ist die Explosionszeichnung als Referenz für die Reihenfolge der Bauteile zu verwenden. Stellen Sie sicher, dass alle Dichtflächen sauber sind, bevor Sie die neuen Komponenten aus dem Kit einsetzen. Überprüfen Sie nach der Montage die korrekte Ausrichtung der Federn und des Ventilschafts, um eine einwandfreie Funktion des PMLX-Ventils sicherzustellen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Teile aus dem Kit passen nicht oder bleiben übrig.
Einige Teile im Paket sind für andere Ventilgrößen vorgesehen und werden für das PMLX Größe 80 nicht benötigt.
Vor der Verwendung
- Identifizieren Sie alle Teile anhand der beiliegenden Zeichnung.
- Stellen Sie sicher, dass das Ventil drucklos ist, bevor Sie mit der Überholung beginnen.
- Reinigen Sie die Dichtflächen gründlich von Rückständen alter Dichtungen.
- Prüfen Sie die Materialvorgaben (Alu oder Faser) für jede Dichtungsposition.
Abbildungen und Diagramme

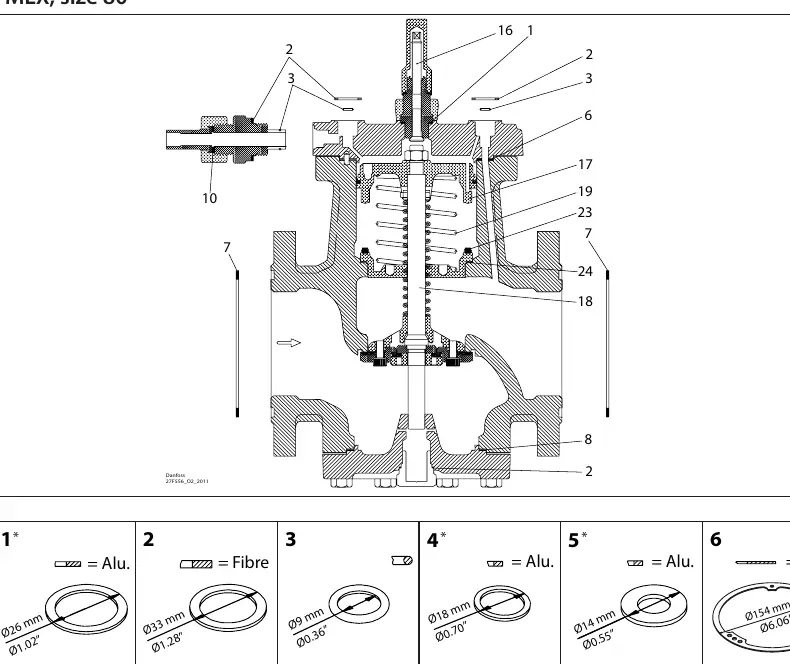

- Die Explosionszeichnung zeigt die vertikale Anordnung der Ventilinnenteile.
- Die Nummern in der Zeichnung korrespondieren direkt mit den Nummern in der Ersatzteilliste.
Modellkompatibilität
- Dieses Kit ist ausschließlich für das Danfoss PMLX Ventil der Größe 80 bestimmt.
