Bedienungsanleitung für DALI 0-10V Konverter DALI Type 5
Schnellstartanleitung für den DALI 0-10V Konverter DALI Type 5. Erfahren Sie alles über die Installation, den 24V DC-Anschluss, die DALI-Verkabelung, die Konfiguration von Dimmkurven und die Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der DALI 0-10V Konverter (DALI Type 5) dient zur Steuerung von 0-10V-Geräten über ein DALI-Netzwerk. Das Gerät fungiert als DALI-Leuchte und unterstützt Broadcast, Adressierung, Gruppen und Szenen. Es benötigt eine 24V DC Stromversorgung (>100mA).
Beschreibung und technische Daten
Das Gerät ist für die DIN-Schienenmontage konzipiert und verfügt über ein UL94V0-Gehäuse. Es kann 0-10V-Signale sowohl senken als auch quellen (max. 50mA). Die 12-poligen Anschlüsse sind abnehmbar.
Installation und Anschluss
Die Stromversorgung erfolgt über die Klemmen DC IN (+/-), wobei die Polarität nicht kritisch ist. Die LED DC OK leuchtet bei korrekter Versorgung. Die 0-10V-Verbindung ist polaritätsempfindlich und muss korrekt angeschlossen werden. DALI-Anschlüsse sind nicht polaritätsempfindlich.
Betrieb und Dimmkurven
Der Konverter unterstützt lineare und logarithmische Dimmkurven, die über DALI-Befehle (Typ 5) ausgewählt werden können. Standardmäßig ist der lineare Modus aktiv. Es kann zudem zwischen 0-10V und 1-10V Betriebsmodi gewählt werden.
Fehlerbehebung und Wartung
Bei Problemen kann der Status über DALI-Befehle abgefragt werden. Das Gerät verfügt über einen internen Speicher für UID, Hardware- und Softwareversionen. Für die Garantie ist eine Registrierung beim Hersteller erforderlich.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht auf DALI-Befehle
Stellen Sie sicher, dass der 'Enable Device Type 5' Befehl vor jedem Typ 5 Befehl gesendet wurde und innerhalb von 100ms wiederholt wird.
0-10V Geräte dimmen nicht korrekt
Prüfen Sie die Polarität der 0-10V-Verbindung und stellen Sie sicher, dass die Dimmkurve (linear/logarithmisch) korrekt konfiguriert ist.
DC OK LED leuchtet nicht
Überprüfen Sie die 24V DC Stromversorgung und die Anschlüsse an den DC IN Klemmen.
Vor der Verwendung
- Stellen Sie eine 24V DC (>100mA) Stromquelle bereit.
- Prüfen Sie die Polarität der 0-10V-Verkabelung.
- Stellen Sie sicher, dass der DALI-Bus über ein eigenes Netzteil verfügt.
- Verwenden Sie Kabel mit mindestens 1mm² Querschnitt für die DALI-Leitung.
Technische Daten in der Praxis
- 24V DC (>100mA)
- Erforderliche Eingangsspannung für den Betrieb des Konverters.
Abbildungen und Diagramme

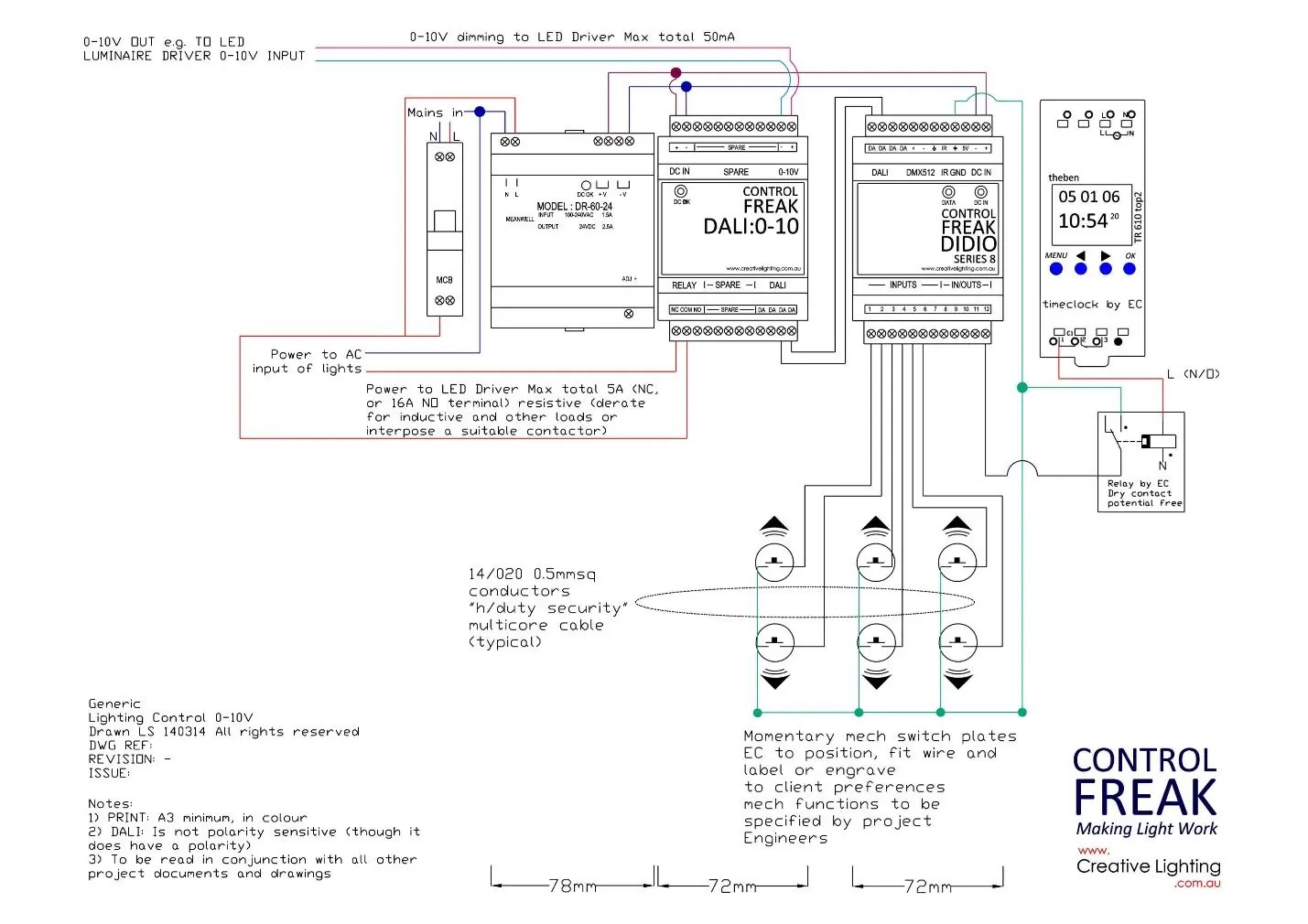

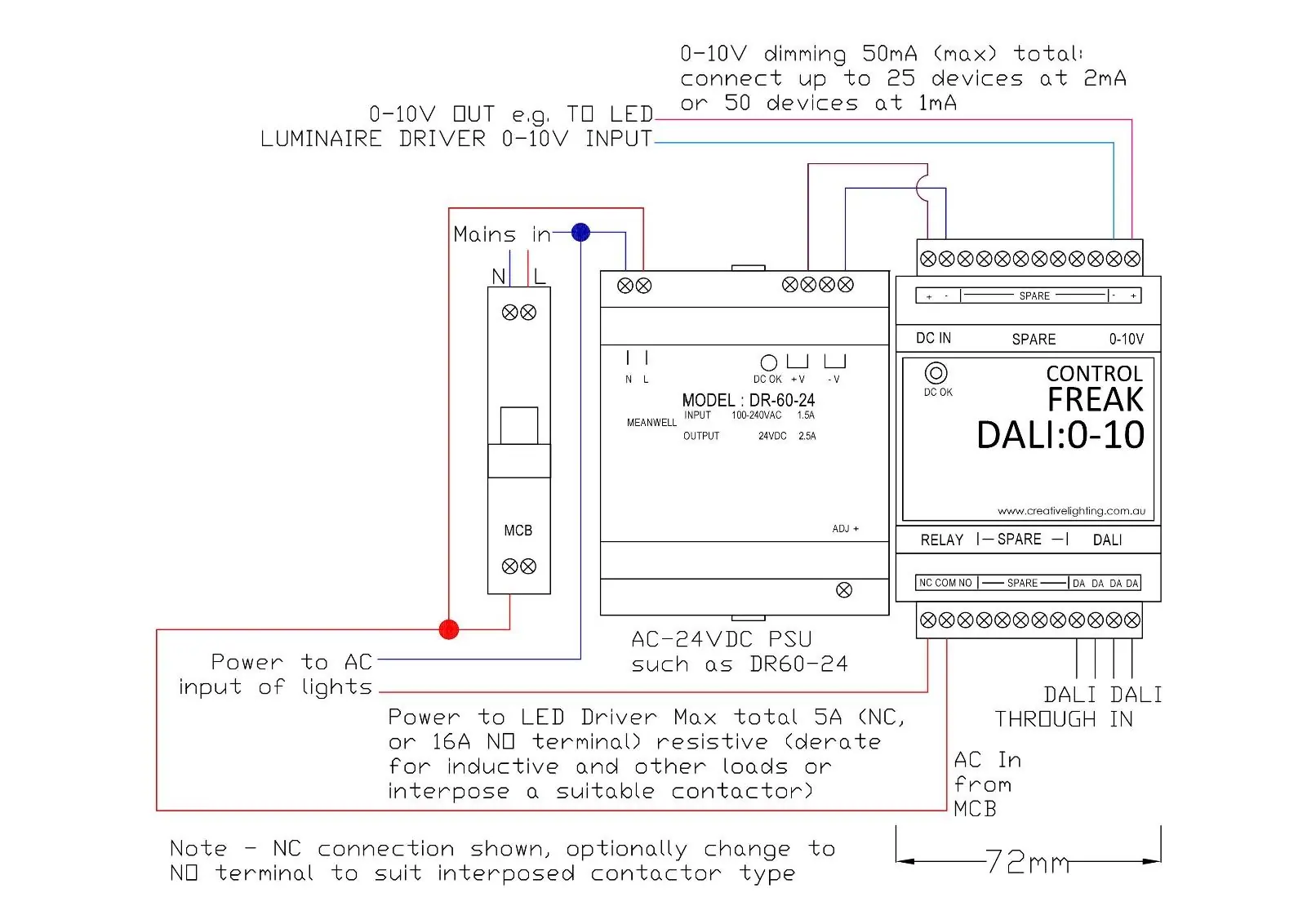

- Das Schaltbild zeigt den Anschluss der 24V DC Stromversorgung, die DALI-Bus-Verkabelung sowie die 0-10V-Ausgänge zu den LED-Treibern.
- Die optionale Relais-Verkabelung (NO/NC) dient zum vollständigen Trennen der Stromzufuhr zu den 0-10V-Geräten.
Modellkompatibilität
- Kompatibel mit DALI Version 2.
- Unterstützt alle Standard-DALI-Befehle und DALI Type 5 Befehle.
- Nicht für den Betrieb ohne 24V DC Versorgung geeignet.
