Bedienungsanleitung für Dake 150H Hydraulikpresse
Detaillierte Bedienungsanleitung für die Dake 150H Hand-Hydraulikpresse. Enthält Anweisungen zu Aufbau, Betrieb, Wartung, Ölwechsel, Fehlerbehebung und Ersatzteillisten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Dake 150H ist eine handbetriebene Hydraulikpresse mit 150 Tonnen Kapazität. Die Bedienung erfolgt über einen manuellen Pumpengriff, wobei der Tisch über eine Handkurbel höhenverstellbar ist. Wartung erfordert regelmäßigen Ölwechsel (Mobil DTE 24) und Schmierung. S. 1, 10, 11, 12
Wichtigste Schritte
- Ölwechsel alle 6 Monate durchführen S. 10, 12
- Druck vor Wartung ablassen S. 9
Erste Inbetriebnahme
- Basiswinkel an Ständern montieren S. 10
- Manometer installieren S. 10
- Reservoir mit Öl füllen S. 10
Probleme und Lösungen
Presse hält den Druck nicht
Kugelventil reinigen und Sitz prüfen.
S. 12, 13Wartung und Reset
- Ölwechsel alle 6 Monate S. 10, 12
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Kapazität | 150 tons | Maximale Presskraft | S. 8 |
| Ram travel | 8" | Kolbenhub | S. 8 |
Wo es im PDF steht
- Spezifikationen S. 8
- Bedienung S. 11
- Ersatzteile S. 14, 15, 17, 18
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als offizielle Bedienungsanleitung für die Dake 150H Hand-Hydraulikpresse. Es enthält kritische Sicherheitsinformationen, Montageanweisungen, Betriebsabläufe sowie Wartungs- und Fehlerbehebungsschritte. Benutzer sollten vor der Inbetriebnahme die ANSI B11.2-Norm für hydraulische Pressen beachten.
Sicherheitshinweise
- Der Arbeitgeber ist für die Sicherheit, Schulung und Bereitstellung von Schutzeinrichtungen verantwortlich.
- Vor der Arbeit muss eine Gefährdungs- und PSA-Beurteilung durchgeführt werden.
- Verändern Sie die Presse nicht vom Originaldesign.
- Reparaturen am Hydrauliksystem dürfen nur von kompetentem Personal durchgeführt werden.
- Verwenden Sie nur Dake-Originalteile.
Aufbau und Montage
Die Presse wird teilweise demontiert geliefert. Die Montage umfasst:
- Befestigung der Basiswinkel an den Ständern.
- Aufstellung auf ebenem Boden und Sicherung mit 1/2-Zoll-Bolzen.
- Installation des Manometers mit Dichtmittel.
- Montage des Pumpengriffs und des Hebe-Kurbelmechanismus.
- Überprüfung der Kabelverlegung für den Tischhub.
Ölfüllung und Wartung
Es wird empfohlen, das Hydrauliköl alle 6 Monate zu wechseln.
- Öltyp: Verwenden Sie Mobil DTE 24 oder ein gleichwertiges Öl.
- Füllvorgang: Kolben in die höchste Position bringen, Reservoir mit 14 Quarts Öl füllen, Entlüftungsschraube am Arbeitskopf öffnen und pumpen, bis Öl im Standrohr sichtbar ist.
- Schmierung: Alle beweglichen Teile ölen und den Kolben mit einem leichten Ölfilm vor Rost schützen.
Bedienung
- Handkurbel: Zum Heben und Senken des Tisches (Tischstifte müssen vor Druckanwendung eingesetzt werden).
- Pumpengriff: Manuelle Druckversorgung. Pumpen Sie den Kolben 1/2 Zoll nach unten, bevor das Werkstück berührt wird.
- Druckentlastung: Das Handrad des Entlastungsventils steuert die Rückkehr des Kolbens.
- Hubbegrenzung: Überschreiten Sie niemals den empfohlenen Hub von 8 Zoll, um Schäden an den inneren Dichtungen zu vermeiden.
Fehlerbehebung
Häufige Probleme und Lösungen:
- Ölleck am Kolben: Reservoir überfüllt oder Kolbendichtung beschädigt.
- Druckverlust: Meist durch Schmutz unter dem Kugelventil verursacht. Ventil reinigen und Sitz prüfen.
- Geringe Tonnage: Pumpenkolbenleder oder Kugelventil prüfen.
Herstellerinformationen
Dake Corporation
Praktische Hilfe
Typische Probleme
Öl leckt am Kolben
Reservoir überfüllt (überschüssiges Öl ablassen) oder Kolbendichtung beschädigt (Dichtung ersetzen).
Presse hält den Druck nicht
Schmutz unter dem Kugelventil. Ventil und Sitz reinigen, Kugel neu setzen.
Presse erreicht nicht die Nennleistung
Pumpenkolbenleder abgenutzt, Kugelventil verschmutzt oder Manometer defekt.
Pumpengriff bewegt sich nach oben
Defektes Kugelventil oder defekte Feder. Reinigen oder ersetzen.
Vor der Verwendung
- Sicherheitsbereich und PSA prüfen
- Ölstand im Reservoir kontrollieren
- Tischstifte vollständig eingesetzt
- Druckentlastungsventil fest geschlossen
- Kabelverlauf des Tischhubwerks prüfen
Technische Daten in der Praxis
- Width between uprights
- Freier Arbeitsraum zwischen den Ständern (48 Zoll).

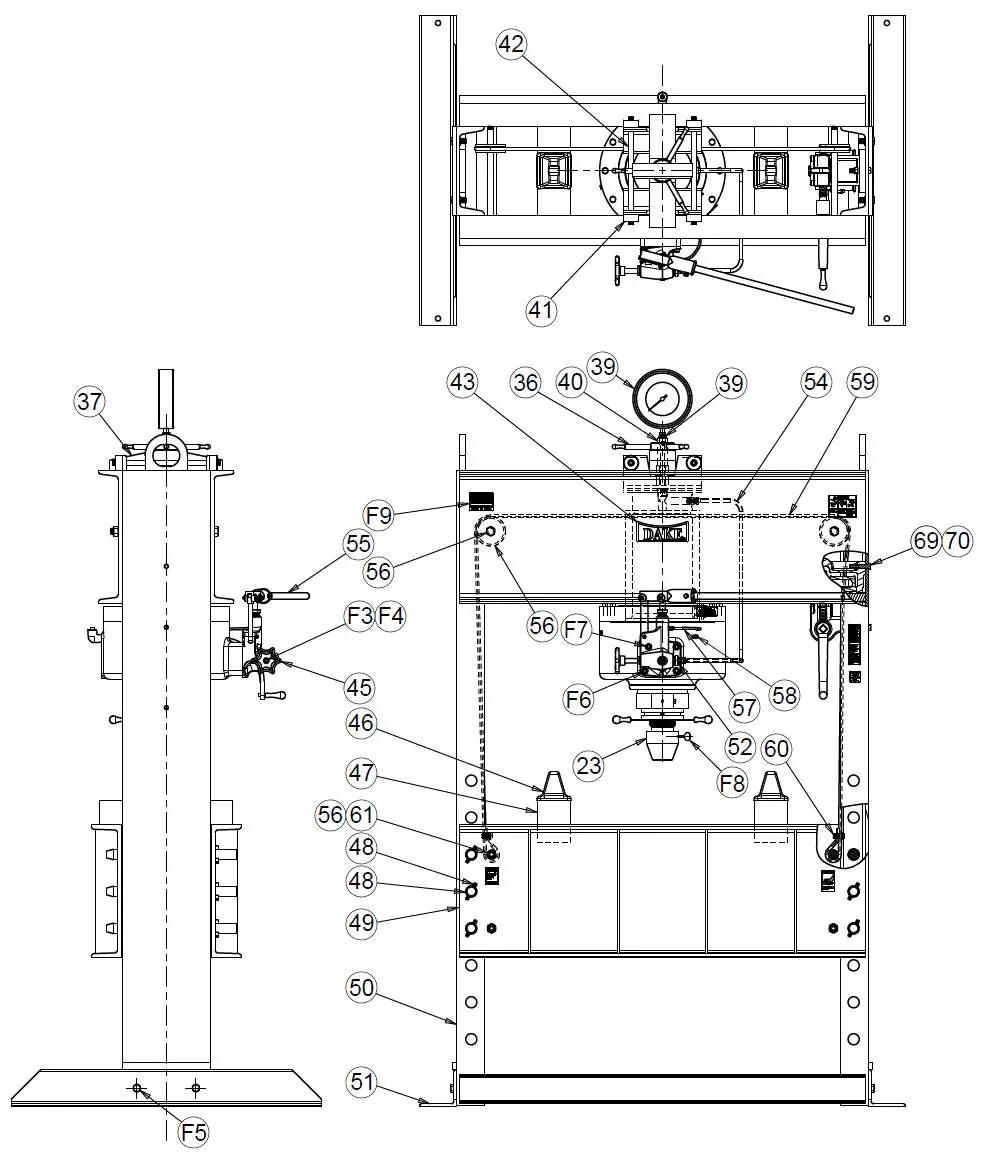

Abbildungen und Diagramme

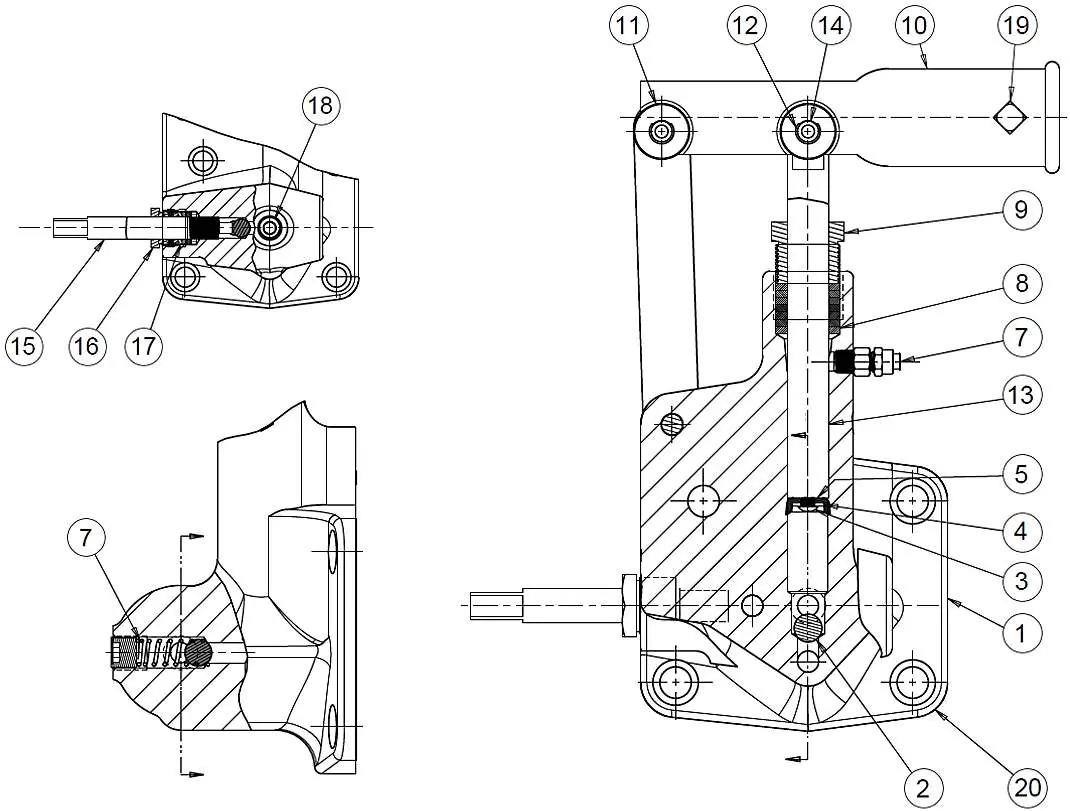

- Explosionszeichnung der Handpumpe (Seite 14) zur Identifikation von Ventilen und Dichtungen.

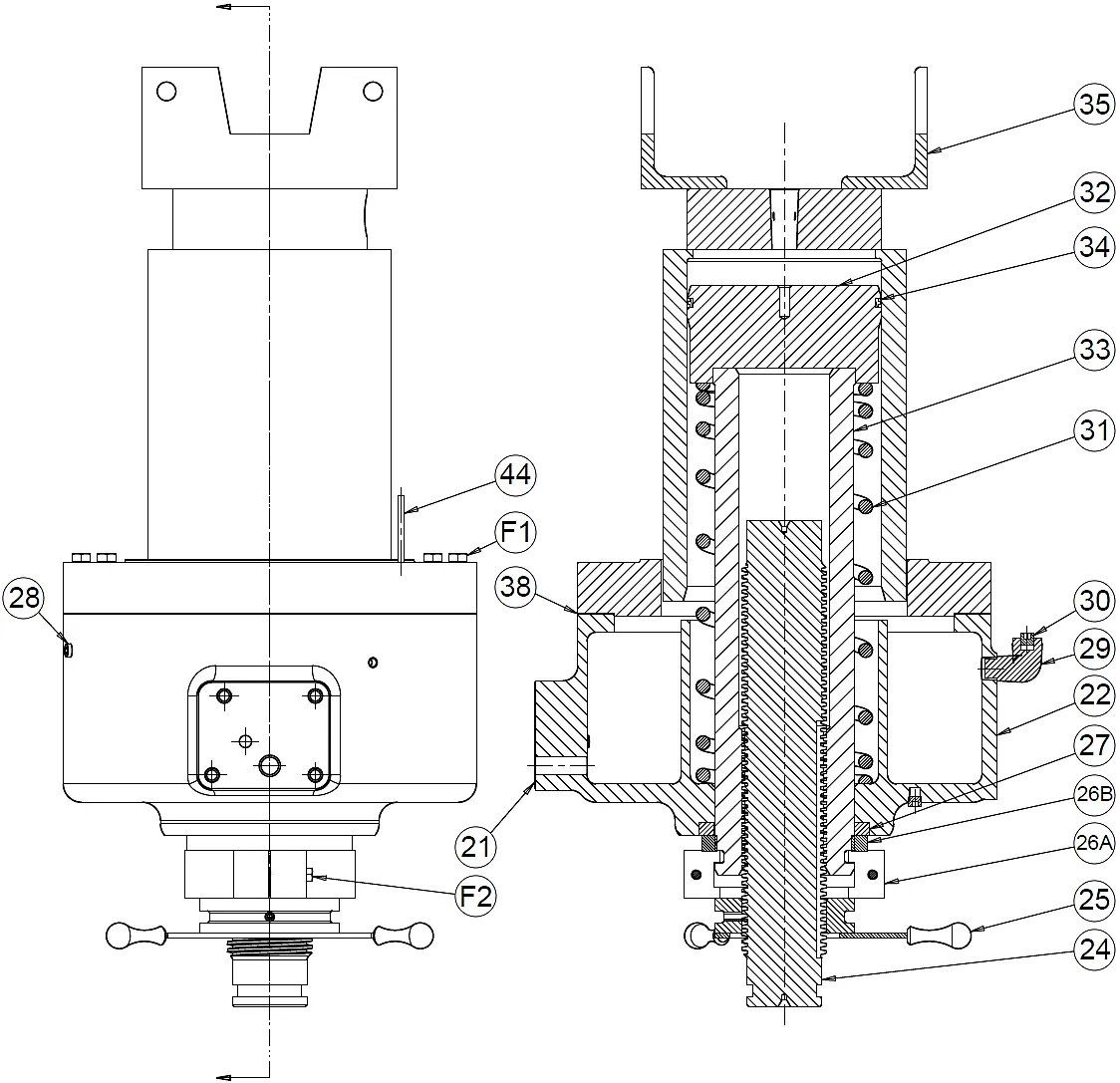

- Explosionszeichnung des Arbeitskopfes (Seite 15) für Kolben- und Zylinderkomponenten.

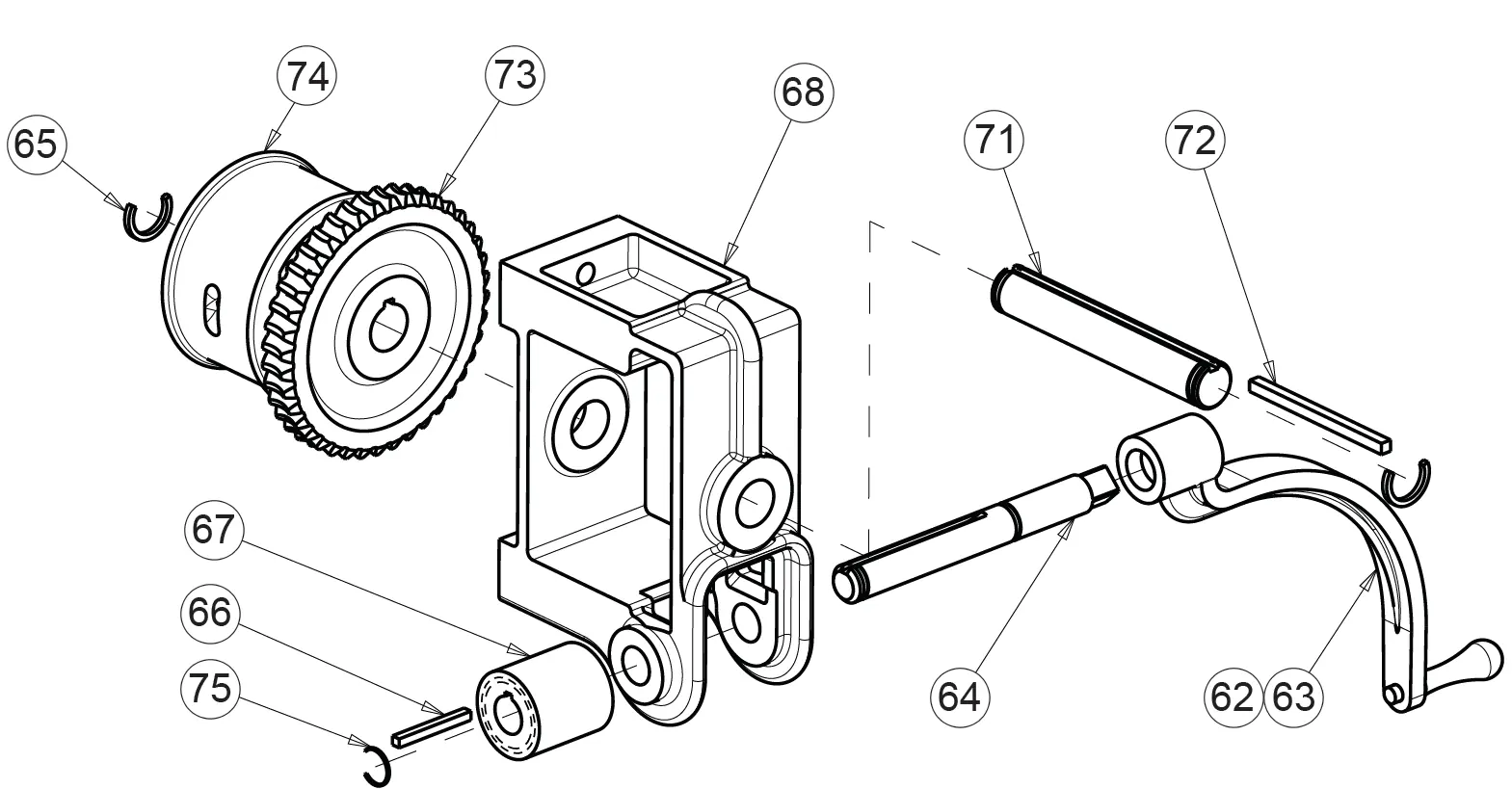

- Explosionszeichnung des Tischhubwerks (Seite 18) für Kurbel- und Kabelmechanik.
Modellkompatibilität
- Verwenden Sie nur Mobil DTE 24 oder gleichwertiges Hydrauliköl.
- Ersatzteile müssen über die Dake-Teilenummer bestellt werden.
- ANSI B11.2 Standard für hydraulische Pressen beachten.
