Bedienungsanleitung für Dake Force 10DA und Force 25DA Hydraulikpresse

Wichtige Informationen aus der Anleitung

Diese Anleitung gilt für die Dake Force 10DA und Force 25DA Hydraulikpressen. Die Presse ist für den Betrieb durch eine Person ausgelegt. Bitte beachten Sie, dass diese Maschine nicht für Abstreifarbeiten (Stripping Operations) vorgesehen ist, da dies zu Verletzungen oder Maschinenschäden führen kann. Verwenden Sie ausschließlich empfohlenes Hydrauliköl.

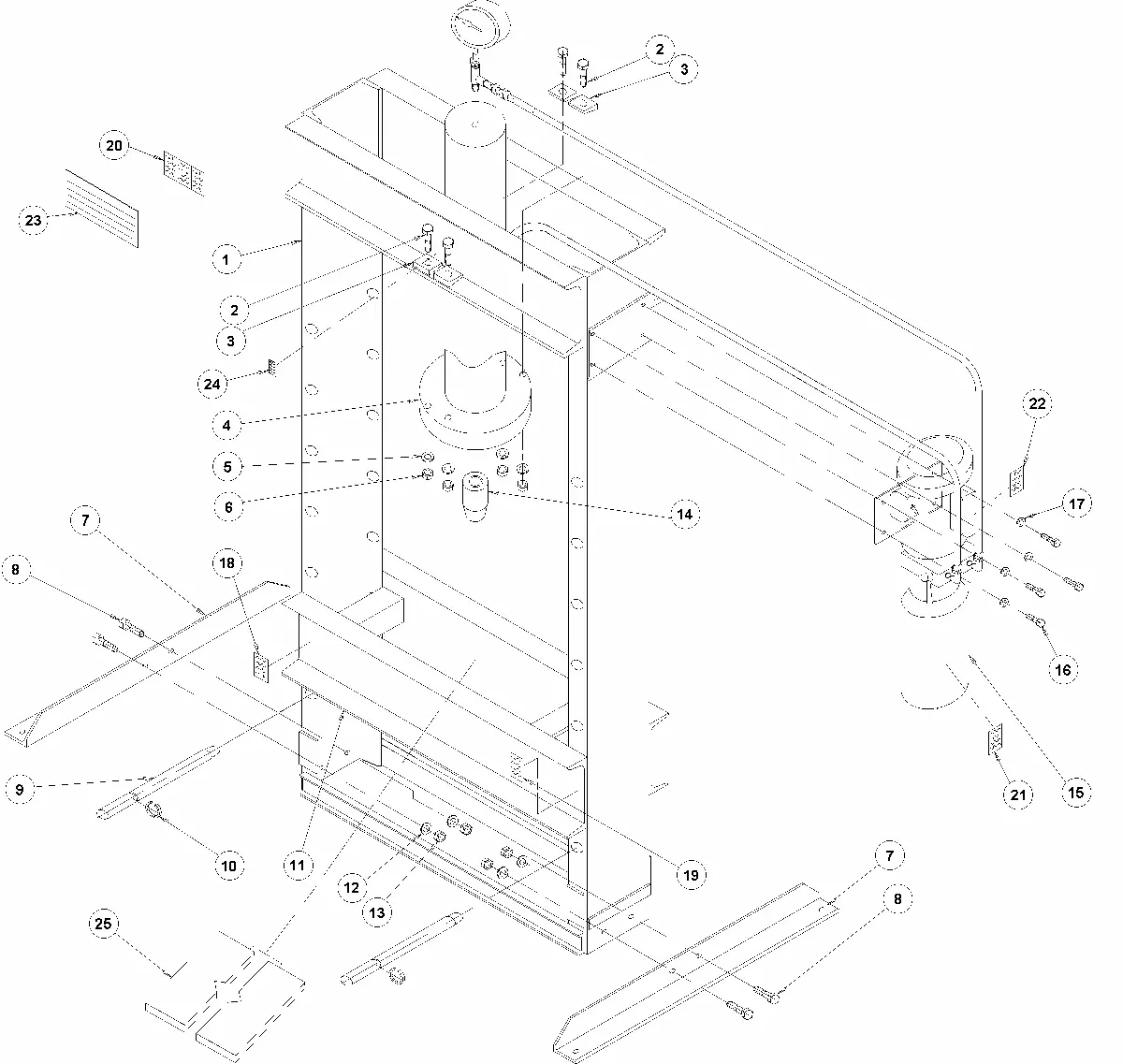

Installation und Montage

Die Presse wird teilweise montiert geliefert, um Transportschäden zu vermeiden. Lassen Sie den Rahmen während der Montage auf der Transportpalette.

1. Entfernen Sie die Kunststoffverpackung.
2. Legen Sie die Presse auf die Seite. Suchen Sie die vier Löcher an der nach oben gerichteten Seite.
3. Platzieren Sie die Pumpeneinheit mit der Montagehalterung nach unten auf die Presse und richten Sie die Löcher aus.
4. Befestigen Sie die Einheit mit den mitgelieferten Bolzen, Unterlegscheiben und Muttern. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind.
5. Füllen Sie das Reservoir mit Mobil DTE 24 Hydrauliköl oder einem gleichwertigen AW 32 Öl.

Hydraulikanschlüsse

Stellen Sie sicher, dass alle Fittings und Bolzen vor der Inbetriebnahme fest angezogen sind. Die Hydraulikschläuche müssen gemäß den Markierungen an Port A und Port B angeschlossen werden. Der Joystick-Ventilblock lässt sich nur in einer Ausrichtung montieren.

Elektrische Installation

Die elektrische Installation muss von einem qualifizierten Elektriker unter Einhaltung lokaler Gesetze durchgeführt werden. Die Maschine wird standardmäßig für 110 Volt ausgeliefert. Für den Betrieb mit 220 Volt Einphasenstrom müssen die Leitungen am Motor gemäß dem Schaltplan im Motordeckel angepasst werden. Verwenden Sie einen Stecker und ein Kabel, die für die erforderliche Spannung und Stromstärke ausgelegt sind.

Bedienung

1. Füllen Sie das Reservoir mit ca. 3 Gallonen (ca. 11,4 Liter) Mobil DTE 24 Hydrauliköl oder AW 32 Äquivalent.
2. Schalten Sie den Ein-/Ausschalter auf die Position "Ein" (nach oben).
3. Bewegen Sie den Steuerhebel nach unten, um den Stempel (Ram) nach unten zu fahren.
4. Lassen Sie den Hebel los, um die Bewegung zu stoppen.
5. Bewegen Sie den Hebel nach oben, um den Stempel wieder einzufahren.
6. Bei einer neuen Presse bewegen Sie den Stempel mehrmals auf und ab, um Luft aus dem System zu entfernen.

Wartung und Schmierung

Halten Sie alle beweglichen Teile gut geölt. Tragen Sie einen leichten Ölfilm auf die gesamte Oberfläche des Stempels auf, um Rost zu vermeiden. Verwenden Sie ausschließlich DTE 24 Hydrauliköl; die Verwendung von Getriebeöl führt zum Erlöschen der Garantie und beschädigt die Dichtungen.

Fehlerbehebung

Bei Problemen wie ruckartiger Bewegung des Stempels (Luft im System) oder wenn die Maschine nicht den gewünschten Druck aufbaut (Relief-Ventil muss neu eingestellt werden), konsultieren Sie die Tabelle "Problem & Solutions" in der vollständigen Anleitung. Achten Sie darauf, den maximalen Druck von 2413 PSI (für 10DA) nicht zu überschreiten.

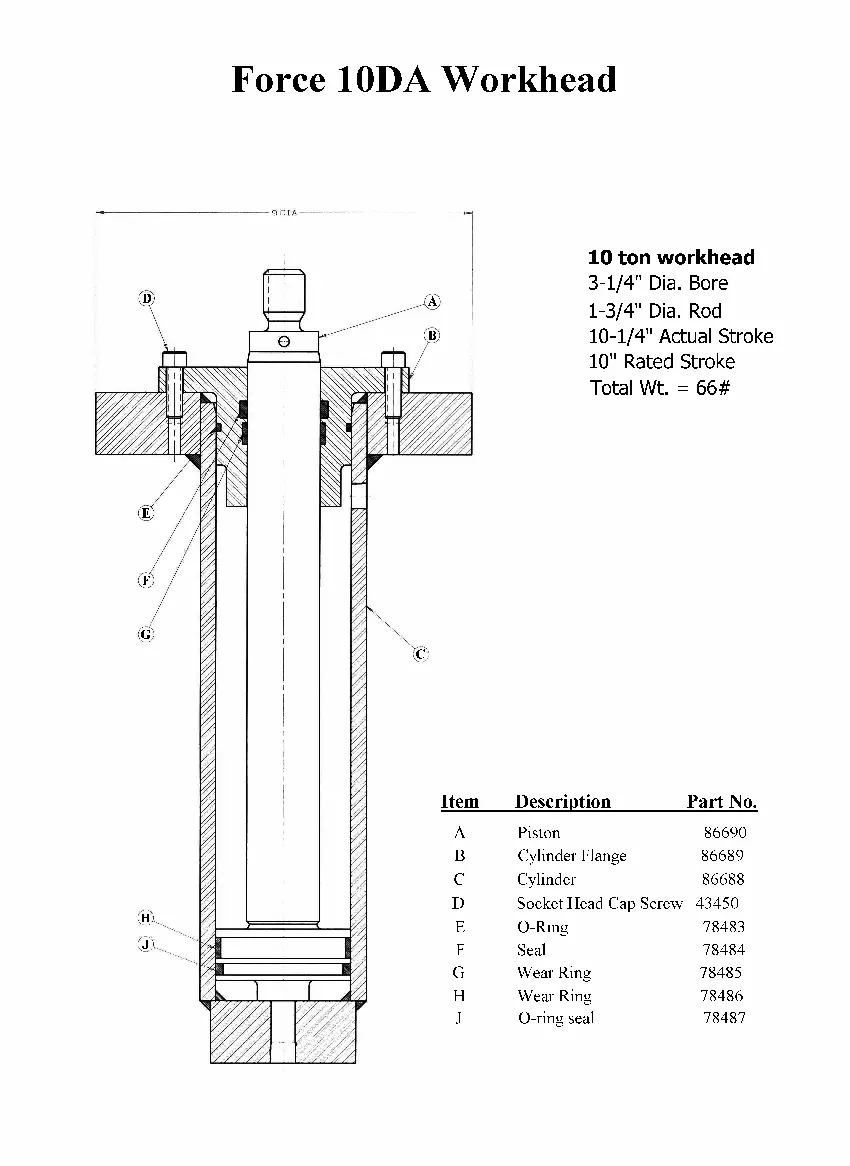

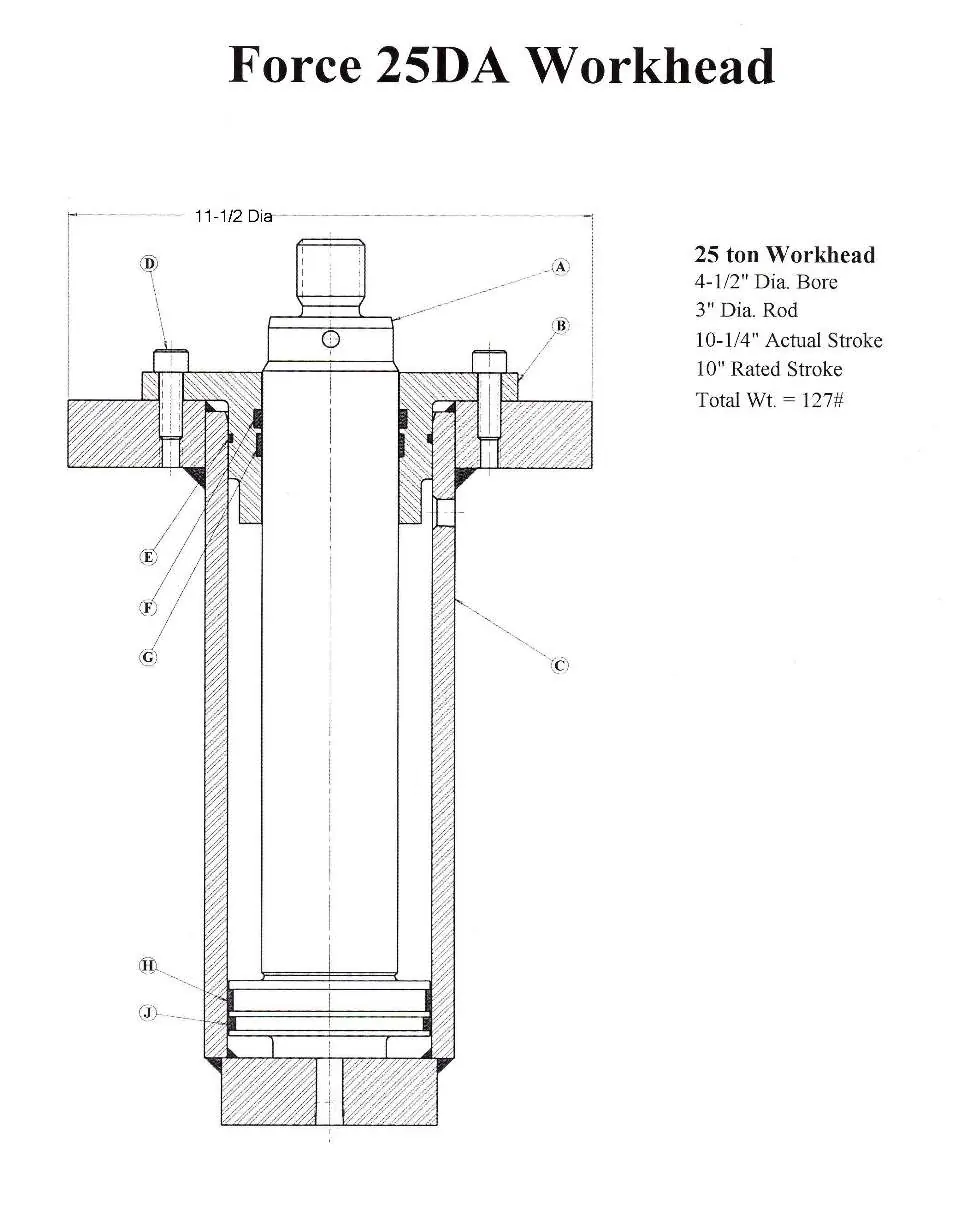

Technische Daten

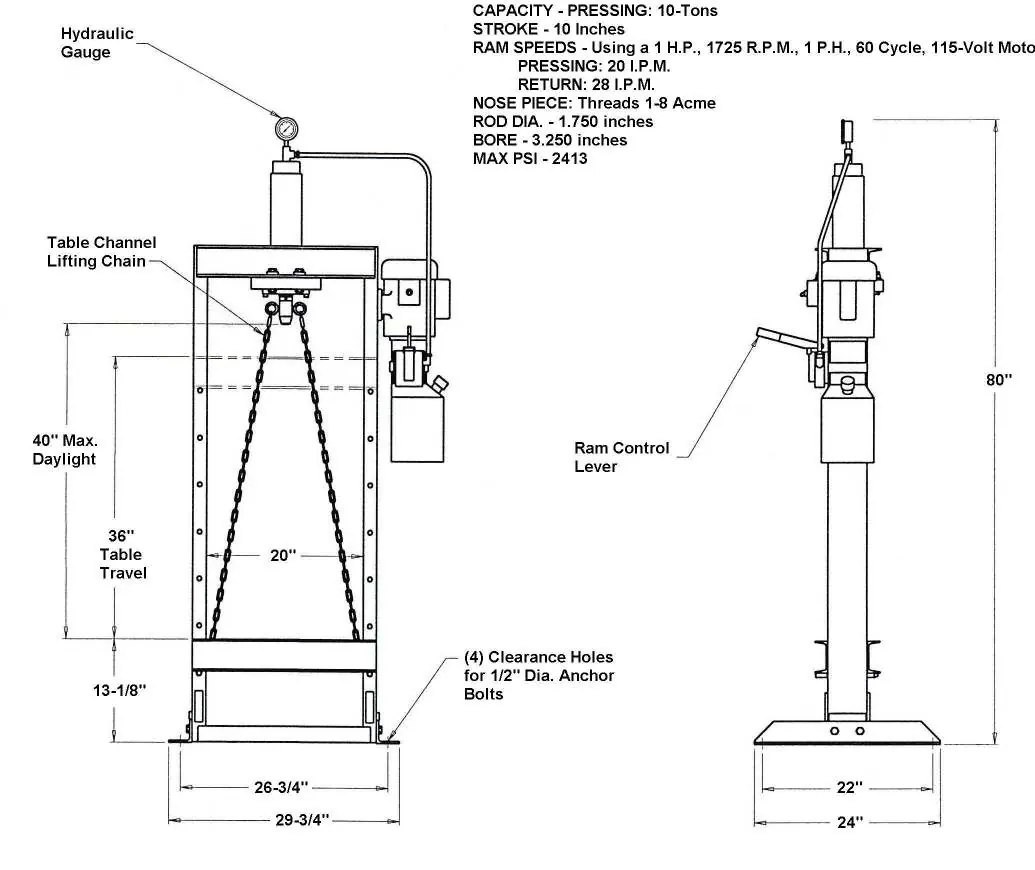

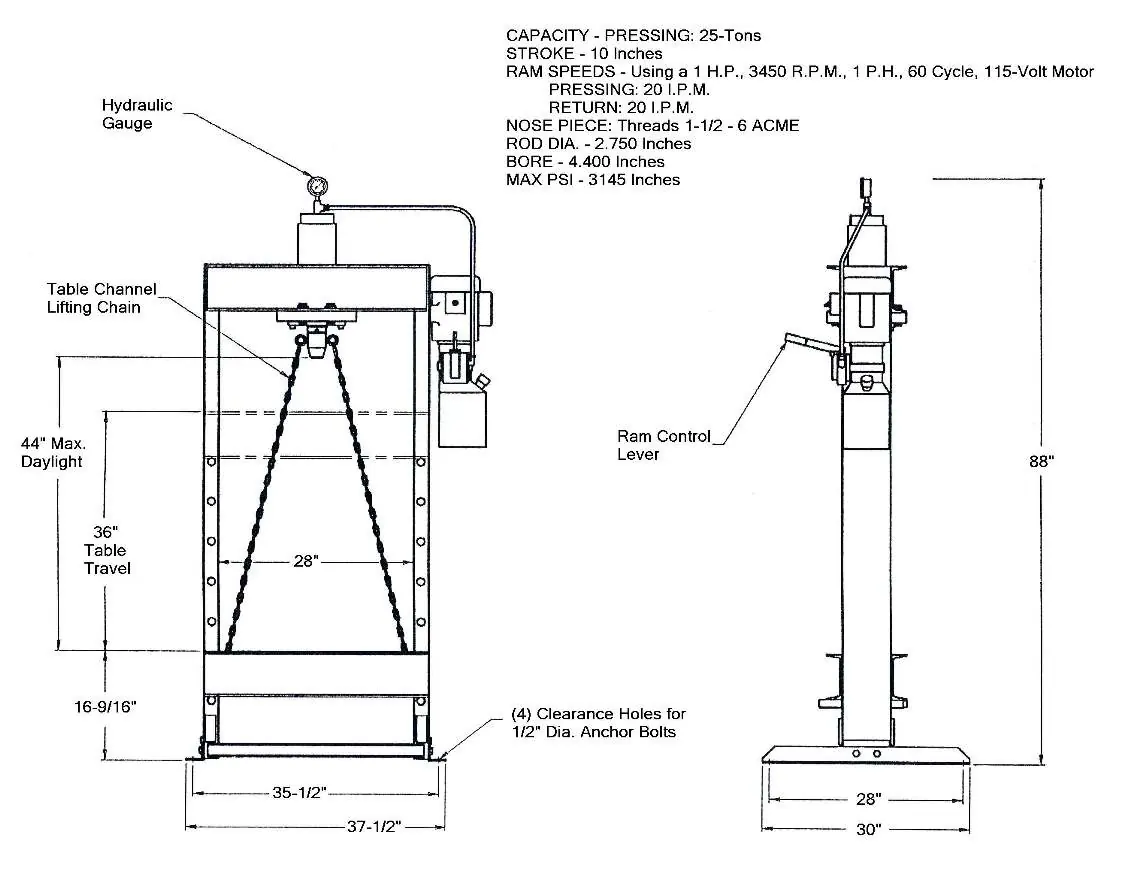

Die technischen Spezifikationen, einschließlich Kapazität (10 Tonnen für 10DA, 25 Tonnen für 25DA), Hublänge, Bohrungsdurchmesser und maximalem PSI-Druck, finden Sie in den entsprechenden Datenblättern am Ende der Anleitung.
